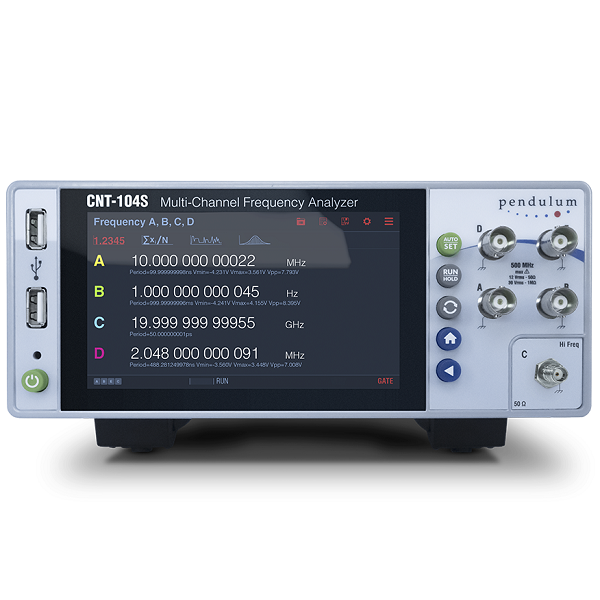

Pendulet CNT-104S multi-kanalfrekvensanalysator er et revolutionerende nyt koncept for super-performance multikanalsfrekvens og tidsintervalsanalyse i en bænk-top-enhed. Du kan spore parallel frekvens, fase eller tid samtidig på 4 inputkanaler på den store grafiske skærm. Disse instrumenter har GAP-frie målinger og har <7 PS-opløsningstidopløsning, op til 13 cifre/s frekvensopløsning og en målehastighed på 20M resultater/s. Pendul CNT-104S kan erstatte og overgå enhver eksisterende timer/tæller/analysator på markedet.

Superhøj-præstation: 4-kanal, ultrahøj hastighed og 7 PS-opløsning

Den ultrahøj enkelt-shot-opløsning giver bedre indsigt i designet under test, hurtigere resultater i fase-sammenligninger mellem ure, mere nøjagtig kalibrering og tillader indfangning af meget små tids-/faseændringer. Spor og sammenlign 4 parallelle signaler med 7 PS -opløsning/tidsstempel med en hastighed på 50 ns mellem prøver i hver kanal.

GAP-fri, nul-dead-tidstælling giver back-to-back-målinger uden at miste nogen cyklus, selv for meget lange målinger. Pendulet CNT-104S er også et højtydende modulationsdomæneanalysator (MDA). Takket være den høje hastighed på op til 20 m målinger for 4 parallelle signaler kan meget hurtig frekvens eller fase/tidsændringer fanges i realtid. Pendulum CNT-104S har et unikt 4-kanals design plus en valgfri RF-indgang. Alle kanaler udfører parallelle, uafhængige og gap-fri tidsstempling af indgangssignalet. Dette muliggør nye målinger, der tidligere krævede mange instrumenter, som fasesammenligning af 4 atomur, uden behov for en switch. Og multi-stop tidsintervalmålinger (1 start- og 3 stop-begivenheder) til tid på flight-målinger i fysisk forskning.

Fremragende brugervenlighed-farve berøringsskærm og intuitive menuer

Den store farve berøringsskærm med dens intuitive menuer, giver dig mulighed for at foretage dine indstillinger via en simpel finger touch. Alternativt kan du forbinde en trådløs mus til den forreste USB -værtsport og foretage dine indstillinger via museklik på skærmen i stedet. Eller du kan bruge webservergrænsefladen til at kontrollere CNT-104'er fra en stor pc-skærm. Det intelligente autosæt hjælper dig med at foretage de bedste indstillinger for hver målefunktion. Du behøver ikke engang at være tæt på dit instrument. Webserveren

Funktionalitet giver dig mulighed for at oprette forbindelse til CNT-104'erne over Ethernet, se frontpanelet og kontrollere målingerne og læse resultater via et par museklik. Når du justerer en frekvenskilde til givne grænser, giver det grafiske display hurtigt og nøjagtige visuelle kalibreringsvejledninger.

Du kan panorere og zoome i grafer for at se individuelle prøver med markørlæsninger. Ethvert målt signal kan udjævnes for at afsløre underliggende tendenser i nærvær af overdreven støj.

Den nye CNT-104S multi-kanalfrekvensanalysator overgår enhver eksisterende benchtop-frekvensdisk og tidsintervalanalysator på markedet, uafhængigt af måleopgaven.

Spar penge i produktionstesten

4-kanals design muliggør 4 parallelle frekvensmålinger. En CNT-104S kan erstatte 4 eksisterende frekvenstællere i et testsystem til en lavere pris/tæller.

Ved hjælp af indstillingen 22/05 Rackmount Adapter har du 8 parallelle frekvenstællere i en 19 ”, 2u høj rackplads. Du kan vælge mellem Ethernet, WLAN*eller USB ** som en kommunikationsgrænseflade til en pc/bærbar/tablet eller til testsystemcontrolleren. Høj bushastighed reducerer testtid i ATE -testsystemer. Udfør hurtige blokmålinger op til 170 000 mål/s. Testtid reduceres sammenlignet med eksisterende løsninger, og tiden er penge.

* Kræver en ekstern USB WiFi -dongle

** senere tilgængelighed. USB Full SW -funktionalitet vil være tilgængelig som fremtidig SW

Opgraderinger til tidlige købte enheder

Fuld fleksibilitet til fjernbetjening

CNT-104'erne leveres som standard med en GBIT Ethernet-interface til fjernbetjening og dataoverførsel. Ved hjælp af en WiFi-dongle i frontpanelet USB-port giver dig mulighed for at forbinde CNT-104S til dit lokale trådløse netværk. En USB 2.0 -kommunikationsgrænseflade er HW klar fra starten med senere fulde SW -kapaciteter via gratis fremtidig SW -opgradering. Du kan få adgang til og kontrollere instrumentet fra din labbænk eller hvor som helst i verden ved hjælp af den integrerede webserver.

Meget fleksibel konfiguration

CNT-104'erne kan konfigureres, som du kan lide det, der passer til præstationskrav og/eller budget. Du kan tilføje en valgfri ekstra kanal C til RF -frekvensmålinger. Vælg enten en 3 eller 10 GHz grundlæggende HW (10 GHz -kanalen er SW -nøgleopgraderbar til 15, 20 eller 24 GHz) Vælg mellem 3 Timebase Oscillator -indstillinger; TCXO og 2X OCXO Tilføj en valgfri 0,5 Hz til 100 MHz pulsgenerator (SW License Key) Tilføj valgfri målingsfunktion (SW -licensnøgle).

Let at forstå grafisk præsentation

En af de store funktioner i CNT-104'erne er det grafiske display med de menuorienterede indstillinger. Den ikke-ekspert kan let foretage korrekte indstillinger uden at risikere dyre fejltagelser. Værdifulde signalinformation, der er givet i multi-parameterskærme, fjerner behovet for andre instrumenter som DVM'er og scopes til hurtig signalverifikation. Målte værdier præsenteres som både numerik og grafik. Den grafiske præsentation af resultater (distribution, tendenser osv.) Giver en bedre forståelse af jitterens art. Det giver dig også en meget bedre oversigt over ændringer vs tid, fra langsom drift til hurtig modulation. Det samme datasæt kan ses i numerisk, statistik, distribution og tidslinje. Det er meget let at fange og skifte mellem visninger af det samme datasæt.

Modulationsdomæneanalyse

Pendulet CNT-104S har indbygget moduleringsdomæneanalyse, der viser frekvensændringer vs. tid, på en til fire inputkanaler. Takket være den høje opløsning og den høje målehastighed på ned til 50 ns mellem individuelle prøver i hver kanal, kan du følge og verificere for eksempel:

• FM, FSK, BPSK, PWM, PPM og anden gang, fase- eller frekvensmoduleringsordninger
• Frekvensfej
• Frekvenstransienter
• Frekvensafvikling i oscillatorer, VCO'er og PLL'er
• Synthesizer switching
• Frekvensinstabilitet, inkl. Jitter
• Frekvenshopping Agile kommunikation

For mere information: Pendul
