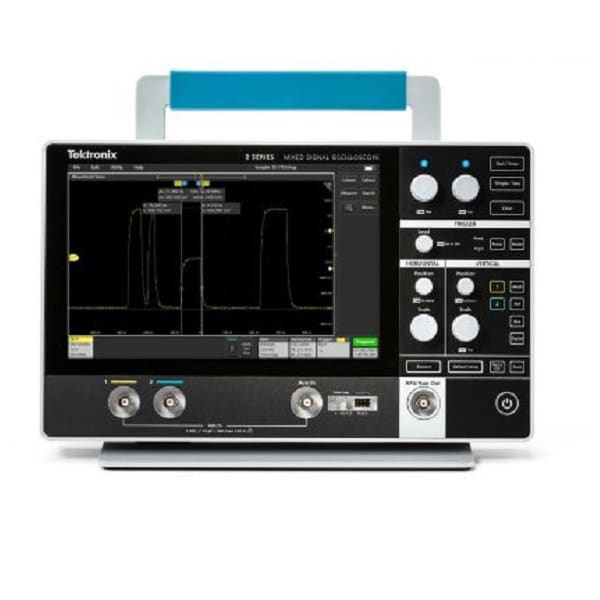

Tektronix MSO22 70 MHz oscilloskop

Name: Tektronix MSO22 70 MHz oscilloskop
Brand: Tektronix
SKU: MSO22 2-BW-70
Price: 13130.0 DKK
Availability: InStock

13.130,00 DKK

16.412,50 incl. VAT

I lager - with fast delivery

Variationer: 70 MHz

70 MHz 100 MHz 200 MHz 350 MHz 500 MHz

Mængde:

Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk

Analoge kanaler - 2
Båndbredde - 70 MHz
Rekordlængde - 10 m
Prøvehastighed - op til 2,5 gs/s
Digitale kanaler - 16

Tektronix Tektronix MSO22 70 MHz oscilloskop

13.130,00 DKK

Oplev mulighederne

Mere information

Beskrivelse

Kompakt oscilloskop til daglig debug og test

Tektronix MSO22, selvom den er lille nok til at passe ind i en bærbar taske, tilbyder den båndbredde på 70 MHz med en maksimal prøvehastighed på 2,5 Gs/s og fås med 2 analoge kanaler. Den forreste og side I/O muliggør let adgang og tilslutningsmuligheder. Den valgfri aftagelige batteripakke giver dig fleksibilitet til bænk eller Håndholdte brug.
Hvis du vil kan du Se en kort video

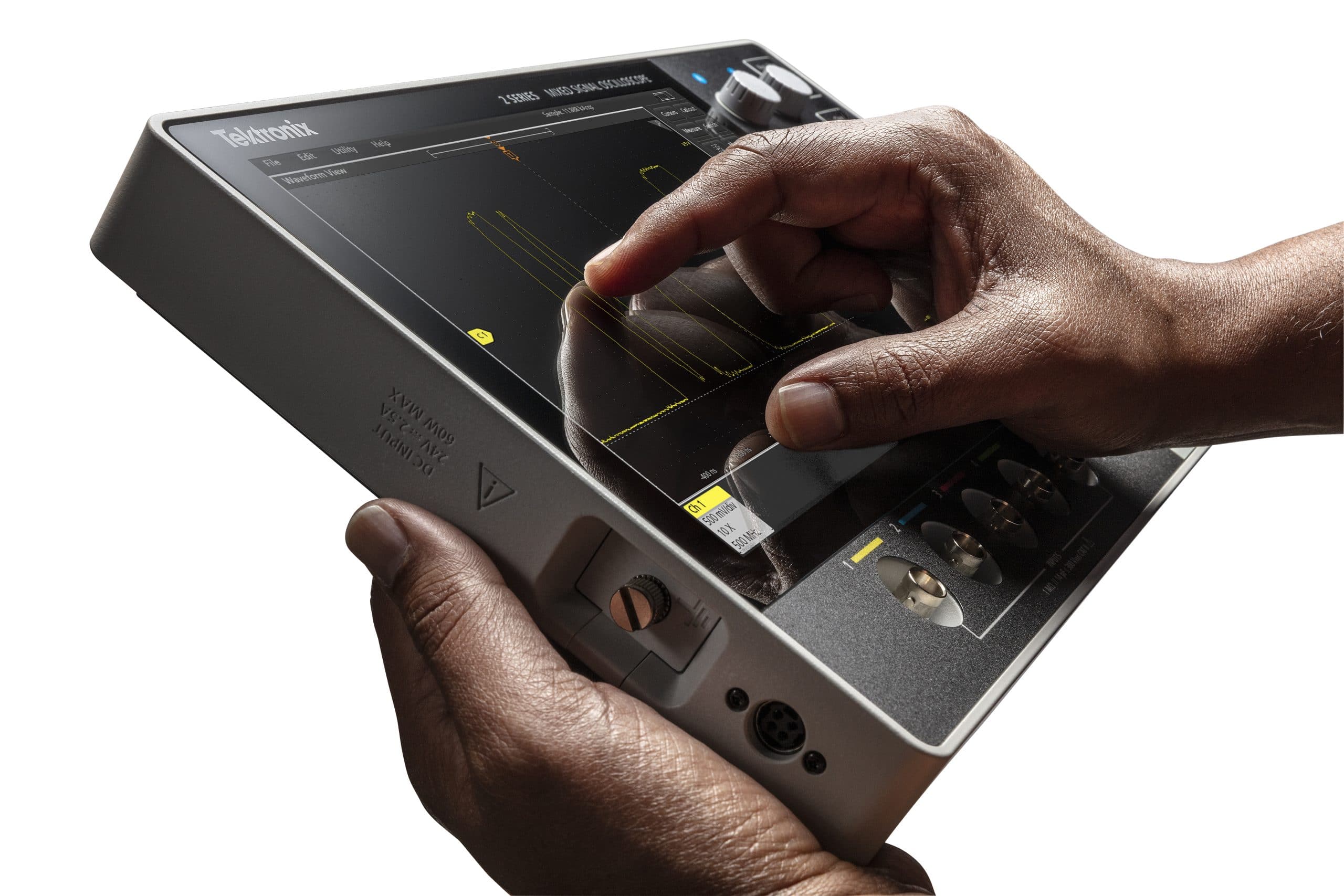

Enkel berøringsskærmsgrænseflade og kontroller

MSO22 tilbyder den samme prisvindende berøringsskærms brugergrænseflade og forenklet kontrolpanel, som du er kommet til at forvente på de mest avancerede Tektronix Oscilloscopes.

Forenklet frontpanel med kun de mest kritiske kontroller
Farvede LED -ringlys omkring drejeknapperne angiver aktive kilder eller parametre for at justere
Farvet LED -lys under knapper angiver status

Se en kort video

Omfattende debug med et instrument

Med flere integrerede indstillinger er MSO22 udstyret til alle dine fejlfindingsbehov på kun et instrument.

Indbyggede 16 MSO-kanaler til test af digitale kredsløb*
50 MHz AFG, 4-bit mønstergenerator* til simulering af kredsløbet under test
Understøtter en række sonder til at fange en bred vifte af signaler *, der er tilgængelig med fremtidige softwareudgivelser.

Se en kort video

Omfattende analyse til hurtig indsigt

En fuld pakke med analyseværktøjer giver øjeblikkelig adgang til instrumentkonfiguration eller bølgeformstyringsopgaver med et enkelt tryk.

Bølgeform og skærmbaserede markører med brugervalgbar aflæsning placering
Ubegrænset automatiserede målinger
Grundlæggende og avanceret bølgeform matematik inklusive vilkårlig ligning redigering
FFT til spektrumanalyse

Se en kort video

Valgfrit tilbehør Tilføj alsidighed

To-slot batteripakke understøtter op til otte timers batterilevetid og kan være varmt byttet i Håndholdte
Rack Mount Kit fastgøres let til Vesa Mount og giver adgang til alle instrumentporte

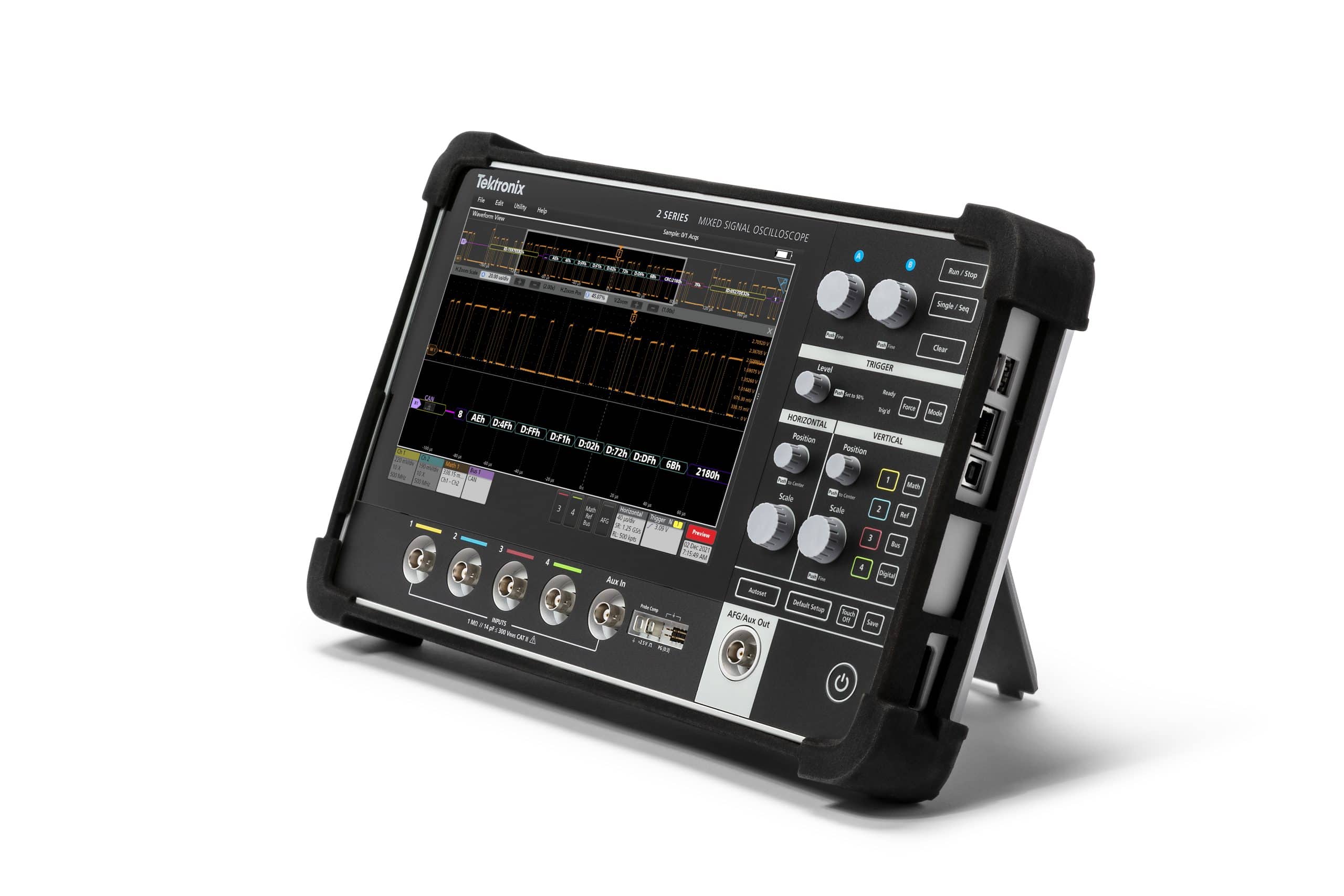

Valgfrit beskyttende sag beskytter instrumentet fra dråber op til 40 tommer og inkluderer kickstand og bærepose
Kompatibelt med mange off-the-shelf Vesa-tilbehør, inklusive en rullende vogn, kopholdermontering, skrivebordsarmmontering og mere

Se en kort video

Analyser, del, samarbejd med oscilloskopsoftware

2 -serie MSO Oscilloscope er software aktiveret

Fang data uden for laboratoriet, klasselokalet eller ethvert sted og samarbejd let med kolleger på den næste bænk eller i næste tidszone.

Indbygget VNC-server til at kontrollere instrument fra enheder som pc, tablet eller telefon
TekdriveCloud Storage letter rekordoptrædelse og samarbejde
Analysere data på eller uden for rækkevidden medTEKSCOPE ™PC Analysis -software, der fungerer ligesom omfanget
Tekscope og Tekdrive tilbydes i seks måneder gratis

Se en kort video

For mere information Tektronix MSO22

Dokumenter

Datablad:

Tektronix MSO2 -serie datablad

Muligheder

Ordreinformation

Brug følgende trin til at vælge det passende instrument og indstillinger til dine målebehov.

Trin 1 - Vælg instrumentmodel

Vælg instrumentmodellen på 2 serier

Model	Beskrivelse
MSO22	Blandet signal oscilloskop: 2 analoge kanaler, 2,5 gs/s prøvehastighed, 10 MPTS -rekordlængde
MSO24	Blandet signal oscilloskop: 4 analoge kanaler, 2,5 gs/s prøvehastighed, 10 MPTS -rekordlængde

Hver model inkluderer

TPP0200 200 MHz, 10: 1 Probe (en pr. Kanal)
Instrumentstativ
Installations- og sikkerhedsmanual (oversat på engelsk, japansk og forenklet kinesisk)
Indlejret hjælp
Ekstern strømforsyning
Kalibreringscertifikat, der dokumenterer sporbarhed til National Metrology Institute (er) og ISO9001/ISO17025 Kvalitetssystemregistrering
Et års garanti, der dækker alle dele og arbejdsomkostninger på instrumentet. Et års garanti, der dækker alle dele og arbejdsomkostninger på inkluderet Prober

Trin 2 - Konfigurer båndbredde (påkrævet)

Konfigurer dit oscilloskop ved at vælge den analoge kanalbåndbredde, du har brug for. Du kan også opgradere båndbredden senere ved at købe en opgraderingsmulighed.

Mulighed for båndbredde	Båndbreddeområde
2-BW-70	70 MHz
2-BW-100	100 MHz
2-BW-200	200 MHz
2-BW-350	350 MHz
2-BW-500	500 MHz

Trin 3 - Tilføj funktionalitet

Yderligere funktionalitet kan bestilles med instrumentet eller senere som et opgraderingssæt.

Prober mulighed	Beskrivelse
2-P6139B	Tilsæt 500 MHz, 10x Prober (en pr. Kanal)
2-mso	Tilføj MSO -funktion med 16 digitale kanaler; Inkluderer P6316 Digital Probe og tilbehør
2-Batpk	Batteripakke med 2 batteri -slots og 1 batteri (skibe med instrument) til brug med 2 -serie oscilloskoper

Trin 4 - Tilføj instrumentsoftwarefunktionalitet med en af indstillingsbundterne

Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov.

Funktion	Beskrivelse
2-source	AFG (vilkårlig funktionsgenerator) og DPG (digital mønstergenerator)
2-seriel	I2C, SPI, UART, CAN, CAN-FD, SEND, LIN SERIAL TRIGGER OG ANALYSE
2-udtømmende	2-source, 2-serien

Trin 5 - Tilføj yderligere Prober og adaptere

Tilføj yderligere anbefalet Prober og adaptere

Passiv spænding Prober	Beskrivelse
TPP0100	100 MHz båndbredde, 10x dæmpning, BNC -interface
TPP0200	200 MHz båndbredde, 10x dæmpning, BNC -interface
P2221	6 MHz til 200 MHz båndbredde, 1x / 10x dæmpning, BNC -interface
P5050b	500 MHz båndbredde, 10x dæmpning, BNC -interface
P6139B	500 MHz båndbredde, 10x dæmpning, BNC -interface
P6101b	15 MHz båndbredde, 1x dæmpning, BNC -interface
P3010	100 MHz båndbredde, 10x dæmpning, BNC -interface
THP0301	300 MHz båndbredde, 10x dæmpning, BNC -interface

Nuværende Prober	Beskrivelse
TCPA300	Nuværende Probe Forstærker
/W TCP312A	DC til 100 MHz, 1 Ma
/W TCP305A	DC til 50 MHz, 5 Ma
/W TCP303	DC til 15 MHz, 5 Ma
TCPA400	Nuværende Probe forstærker
/W TCP404XL	DC til 2 MHz, 1 A
TCP2020	DC til 50 MHz, 10 Ma
A622	DC til 100 kHz
P6021A	120 Hz til 60 MHz, 2 mA/mV, 10 mA/mV
P6022	935 Hz til 120 MHz, 1 Ma/mv, 10 Ma/mv
TRCP3000	1 Hz til 16 MHz, 2 mV/A
TRCP0600	12 Hz til 30 MHz, 10 mV/A
TRCP0300	9 Hz til 30 MHz, 20 mV/A
CT1	25 kHz til 1 GHz, 5 mV/Ma
CT2	1,2 kHz til 200 MHz, 5 mV/Ma
CT6	250 kHz til 2 GHz, 5 mV/Ma

Højspændingslige enderede Probe	Beskrivelse
P5100A	500 MHz båndbredde, 100x dæmpning
P6015a	75 MHz båndbredde, 1000x dæmpning
P5122	200 MHz båndbredde, 100x dæmpning
P5150	500 MHz båndbredde, 50x dæmpning

Højspændingsdifferentiering Probe	Beskrivelse
P5200A	50 MHz båndbredde, 50: 1/500: 1 dæmpning

Digital Probe	Beskrivelse
P6316	16 Channel Digital Probe til MSO -funktionalitet

Trin 6 - Vælg tilbehør

Tilføj yderligere anbefalet tilbehør

Valgfrit tilbehør	Beskrivelse
2-bp	Batteripakke med 2 batteri -slots og 1 batteri til brug med 2 -serie MSO (skibe separat)
Tekbat-01	Yderligere batteri til brug med batteripakke 2-bp eller OPT 2-BATPK
Tekchg-01	Standalone batterioplader til opladning af Tekbat-01-batteri
2-rk	Rackmount Kit
2-pc	Bære taske med kickstand og beskyttende sag til instrumentet
2-HC	Hård bærende sag
119-9725-XX	Yderligere AC/DC -strømforsyning

Trin 7 - Vælg mulighed for netledning

Valgfrit tilbehør	Beskrivelse
A0	Nordamerika Power Plug (115 V, 60 Hz)
A1	Universal Euro Power Plug (220 V, 50 Hz)
A2	Storbritannien Power Plug (240 V, 50 Hz)
A3	Australien Power Plug (240 V, 50 Hz)
A5	Switzerland Power Plug (220 V, 50 Hz)
A6	Japan Power Plug (100 V, 50/60 Hz)
A10	Kina Power Plug (50 Hz)
A11	Indien Power Plug (50 Hz)
A12	Brasilien (60 Hz)
A99	Ingen netledning
E1	Universal Euro Bundle

Trin 8 - Vælg servicemuligheder

Beskyt din investering og din oppetid med en servicepakke til din 2 -serie MSO. Optimer levetidsværdien af dit køb og sænk dine samlede ejerskabsomkostninger med en kalibrering og udvidet garantiplan for din 2 -serie MSO. Planerne spænder fra standardgarantiudvidelser, der dækker dele, arbejdskraft og 2-dages forsendelse til total produktbeskyttelse med reparation eller udskiftningsdækning fra slid, utilsigtet skade, ESD eller EOS. Se nedenstående tabel for specifikke servicemuligheder, der er tilgængelige på 2 -serien MSO -familien af produkter. Sammenlign fabriksserviceplanerhttps://www.tek.com/en/services/factory-service-plans. Derudover er Tektronix en førende akkrediteret udbyder af kalibreringstjenester til alle mærker af elektronisk test- og måleudstyr, der betjener mere end 140.000 modeller fra 9.000 producenter. Med 100+ laboratorier over hele verden fungerer Tektronix som en global partner og leverer skræddersyede kalibreringsprogrammer på hele stedet med OEM-kvalitet til en markedspris. Se hele webstedet Kalibreringstjenestehttps://www.tek.com/en/services/calibration-services.

Servicemuligheder	Beskrivelse
R3	Standardgaranti udvides til 3 år. Dækker dele, arbejdsomkostninger og 2-dages forsendelse i landet. Garanterer hurtigere reparationstid end uden dækning. Alle reparationer inkluderer kalibrering og opdateringer. Problemfri - et enkelt opkald starter processen
R5	Standardgaranti udvides til 5 år. Dækker dele, arbejdsomkostninger og 2-dages forsendelse i landet. Garanterer hurtigere reparationstid end uden dækning. Alle reparationer inkluderer kalibrering og opdateringer. Problemfri - et enkelt opkald starter processen
T3	Tre års samlet beskyttelsesplan inkluderer reparations- eller udskiftningsdækning fra slid, tåre, utilsigtet skade, ESD eller EOS plus forebyggende vedligeholdelse. Inklusive en 5 -dages omdrejningstid og prioriteret adgang til kundesupport
T5	Fem års samlet beskyttelsesplan inkluderer reparations- eller udskiftningsdækning fra slid og tåre, utilsigtet skade, ESD eller EOS plus forebyggende vedligeholdelse. Inklusive en 5 -dages omdrejningstid og prioriteret adgang til kundesupport
C3	Kalibreringstjeneste 3 år. Inkluderer sporbar kalibrering eller funktionel verifikation, hvor det er relevant, til anbefalede kalibreringer. Dækningen inkluderer den indledende kalibrering plus 2 års kalibreringsdækning.
C5	Kalibreringstjeneste 5 år. Inkluderer sporbar kalibrering eller funktionel verifikation, hvor det er relevant, til anbefalede kalibreringer. Dækningen inkluderer den indledende kalibrering plus 4 års kalibreringsdækning.
D1	Kalibreringsdata -rapport
D3	Kalibreringsdata -rapport 3 år (med mulighed C3)
D5	Kalibreringsdata -rapport 5 år (med mulighed C5)

Bestilling af information efter køb

Produkterne på 2 serier tilbyder mange muligheder for let at tilføje funktionalitet efter det første køb.

Båndbreddeopgraderinger efter køb

Den analoge båndbredde af 2 -serien MSO kan opgraderes efter det første køb. Båndbreddeopgraderinger købes baseret på den aktuelle båndbredde og den ønskede båndbredde. Alle båndbreddeopgraderinger kan udføres i Håndholdte Ved at installere en licens.

Understøttet model	Mulighed for båndbredde	Båndbredde inden opgradering	Båndbredde efter opgradering
MSO22	SUP2-BW70T100-2	70 MHz	100 MHz
	SUP2-BW70T200-2	70 MHz	200 MHz
	SUP2-BW70T350-2	70 MHz	350 MHz
	SUP2-BW70T500-2	70 MHz	500 MHz
	SUP2-BW100T200-2	100 MHz	200 MHz
	SUP2-BW100T350-2	100 MHz	350 MHz
	SUP2-BW100T500-2	100 MHz	500 MHz
	SUP2-BW200T350-2	200 MHz	350 MHz
	SUP2-BW200T500-2	200 MHz	500 MHz
MSO24	SUP2-BW70T100-4	70 MHz	100 MHz
	SUP2-BW70T200-4	70 MHz	200 MHz
	SUP2-BW70T350-4	70 MHz	350 MHz
	SUP2-BW70T500-4	70 MHz	500 MHz
	SUP2-BW100T200-4	100 MHz	200 MHz
	SUP2-BW100T350-4	100 MHz	350 MHz
	SUP2-BW100T500-4	100 MHz	500 MHz
	SUP2-BW200T350-4	200 MHz	350 MHz
	SUP2-BW200T500-4	200 MHz	500 MHz

Instrumentfunktionalitetsopgradering med en af indstillingsbundterne

Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov.

Funktion	Beskrivelse
2-source	AFG (vilkårlig funktionsgenerator) og DPG (digital mønstergenerator)
2-seriel	I2C, SPI, UART, CAN, CAN-FD, SEND, LIN SERIAL TRIGGER OG ANALYSE
2-udtømmende	2-source, 2-serien
Sup2-mso	Tilføj MSO -funktion med 16 digitale kanaler; Inkluderer P6316 Digital Probe og tilbehør

Yderligere software til udvidet funktionalitet

Køb yderligere software med fleksibel licens til at udvide kapaciteterne i dit instrument til samarbejde og offline analyse. Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov. Hver af disse bundter kan købes som et 1-årigt abonnement eller som en evig licens.

Softwareindstilling	Beskrivelse
TEKSCOPE-STARTER	TEKSCOPE PC Software Bundles til forskellige applikationer
TEKSCOPE-PRO-AUTO
TEKSCOPE-PRO-SR
TEKSCOPE-PRO-PWR
TEKSCOPE-PRO-MIL
TEKSCOPE-ALTIMATE
Tekdrive-starter	Tekdrive -software til T & M -arbejdsområde -samarbejde
Tekdrive-Pro
TekDrive-Ultimate
Kickstart-suite	KickStart Instrument Control and Data Analysis Software
Kickstart-AFG
Kickstart-dl
Kickstart-dmm
Kickstart-IVC
Kickstart-ps
Kickstart-scope
Kickstart-HRMA2
Kickstart-act1/2/5

1 500 MHz båndbredde garanteret fra 4 mV/div til 10 v/div. 2 Garanteret, specifikation, der er gyldig efter 30 minutters opvarmning og signalstiekompensation (SPC) på omgivende. 3 Tilgængelig i en fremtidig udgivelse.
