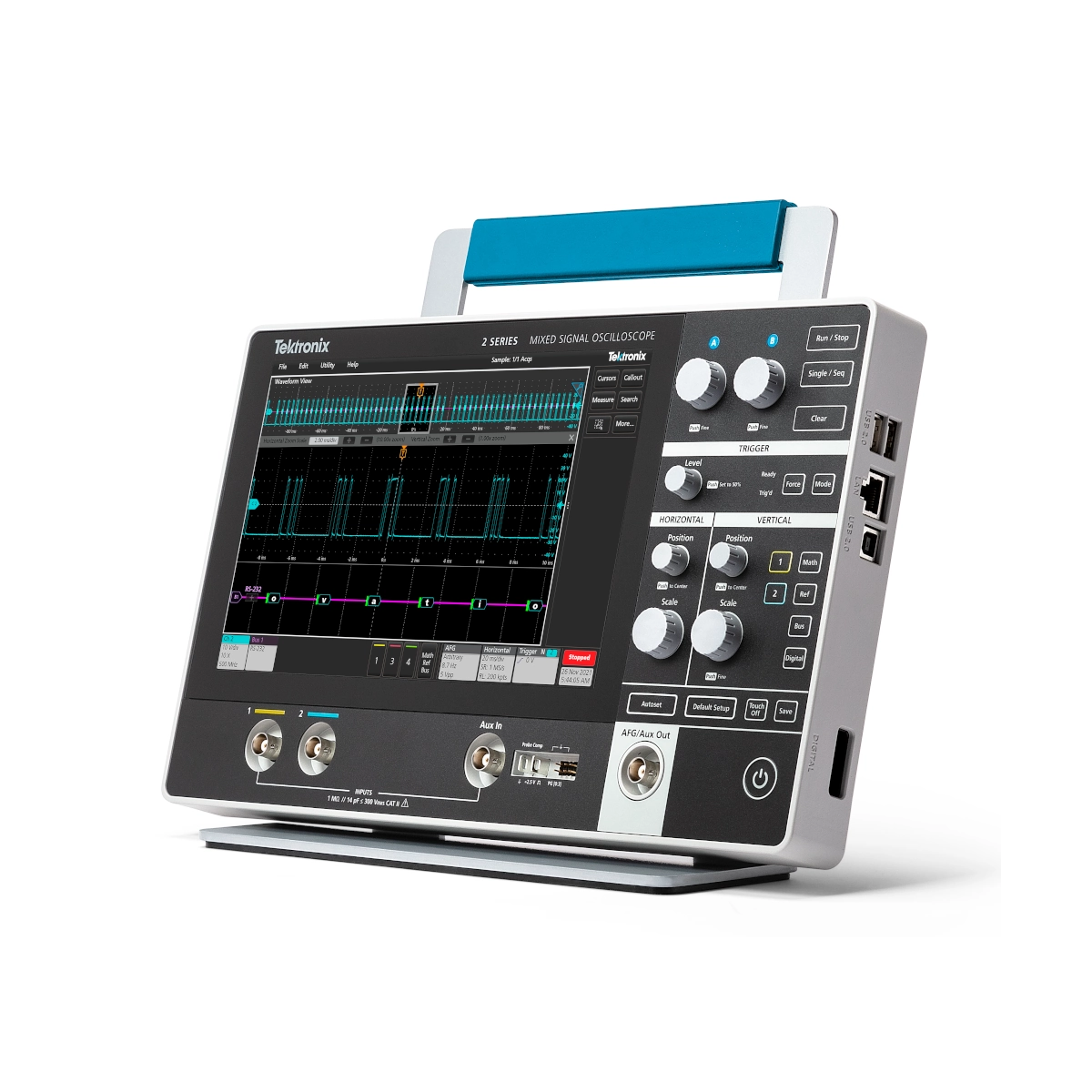

Tektronix MSO22 100 MHz oscilloskop
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Analoge kanaler - 2
- Båndbredde - 100 MHz
- Rekordlængde - 10 m
- Prøvehastighed - op til 2,5 gs/s
- Digitale kanaler - 16
Oplev mulighederne
Mere information
Beskrivelse
Kompakt oscilloskop til daglig debug og test
Tektronix MSO22, selvom den er lille nok til at passe ind i en bærbar taske, tilbyder den båndbredde på 100 MHz med en maksimal prøvehastighed på 2,5 Gs/s og fås med 2 analoge kanaler. Den forreste og side I/O muliggør let adgang og tilslutningsmuligheder. Den valgfri aftagelige batteripakke giver dig fleksibilitet til bænk eller Håndholdte brug.
Hvis du vil kan du Se en kort video
Enkel berøringsskærmsgrænseflade og kontroller
MSO22 tilbyder den samme prisvindende berøringsskærms brugergrænseflade og forenklet kontrolpanel, som du er kommet til at forvente på de mest avancerede Tektronix Oscilloscopes.
- Forenklet frontpanel med kun de mest kritiske kontroller
- Farvede LED -ringlys omkring drejeknapperne angiver aktive kilder eller parametre for at justere
- Farvet LED -lys under knapper angiver status
Omfattende debug med et instrument
Med flere integrerede indstillinger er MSO22 udstyret til alle dine fejlfindingsbehov på kun et instrument.
- Indbyggede 16 MSO-kanaler til test af digitale kredsløb*
- 50 MHz AFG, 4-bit mønstergenerator* til simulering af kredsløbet under test
- Understøtter en række sonder til at fange en bred vifte af signaler *, der er tilgængelig med fremtidige softwareudgivelser.
Omfattende analyse til hurtig indsigt
En fuld pakke med analyseværktøjer giver øjeblikkelig adgang til instrumentkonfiguration eller bølgeformstyringsopgaver med et enkelt tryk.
- Bølgeform og skærmbaserede markører med brugervalgbar aflæsning placering
- Ubegrænset automatiserede målinger
- Grundlæggende og avanceret bølgeform matematik inklusive vilkårlig ligning redigering
- FFT til spektrumanalyse
Valgfrit tilbehør Tilføj alsidighed
- To-slot batteripakke understøtter op til otte timers batterilevetid og kan være varmt byttet i Håndholdte
- Rack Mount Kit fastgøres let til Vesa Mount og giver adgang til alle instrumentporte
- Valgfrit beskyttende sag beskytter instrumentet fra dråber op til 40 tommer og inkluderer kickstand og bærepose
- Kompatibelt med mange off-the-shelf Vesa-tilbehør, inklusive en rullende vogn, kopholdermontering, skrivebordsarmmontering og mere
Analyser, del, samarbejd med oscilloskopsoftware
Fang data uden for laboratoriet, klasselokalet eller ethvert sted og samarbejd let med kolleger på den næste bænk eller i næste tidszone.
- Indbygget VNC-server til at kontrollere instrument fra enheder som pc, tablet eller telefon
- TekdriveCloud Storage letter rekordoptrædelse og samarbejde
- Analysere data på eller uden for rækkevidden medTEKSCOPE ™PC Analysis -software, der fungerer ligesom omfanget
- Tekscope og Tekdrive tilbydes i seks måneder gratis
Se en kort video
For mere information: Tektronix MSO22
Dokumenter
Datablad:
Muligheder
Ordreinformation
Brug følgende trin til at vælge det passende instrument og indstillinger til dine målebehov.
Trin 1 - Vælg instrumentmodel
Vælg instrumentmodellen på 2 serier
Model | Beskrivelse |
---|---|
MSO22 | Blandet signal oscilloskop: 2 analoge kanaler, 2,5 gs/s prøvehastighed, 10 MPTS -rekordlængde |
MSO24 | Blandet signal oscilloskop: 4 analoge kanaler, 2,5 gs/s prøvehastighed, 10 MPTS -rekordlængde |
Hver model inkluderer |
---|
|
Trin 2 - Konfigurer båndbredde (påkrævet)
Konfigurer dit oscilloskop ved at vælge den analoge kanalbåndbredde, du har brug for. Du kan også opgradere båndbredden senere ved at købe en opgraderingsmulighed.
Mulighed for båndbredde | Båndbreddeområde |
---|---|
2-BW-70 | 70 MHz |
2-BW-100 | 100 MHz |
2-BW-200 | 200 MHz |
2-BW-350 | 350 MHz |
2-BW-500 | 500 MHz |
Trin 3 - Tilføj funktionalitet
Yderligere funktionalitet kan bestilles med instrumentet eller senere som et opgraderingssæt.
Prober mulighed | Beskrivelse |
---|---|
2-P6139B | Tilsæt 500 MHz, 10x Prober (en pr. Kanal) |
2-mso | Tilføj MSO -funktion med 16 digitale kanaler; Inkluderer P6316 Digital Probe og tilbehør |
2-Batpk | Batteripakke med 2 batteri -slots og 1 batteri (skibe med instrument) til brug med 2 -serie oscilloskoper |
Trin 4 - Tilføj instrumentsoftwarefunktionalitet med en af indstillingsbundterne
Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov.
Funktion | Beskrivelse |
---|---|
2-source | AFG (vilkårlig funktionsgenerator) og DPG (digital mønstergenerator) |
2-seriel | I2C, SPI, UART, CAN, CAN-FD, SEND, LIN SERIAL TRIGGER OG ANALYSE |
2-udtømmende | 2-source, 2-serien |
Trin 5 - Tilføj yderligere Prober og adaptere
Tilføj yderligere anbefalet Prober og adaptere
Passiv spænding Prober | Beskrivelse |
---|---|
TPP0100 | 100 MHz båndbredde, 10x dæmpning, BNC -interface |
TPP0200 | 200 MHz båndbredde, 10x dæmpning, BNC -interface |
P2221 | 6 MHz til 200 MHz båndbredde, 1x / 10x dæmpning, BNC -interface |
P5050b | 500 MHz båndbredde, 10x dæmpning, BNC -interface |
P6139B | 500 MHz båndbredde, 10x dæmpning, BNC -interface |
P6101b | 15 MHz båndbredde, 1x dæmpning, BNC -interface |
P3010 | 100 MHz båndbredde, 10x dæmpning, BNC -interface |
THP0301 | 300 MHz båndbredde, 10x dæmpning, BNC -interface |
Nuværende Prober | Beskrivelse |
---|---|
TCPA300 | Nuværende Probe Forstærker |
/W TCP312A | DC til 100 MHz, 1 Ma |
/W TCP305A | DC til 50 MHz, 5 Ma |
/W TCP303 | DC til 15 MHz, 5 Ma |
TCPA400 | Nuværende Probe forstærker |
/W TCP404XL | DC til 2 MHz, 1 A |
TCP2020 | DC til 50 MHz, 10 Ma |
A622 | DC til 100 kHz |
P6021A | 120 Hz til 60 MHz, 2 mA/mV, 10 mA/mV |
P6022 | 935 Hz til 120 MHz, 1 Ma/mv, 10 Ma/mv |
TRCP3000 | 1 Hz til 16 MHz, 2 mV/A |
TRCP0600 | 12 Hz til 30 MHz, 10 mV/A |
TRCP0300 | 9 Hz til 30 MHz, 20 mV/A |
CT1 | 25 kHz til 1 GHz, 5 mV/Ma |
CT2 | 1,2 kHz til 200 MHz, 5 mV/Ma |
CT6 | 250 kHz til 2 GHz, 5 mV/Ma |
Højspændingslige enderede Probe | Beskrivelse |
---|---|
P5100A | 500 MHz båndbredde, 100x dæmpning |
P6015a | 75 MHz båndbredde, 1000x dæmpning |
P5122 | 200 MHz båndbredde, 100x dæmpning |
P5150 | 500 MHz båndbredde, 50x dæmpning |
Højspændingsdifferentiering Probe | Beskrivelse |
---|---|
P5200A | 50 MHz båndbredde, 50: 1/500: 1 dæmpning |
Digital Probe | Beskrivelse |
---|---|
P6316 | 16 Channel Digital Probe til MSO -funktionalitet |
Trin 6 - Vælg tilbehør
Tilføj yderligere anbefalet tilbehør
Valgfrit tilbehør | Beskrivelse |
---|---|
2-bp | Batteripakke med 2 batteri -slots og 1 batteri til brug med 2 -serie MSO (skibe separat) |
Tekbat-01 | Yderligere batteri til brug med batteripakke 2-bp eller OPT 2-BATPK |
Tekchg-01 | Standalone batterioplader til opladning af Tekbat-01-batteri |
2-rk | Rackmount Kit |
2-pc | Bære taske med kickstand og beskyttende sag til instrumentet |
2-HC | Hård bærende sag |
119-9725-XX | Yderligere AC/DC -strømforsyning |
Trin 7 - Vælg mulighed for netledning
Valgfrit tilbehør | Beskrivelse |
---|---|
A0 | Nordamerika Power Plug (115 V, 60 Hz) |
A1 | Universal Euro Power Plug (220 V, 50 Hz) |
A2 | Storbritannien Power Plug (240 V, 50 Hz) |
A3 | Australien Power Plug (240 V, 50 Hz) |
A5 | Switzerland Power Plug (220 V, 50 Hz) |
A6 | Japan Power Plug (100 V, 50/60 Hz) |
A10 | Kina Power Plug (50 Hz) |
A11 | Indien Power Plug (50 Hz) |
A12 | Brasilien (60 Hz) |
A99 | Ingen netledning |
E1 | Universal Euro Bundle |
Trin 8 - Vælg servicemuligheder
Beskyt din investering og din oppetid med en servicepakke til din 2 -serie MSO. Optimer levetidsværdien af dit køb og sænk dine samlede ejerskabsomkostninger med en kalibrering og udvidet garantiplan for din 2 -serie MSO. Planerne spænder fra standardgarantiudvidelser, der dækker dele, arbejdskraft og 2-dages forsendelse til total produktbeskyttelse med reparation eller udskiftningsdækning fra slid, utilsigtet skade, ESD eller EOS. Se nedenstående tabel for specifikke servicemuligheder, der er tilgængelige på 2 -serien MSO -familien af produkter. Sammenlign fabriksserviceplanerhttps://www.tek.com/en/services/factory-service-plans. Derudover er Tektronix en førende akkrediteret udbyder af kalibreringstjenester til alle mærker af elektronisk test- og måleudstyr, der betjener mere end 140.000 modeller fra 9.000 producenter. Med 100+ laboratorier over hele verden fungerer Tektronix som en global partner og leverer skræddersyede kalibreringsprogrammer på hele stedet med OEM-kvalitet til en markedspris. Se hele webstedet Kalibreringstjenestehttps://www.tek.com/en/services/calibration-services.
Servicemuligheder | Beskrivelse |
---|---|
R3 | Standardgaranti udvides til 3 år. Dækker dele, arbejdsomkostninger og 2-dages forsendelse i landet. Garanterer hurtigere reparationstid end uden dækning. Alle reparationer inkluderer kalibrering og opdateringer. Problemfri - et enkelt opkald starter processen |
R5 | Standardgaranti udvides til 5 år. Dækker dele, arbejdsomkostninger og 2-dages forsendelse i landet. Garanterer hurtigere reparationstid end uden dækning. Alle reparationer inkluderer kalibrering og opdateringer. Problemfri - et enkelt opkald starter processen |
T3 | Tre års samlet beskyttelsesplan inkluderer reparations- eller udskiftningsdækning fra slid, tåre, utilsigtet skade, ESD eller EOS plus forebyggende vedligeholdelse. Inklusive en 5 -dages omdrejningstid og prioriteret adgang til kundesupport |
T5 | Fem års samlet beskyttelsesplan inkluderer reparations- eller udskiftningsdækning fra slid og tåre, utilsigtet skade, ESD eller EOS plus forebyggende vedligeholdelse. Inklusive en 5 -dages omdrejningstid og prioriteret adgang til kundesupport |
C3 | Kalibreringstjeneste 3 år. Inkluderer sporbar kalibrering eller funktionel verifikation, hvor det er relevant, til anbefalede kalibreringer. Dækningen inkluderer den indledende kalibrering plus 2 års kalibreringsdækning. |
C5 | Kalibreringstjeneste 5 år. Inkluderer sporbar kalibrering eller funktionel verifikation, hvor det er relevant, til anbefalede kalibreringer. Dækningen inkluderer den indledende kalibrering plus 4 års kalibreringsdækning. |
D1 | Kalibreringsdata -rapport |
D3 | Kalibreringsdata -rapport 3 år (med mulighed C3) |
D5 | Kalibreringsdata -rapport 5 år (med mulighed C5) |
Bestilling af information efter køb
Produkterne på 2 serier tilbyder mange muligheder for let at tilføje funktionalitet efter det første køb.
Båndbreddeopgraderinger efter køb
Den analoge båndbredde af 2 -serien MSO kan opgraderes efter det første køb. Båndbreddeopgraderinger købes baseret på den aktuelle båndbredde og den ønskede båndbredde. Alle båndbreddeopgraderinger kan udføres i Håndholdte Ved at installere en licens.
Understøttet model | Mulighed for båndbredde | Båndbredde inden opgradering | Båndbredde efter opgradering |
---|---|---|---|
MSO22 | SUP2-BW70T100-2 | 70 MHz | 100 MHz |
SUP2-BW70T200-2 | 70 MHz | 200 MHz | |
SUP2-BW70T350-2 | 70 MHz | 350 MHz | |
SUP2-BW70T500-2 | 70 MHz | 500 MHz | |
SUP2-BW100T200-2 | 100 MHz | 200 MHz | |
SUP2-BW100T350-2 | 100 MHz | 350 MHz | |
SUP2-BW100T500-2 | 100 MHz | 500 MHz | |
SUP2-BW200T350-2 | 200 MHz | 350 MHz | |
SUP2-BW200T500-2 | 200 MHz | 500 MHz | |
MSO24 | SUP2-BW70T100-4 | 70 MHz | 100 MHz |
SUP2-BW70T200-4 | 70 MHz | 200 MHz | |
SUP2-BW70T350-4 | 70 MHz | 350 MHz | |
SUP2-BW70T500-4 | 70 MHz | 500 MHz | |
SUP2-BW100T200-4 | 100 MHz | 200 MHz | |
SUP2-BW100T350-4 | 100 MHz | 350 MHz | |
SUP2-BW100T500-4 | 100 MHz | 500 MHz | |
SUP2-BW200T350-4 | 200 MHz | 350 MHz | |
SUP2-BW200T500-4 | 200 MHz | 500 MHz |
Instrumentfunktionalitetsopgradering med en af indstillingsbundterne
Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov.
Funktion | Beskrivelse |
---|---|
2-source | AFG (vilkårlig funktionsgenerator) og DPG (digital mønstergenerator) |
2-seriel | I2C, SPI, UART, CAN, CAN-FD, SEND, LIN SERIAL TRIGGER OG ANALYSE |
2-udtømmende | 2-source, 2-serien |
Sup2-mso | Tilføj MSO -funktion med 16 digitale kanaler; Inkluderer P6316 Digital Probe og tilbehør |
Yderligere software til udvidet funktionalitet
Køb yderligere software med fleksibel licens til at udvide kapaciteterne i dit instrument til samarbejde og offline analyse. Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov. Hver af disse bundter kan købes som et 1-årigt abonnement eller som en evig licens.
Softwareindstilling | Beskrivelse |
---|---|
TEKSCOPE-STARTER | TEKSCOPE PC Software Bundles til forskellige applikationer |
TEKSCOPE-PRO-AUTO | |
TEKSCOPE-PRO-SR | |
TEKSCOPE-PRO-PWR | |
TEKSCOPE-PRO-MIL | |
TEKSCOPE-ALTIMATE | |
Tekdrive-starter | Tekdrive -software til T & M -arbejdsområde -samarbejde |
Tekdrive-Pro | |
TekDrive-Ultimate | |
Kickstart-suite | KickStart Instrument Control and Data Analysis Software |
Kickstart-AFG | |
Kickstart-dl | |
Kickstart-dmm | |
Kickstart-IVC | |
Kickstart-ps | |
Kickstart-scope | |
Kickstart-HRMA2 | |
Kickstart-act1/2/5 |
1 500 MHz båndbredde garanteret fra 4 mV/div til 10 v/div. 2 Garanteret, specifikation, der er gyldig efter 30 minutters opvarmning og signalstiekompensation (SPC) på omgivende. 3 Tilgængelig i en fremtidig udgivelse.
Video
Tektronix MSO22 100 MHz oscilloskop
Kompakt oscilloskop til daglig debug og test
Tektronix MSO22, selvom den er lille nok til at passe ind i en bærbar taske, tilbyder den båndbredde på 100 MHz med en maksimal prøvehastighed på 2,5 Gs/s og fås med 2 analoge kanaler. Den forreste og side I/O muliggør let adgang og tilslutningsmuligheder. Den valgfri aftagelige batteripakke giver dig fleksibilitet til bænk eller Håndholdte brug.
Hvis du vil kan du Se en kort video
Enkel berøringsskærmsgrænseflade og kontroller
MSO22 tilbyder den samme prisvindende berøringsskærms brugergrænseflade og forenklet kontrolpanel, som du er kommet til at forvente på de mest avancerede Tektronix Oscilloscopes.
- Forenklet frontpanel med kun de mest kritiske kontroller
- Farvede LED -ringlys omkring drejeknapperne angiver aktive kilder eller parametre for at justere
- Farvet LED -lys under knapper angiver status
Omfattende debug med et instrument
Med flere integrerede indstillinger er MSO22 udstyret til alle dine fejlfindingsbehov på kun et instrument.
- Indbyggede 16 MSO-kanaler til test af digitale kredsløb*
- 50 MHz AFG, 4-bit mønstergenerator* til simulering af kredsløbet under test
- Understøtter en række sonder til at fange en bred vifte af signaler *, der er tilgængelig med fremtidige softwareudgivelser.
Omfattende analyse til hurtig indsigt
En fuld pakke med analyseværktøjer giver øjeblikkelig adgang til instrumentkonfiguration eller bølgeformstyringsopgaver med et enkelt tryk.
- Bølgeform og skærmbaserede markører med brugervalgbar aflæsning placering
- Ubegrænset automatiserede målinger
- Grundlæggende og avanceret bølgeform matematik inklusive vilkårlig ligning redigering
- FFT til spektrumanalyse
Valgfrit tilbehør Tilføj alsidighed
- To-slot batteripakke understøtter op til otte timers batterilevetid og kan være varmt byttet i Håndholdte
- Rack Mount Kit fastgøres let til Vesa Mount og giver adgang til alle instrumentporte
- Valgfrit beskyttende sag beskytter instrumentet fra dråber op til 40 tommer og inkluderer kickstand og bærepose
- Kompatibelt med mange off-the-shelf Vesa-tilbehør, inklusive en rullende vogn, kopholdermontering, skrivebordsarmmontering og mere
Analyser, del, samarbejd med oscilloskopsoftware
Fang data uden for laboratoriet, klasselokalet eller ethvert sted og samarbejd let med kolleger på den næste bænk eller i næste tidszone.
- Indbygget VNC-server til at kontrollere instrument fra enheder som pc, tablet eller telefon
- TekdriveCloud Storage letter rekordoptrædelse og samarbejde
- Analysere data på eller uden for rækkevidden medTEKSCOPE ™PC Analysis -software, der fungerer ligesom omfanget
- Tekscope og Tekdrive tilbydes i seks måneder gratis
Se en kort video
For mere information: Tektronix MSO22
Datablad:
Ordreinformation
Brug følgende trin til at vælge det passende instrument og indstillinger til dine målebehov.
Trin 1 - Vælg instrumentmodel
Vælg instrumentmodellen på 2 serier
Model | Beskrivelse |
---|---|
MSO22 | Blandet signal oscilloskop: 2 analoge kanaler, 2,5 gs/s prøvehastighed, 10 MPTS -rekordlængde |
MSO24 | Blandet signal oscilloskop: 4 analoge kanaler, 2,5 gs/s prøvehastighed, 10 MPTS -rekordlængde |
Hver model inkluderer |
---|
|
Trin 2 - Konfigurer båndbredde (påkrævet)
Konfigurer dit oscilloskop ved at vælge den analoge kanalbåndbredde, du har brug for. Du kan også opgradere båndbredden senere ved at købe en opgraderingsmulighed.
Mulighed for båndbredde | Båndbreddeområde |
---|---|
2-BW-70 | 70 MHz |
2-BW-100 | 100 MHz |
2-BW-200 | 200 MHz |
2-BW-350 | 350 MHz |
2-BW-500 | 500 MHz |
Trin 3 - Tilføj funktionalitet
Yderligere funktionalitet kan bestilles med instrumentet eller senere som et opgraderingssæt.
Prober mulighed | Beskrivelse |
---|---|
2-P6139B | Tilsæt 500 MHz, 10x Prober (en pr. Kanal) |
2-mso | Tilføj MSO -funktion med 16 digitale kanaler; Inkluderer P6316 Digital Probe og tilbehør |
2-Batpk | Batteripakke med 2 batteri -slots og 1 batteri (skibe med instrument) til brug med 2 -serie oscilloskoper |
Trin 4 - Tilføj instrumentsoftwarefunktionalitet med en af indstillingsbundterne
Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov.
Funktion | Beskrivelse |
---|---|
2-source | AFG (vilkårlig funktionsgenerator) og DPG (digital mønstergenerator) |
2-seriel | I2C, SPI, UART, CAN, CAN-FD, SEND, LIN SERIAL TRIGGER OG ANALYSE |
2-udtømmende | 2-source, 2-serien |
Trin 5 - Tilføj yderligere Prober og adaptere
Tilføj yderligere anbefalet Prober og adaptere
Passiv spænding Prober | Beskrivelse |
---|---|
TPP0100 | 100 MHz båndbredde, 10x dæmpning, BNC -interface |
TPP0200 | 200 MHz båndbredde, 10x dæmpning, BNC -interface |
P2221 | 6 MHz til 200 MHz båndbredde, 1x / 10x dæmpning, BNC -interface |
P5050b | 500 MHz båndbredde, 10x dæmpning, BNC -interface |
P6139B | 500 MHz båndbredde, 10x dæmpning, BNC -interface |
P6101b | 15 MHz båndbredde, 1x dæmpning, BNC -interface |
P3010 | 100 MHz båndbredde, 10x dæmpning, BNC -interface |
THP0301 | 300 MHz båndbredde, 10x dæmpning, BNC -interface |
Nuværende Prober | Beskrivelse |
---|---|
TCPA300 | Nuværende Probe Forstærker |
/W TCP312A | DC til 100 MHz, 1 Ma |
/W TCP305A | DC til 50 MHz, 5 Ma |
/W TCP303 | DC til 15 MHz, 5 Ma |
TCPA400 | Nuværende Probe forstærker |
/W TCP404XL | DC til 2 MHz, 1 A |
TCP2020 | DC til 50 MHz, 10 Ma |
A622 | DC til 100 kHz |
P6021A | 120 Hz til 60 MHz, 2 mA/mV, 10 mA/mV |
P6022 | 935 Hz til 120 MHz, 1 Ma/mv, 10 Ma/mv |
TRCP3000 | 1 Hz til 16 MHz, 2 mV/A |
TRCP0600 | 12 Hz til 30 MHz, 10 mV/A |
TRCP0300 | 9 Hz til 30 MHz, 20 mV/A |
CT1 | 25 kHz til 1 GHz, 5 mV/Ma |
CT2 | 1,2 kHz til 200 MHz, 5 mV/Ma |
CT6 | 250 kHz til 2 GHz, 5 mV/Ma |
Højspændingslige enderede Probe | Beskrivelse |
---|---|
P5100A | 500 MHz båndbredde, 100x dæmpning |
P6015a | 75 MHz båndbredde, 1000x dæmpning |
P5122 | 200 MHz båndbredde, 100x dæmpning |
P5150 | 500 MHz båndbredde, 50x dæmpning |
Højspændingsdifferentiering Probe | Beskrivelse |
---|---|
P5200A | 50 MHz båndbredde, 50: 1/500: 1 dæmpning |
Digital Probe | Beskrivelse |
---|---|
P6316 | 16 Channel Digital Probe til MSO -funktionalitet |
Trin 6 - Vælg tilbehør
Tilføj yderligere anbefalet tilbehør
Valgfrit tilbehør | Beskrivelse |
---|---|
2-bp | Batteripakke med 2 batteri -slots og 1 batteri til brug med 2 -serie MSO (skibe separat) |
Tekbat-01 | Yderligere batteri til brug med batteripakke 2-bp eller OPT 2-BATPK |
Tekchg-01 | Standalone batterioplader til opladning af Tekbat-01-batteri |
2-rk | Rackmount Kit |
2-pc | Bære taske med kickstand og beskyttende sag til instrumentet |
2-HC | Hård bærende sag |
119-9725-XX | Yderligere AC/DC -strømforsyning |
Trin 7 - Vælg mulighed for netledning
Valgfrit tilbehør | Beskrivelse |
---|---|
A0 | Nordamerika Power Plug (115 V, 60 Hz) |
A1 | Universal Euro Power Plug (220 V, 50 Hz) |
A2 | Storbritannien Power Plug (240 V, 50 Hz) |
A3 | Australien Power Plug (240 V, 50 Hz) |
A5 | Switzerland Power Plug (220 V, 50 Hz) |
A6 | Japan Power Plug (100 V, 50/60 Hz) |
A10 | Kina Power Plug (50 Hz) |
A11 | Indien Power Plug (50 Hz) |
A12 | Brasilien (60 Hz) |
A99 | Ingen netledning |
E1 | Universal Euro Bundle |
Trin 8 - Vælg servicemuligheder
Beskyt din investering og din oppetid med en servicepakke til din 2 -serie MSO. Optimer levetidsværdien af dit køb og sænk dine samlede ejerskabsomkostninger med en kalibrering og udvidet garantiplan for din 2 -serie MSO. Planerne spænder fra standardgarantiudvidelser, der dækker dele, arbejdskraft og 2-dages forsendelse til total produktbeskyttelse med reparation eller udskiftningsdækning fra slid, utilsigtet skade, ESD eller EOS. Se nedenstående tabel for specifikke servicemuligheder, der er tilgængelige på 2 -serien MSO -familien af produkter. Sammenlign fabriksserviceplanerhttps://www.tek.com/en/services/factory-service-plans. Derudover er Tektronix en førende akkrediteret udbyder af kalibreringstjenester til alle mærker af elektronisk test- og måleudstyr, der betjener mere end 140.000 modeller fra 9.000 producenter. Med 100+ laboratorier over hele verden fungerer Tektronix som en global partner og leverer skræddersyede kalibreringsprogrammer på hele stedet med OEM-kvalitet til en markedspris. Se hele webstedet Kalibreringstjenestehttps://www.tek.com/en/services/calibration-services.
Servicemuligheder | Beskrivelse |
---|---|
R3 | Standardgaranti udvides til 3 år. Dækker dele, arbejdsomkostninger og 2-dages forsendelse i landet. Garanterer hurtigere reparationstid end uden dækning. Alle reparationer inkluderer kalibrering og opdateringer. Problemfri - et enkelt opkald starter processen |
R5 | Standardgaranti udvides til 5 år. Dækker dele, arbejdsomkostninger og 2-dages forsendelse i landet. Garanterer hurtigere reparationstid end uden dækning. Alle reparationer inkluderer kalibrering og opdateringer. Problemfri - et enkelt opkald starter processen |
T3 | Tre års samlet beskyttelsesplan inkluderer reparations- eller udskiftningsdækning fra slid, tåre, utilsigtet skade, ESD eller EOS plus forebyggende vedligeholdelse. Inklusive en 5 -dages omdrejningstid og prioriteret adgang til kundesupport |
T5 | Fem års samlet beskyttelsesplan inkluderer reparations- eller udskiftningsdækning fra slid og tåre, utilsigtet skade, ESD eller EOS plus forebyggende vedligeholdelse. Inklusive en 5 -dages omdrejningstid og prioriteret adgang til kundesupport |
C3 | Kalibreringstjeneste 3 år. Inkluderer sporbar kalibrering eller funktionel verifikation, hvor det er relevant, til anbefalede kalibreringer. Dækningen inkluderer den indledende kalibrering plus 2 års kalibreringsdækning. |
C5 | Kalibreringstjeneste 5 år. Inkluderer sporbar kalibrering eller funktionel verifikation, hvor det er relevant, til anbefalede kalibreringer. Dækningen inkluderer den indledende kalibrering plus 4 års kalibreringsdækning. |
D1 | Kalibreringsdata -rapport |
D3 | Kalibreringsdata -rapport 3 år (med mulighed C3) |
D5 | Kalibreringsdata -rapport 5 år (med mulighed C5) |
Bestilling af information efter køb
Produkterne på 2 serier tilbyder mange muligheder for let at tilføje funktionalitet efter det første køb.
Båndbreddeopgraderinger efter køb
Den analoge båndbredde af 2 -serien MSO kan opgraderes efter det første køb. Båndbreddeopgraderinger købes baseret på den aktuelle båndbredde og den ønskede båndbredde. Alle båndbreddeopgraderinger kan udføres i Håndholdte Ved at installere en licens.
Understøttet model | Mulighed for båndbredde | Båndbredde inden opgradering | Båndbredde efter opgradering |
---|---|---|---|
MSO22 | SUP2-BW70T100-2 | 70 MHz | 100 MHz |
SUP2-BW70T200-2 | 70 MHz | 200 MHz | |
SUP2-BW70T350-2 | 70 MHz | 350 MHz | |
SUP2-BW70T500-2 | 70 MHz | 500 MHz | |
SUP2-BW100T200-2 | 100 MHz | 200 MHz | |
SUP2-BW100T350-2 | 100 MHz | 350 MHz | |
SUP2-BW100T500-2 | 100 MHz | 500 MHz | |
SUP2-BW200T350-2 | 200 MHz | 350 MHz | |
SUP2-BW200T500-2 | 200 MHz | 500 MHz | |
MSO24 | SUP2-BW70T100-4 | 70 MHz | 100 MHz |
SUP2-BW70T200-4 | 70 MHz | 200 MHz | |
SUP2-BW70T350-4 | 70 MHz | 350 MHz | |
SUP2-BW70T500-4 | 70 MHz | 500 MHz | |
SUP2-BW100T200-4 | 100 MHz | 200 MHz | |
SUP2-BW100T350-4 | 100 MHz | 350 MHz | |
SUP2-BW100T500-4 | 100 MHz | 500 MHz | |
SUP2-BW200T350-4 | 200 MHz | 350 MHz | |
SUP2-BW200T500-4 | 200 MHz | 500 MHz |
Instrumentfunktionalitetsopgradering med en af indstillingsbundterne
Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov.
Funktion | Beskrivelse |
---|---|
2-source | AFG (vilkårlig funktionsgenerator) og DPG (digital mønstergenerator) |
2-seriel | I2C, SPI, UART, CAN, CAN-FD, SEND, LIN SERIAL TRIGGER OG ANALYSE |
2-udtømmende | 2-source, 2-serien |
Sup2-mso | Tilføj MSO -funktion med 16 digitale kanaler; Inkluderer P6316 Digital Probe og tilbehør |
Yderligere software til udvidet funktionalitet
Køb yderligere software med fleksibel licens til at udvide kapaciteterne i dit instrument til samarbejde og offline analyse. Option Bundles med forskellige niveauer af funktionalitet tilbydes at passe til forskellige applikationsbehov. Hver af disse bundter kan købes som et 1-årigt abonnement eller som en evig licens.
Softwareindstilling | Beskrivelse |
---|---|
TEKSCOPE-STARTER | TEKSCOPE PC Software Bundles til forskellige applikationer |
TEKSCOPE-PRO-AUTO | |
TEKSCOPE-PRO-SR | |
TEKSCOPE-PRO-PWR | |
TEKSCOPE-PRO-MIL | |
TEKSCOPE-ALTIMATE | |
Tekdrive-starter | Tekdrive -software til T & M -arbejdsområde -samarbejde |
Tekdrive-Pro | |
TekDrive-Ultimate | |
Kickstart-suite | KickStart Instrument Control and Data Analysis Software |
Kickstart-AFG | |
Kickstart-dl | |
Kickstart-dmm | |
Kickstart-IVC | |
Kickstart-ps | |
Kickstart-scope | |
Kickstart-HRMA2 | |
Kickstart-act1/2/5 |
1 500 MHz båndbredde garanteret fra 4 mV/div til 10 v/div. 2 Garanteret, specifikation, der er gyldig efter 30 minutters opvarmning og signalstiekompensation (SPC) på omgivende. 3 Tilgængelig i en fremtidig udgivelse.
