TEKBOX TBL50100-1 50UH LISN
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Lisn Type: V-AMN, 50 Ω // 50 µH; Nr. 250 µH præ-filter
- Specificeret frekvensområde: 150 kHz - 30 MHz
- Karakteriseret frekvensområde: 9 kHz -100 MHz
- DC -modstand: <45 MΩ
Oplev mulighederne
Mere information
Beskrivelse

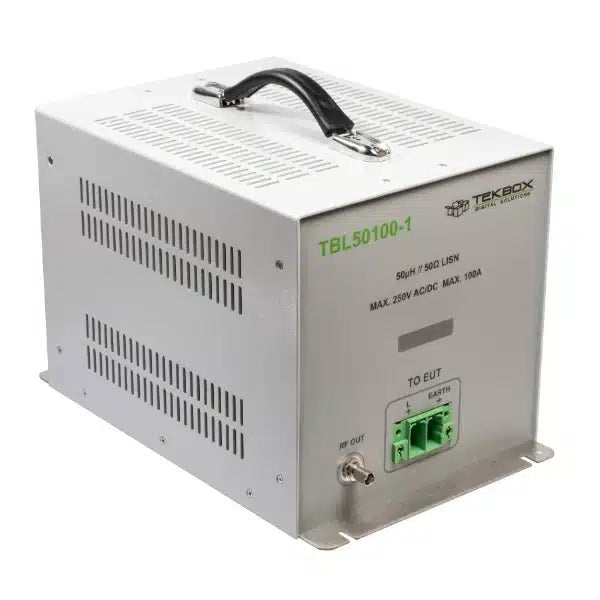

TEKBOX TBL50100-1 50UH LISN
Tekbox TBL50100-1 50μH er en enkelt kanal 50 Ω // 50 µH Lisn for frekvensområdet 150 kHz-30 MHz ifølge CISPR 16-1-2.Ud over udførte støjmålinger på AC- eller DC -leveret udstyr kan LISN bruges til at etablere en defineret impedans for en række andre standardiserede tests.
Lisn indsættes i forsyningslinjen for EUT (enhed under test). Udført støj, der er til stede ved forsyningsterminalerne på EUT, kan måles ved BNC -stikket ved hjælp af en spektrumanalysator eller en målemodtager. Kilden (forsyning) terminal og EUT -terminalen afkobles med en 50 µH induktor.
DC eller enfasemålinger kræver typisk et par TBL50100-1. I forbindelse med Tekbox Lisnmate Common Mode -støj og differentialtilstand kan støj måles separat. EUTS med 3-faseforsyning kræver tre eller fire stykker TBL50100-1, afhængigt af om produktet er forbundet i delta eller stjernekonfiguration.
Produktet inkluderer en BNC-mandlig til N-mand RG232-kabel, parringsstik til kilde og EUT og en individuel kalibreringsprotokol.
Specifikationer:
- Lisn Type: V-AMN, 50 Ω // 50 µH; Nr. 250 µH præ-filter
- Specificeret frekvensområde: 150 kHz - 30 MHz
- Karakteriseret frekvensområde: 9 kHz -100 MHz
- DC -modstand: <45 MΩ
- Maksimal strøm: 70 En kontinuerlig 100A i 10 minutter; Se Heat Up -karakteristika plot
- Driftsspændingsområde: 0 - 250V DC; 0 - 250V AC (50/60 Hz)

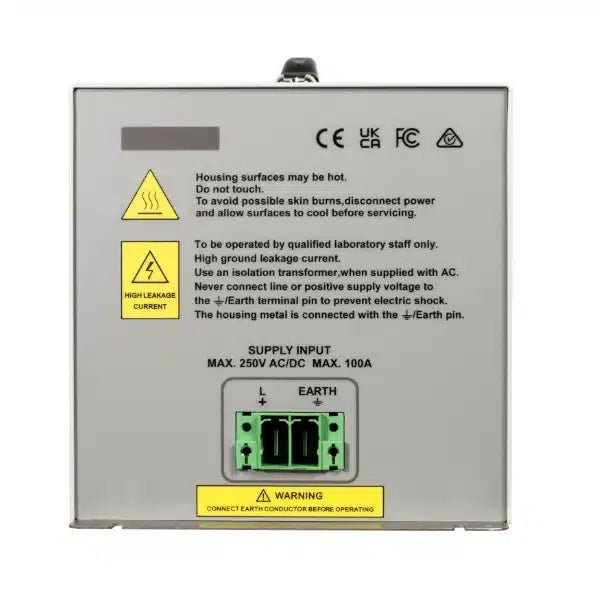

- Høje strømstik / skrueterminaler; Mand: Phoenix Kontakt 1762741, Kvinde: Phoenix Kontakt 1762592

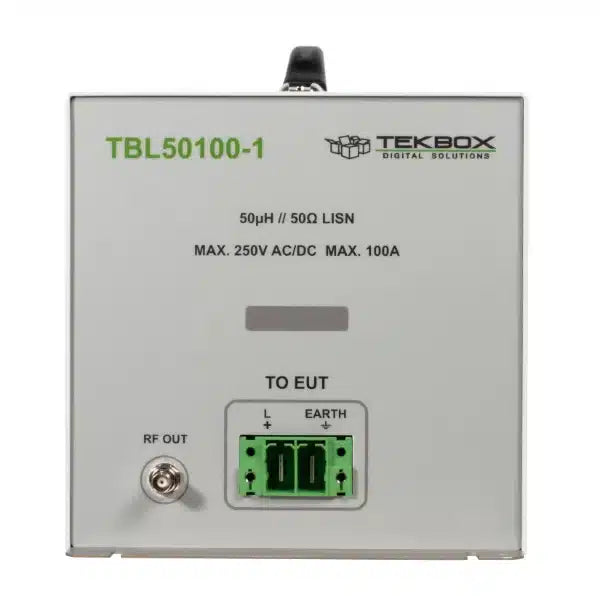

- RF -stik: BNC -kvinde
- Dimensioner: 350 mm x 230 mm x 230 mm
- Vægt: 5,3 kg
For mere information: Tekbox
Klik her for relaterede produkter: Lisn
