TEKBOX TBL0550-1 5UH 50A LISN

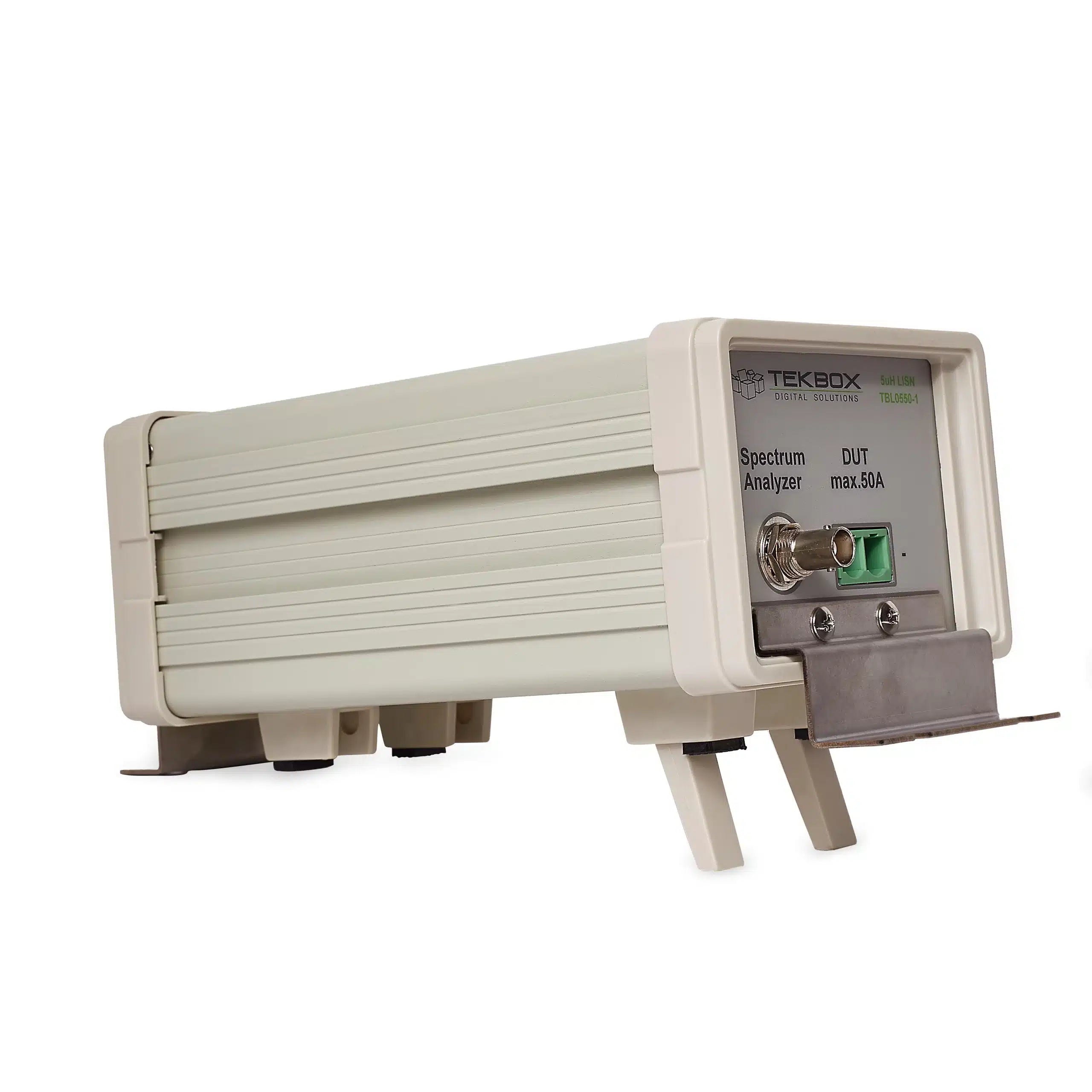

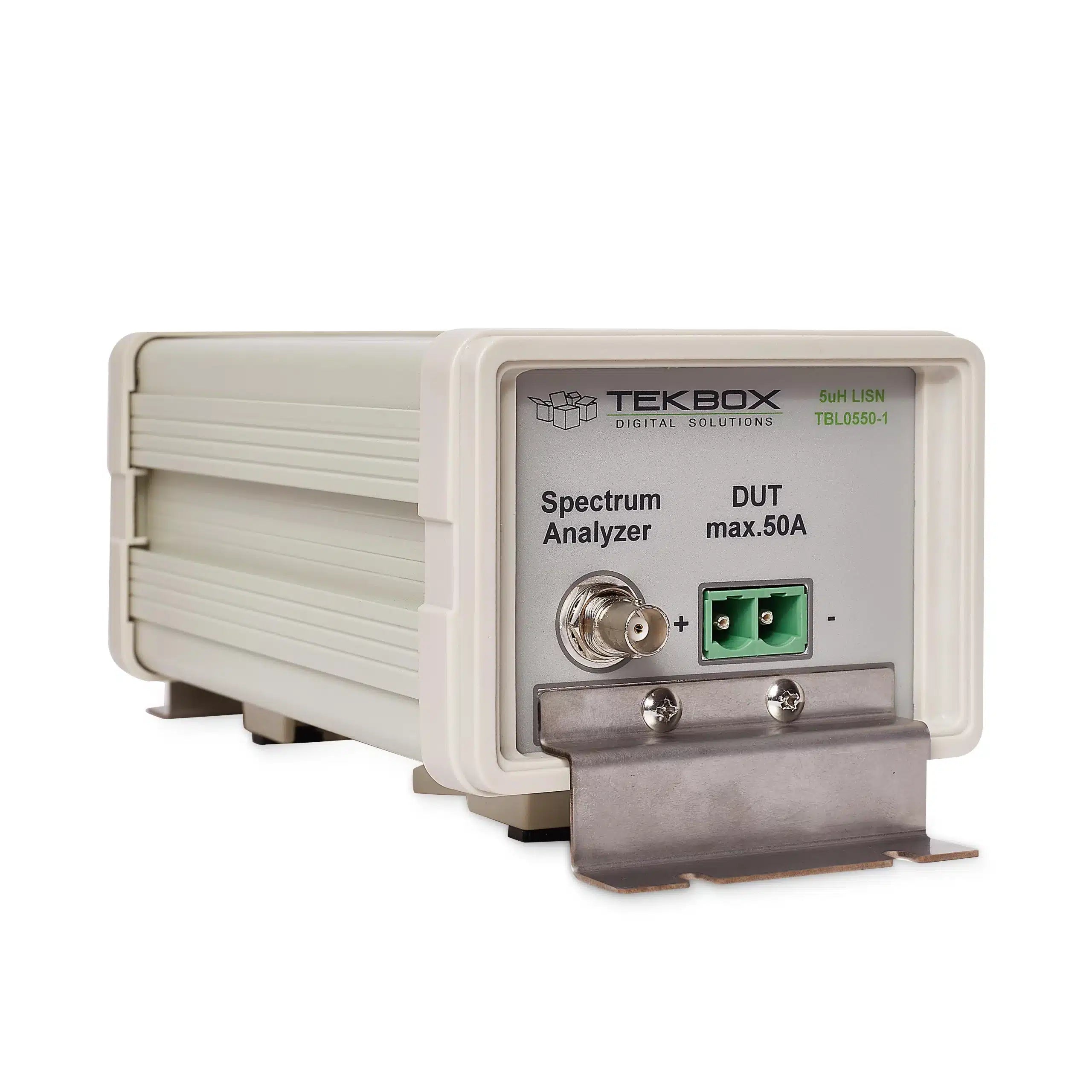

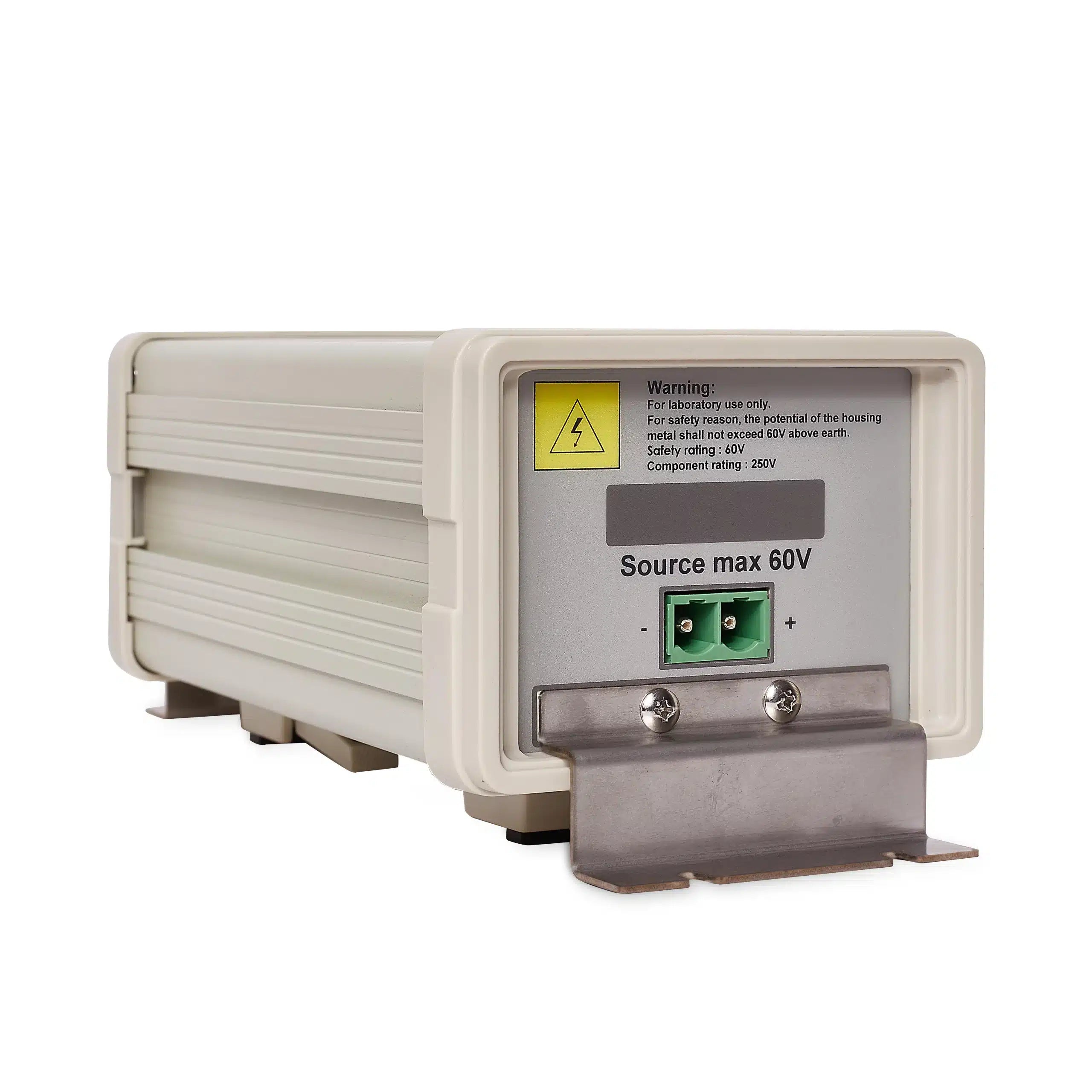

Tekbox TBL0550-1 5μH LISN er en enhed, der kræves for at opsætte udførte støjmålinger af DC-drevet elektronisk udstyr. Det er designet til at blive brugt til målinger i frekvensområdet 150 kHz til 110 MHz ifølge CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 og med begrænsninger DO-160/ED- 14G og ISO 7637-2.Lisn indsættes i forsyningslinjen for DUT (enhed under test). Udført støj, der er til stede ved forsyningsterminalerne for DUT, kan måles ved BNC -stikket ved hjælp af en spektrumanalysator eller en målemodtager. Kilde (forsyning) terminal og DUT -terminalen afkobles af en 5μH -induktor.
To Tekbox TBL0550-1 i kombination med Tekbox Lisn Mate aktiverer separate målinger af fælles tilstand og differentiel tilstand støj. Enheden er udstyret med en BNC-mandlig til N-mand RG232-kabel, parringsstik og jordbeslag for at fastgøre det til et jordplan.
Specifikationer:
- Frekvensområde: 100 kHz - 150 MHz
- DC -modstand: <7 MΩ kilde+ til DUT+; <2 MΩ Kilde- til Dut-
- Maksimal strøm: 50a kontinuerlig, 70 a i 3 minutter
- Nominel driftsspændingsområde: 0 - 60V DC;
- Komponentvurdering: 250V
- High Current Plug/Screw Terminals - Mand: Phoenix Contact 1998933, Kvinde: Phoenix Kontakt 1967375
- 1 µF kondensator kan kobles fra internt ved at fjerne en jumper
- NIST sporbare kalibreringsdata / certifikat
- Dimensioner: 120 mm x 100 mm x 225 mm (270 mm inklusive jordbeslag); Vægt: 1,6 kg
For mere information: Tekbox
