TEKBOX TBL5100-1 5UH LISN - CISPR 16
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Understøttede standarder: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 og ISO 7637-2
- Karakteriseret frekvensområde: 10 kHz - 400 MHz
- DC -modstand: <5 MΩ kilde+ til EUT+; <5 mΩ kilde- til eut-
- Maksimal strøm: 100a; Se plot med varme -up -egenskaber, kapitel 8
Oplev mulighederne
Mere information
Beskrivelse

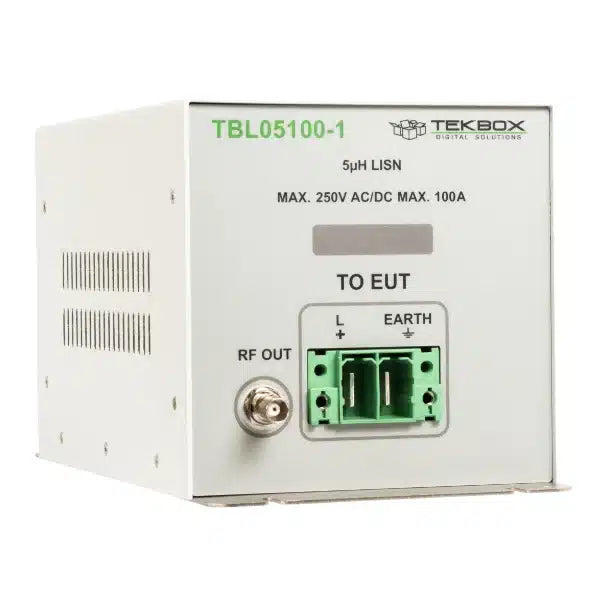

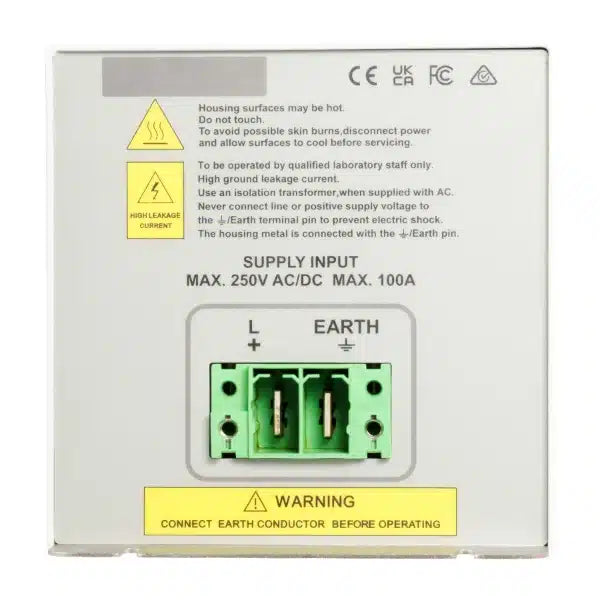

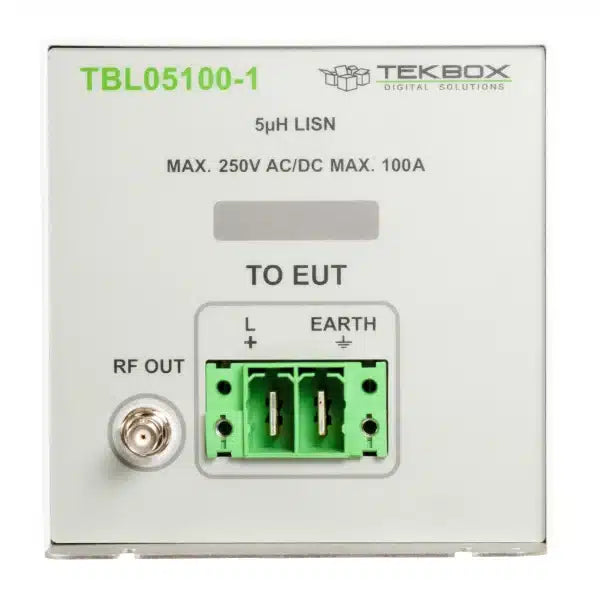

TEKBOX TBL05100-1 5UH LISN - CISPR 16
Tekbox TBL05100-1 er en universel 5μH Lisn, der opfylder kravene i flere standarder. TBL05100 er fabrikslået til 50Ω // 5μH + 1Ω, der opfylder CISPR 16-1-2 og CISPR 25 impedans, fase en isoleringsspecifikation. Ved at indstille intern jumper kan den omdannes til 50Ω // 5μH varianter, der understøtter standarder som CISPR 25, MIL-STD-461G, ISO11452-4 og ISO 7637-2. Ved at tilføje en ekstern 10F-kondensator vil impedansen opfylde DO-160-specifikationer.Lisn indsættes i EUT's (udstyr under test) forsyningslinje. Levet støj ved EUTs forsyningsterminaler kan overvåges ved BNC -stikket med en spektrumanalysator eller en målemodtager. En 5μH -induktor afkobler kilden (levering) terminal fra EUT -terminalen.
Brugen af to Tekbox TBL05100-1 i forbindelse med Tekbox Lisn Mate giver mulighed for måling af almindelig tilstand og differentiel tilstand støj separat. Enheden er udstyret med en BNC-mandlig til N-mand RG232-kabel, parringsstik og jordbeslag for at fastgøre det til et jordplan.
Specifikationer:
- Topologi: enkelt sti, konfigurerbar, 50Ω // 5μH + 1Ω, 50Ω // 5μH; Den interne kondensator kan kobles fra ISO 7637-2 og DO-160 opsætninger; En ekstern 10μF kondensator er tilgængelig til DO-160; Lisn er fabriksopsætning til 50Ω // 5μH + 1Ω, andre konfigurationer kræver indstilling af en intern højstrøm Jumper
- Understøttede standarder: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 og ISO 7637-2
- Karakteriseret frekvensområde: 10 kHz - 400 MHz
- DC -modstand: <5 MΩ kilde+ til EUT+; <5 mΩ kilde- til eut-
- Maksimal strøm: 100a; Se plot med varme -up -egenskaber, kapitel 8
- Nominel driftsspændingsområde: 0 - 250V AC/DC;
- Komponentvurderinger: 350V AC, 50/60 Hz; 1000V DC
- Høje strømstik / skrueterminaler; Mand: Phoenix Kontakt 1762741, Kvinde: Phoenix Kontakt 1762592; 2 stk. Kvindelige terminalblokke leveres som standardtilbehør
- Jumper: Harwin D3087-98
- Dimensioner: 300 mm x 150 mm x 150 mm
- Vægt: 2,7 kg
For mere information: Tekbox
