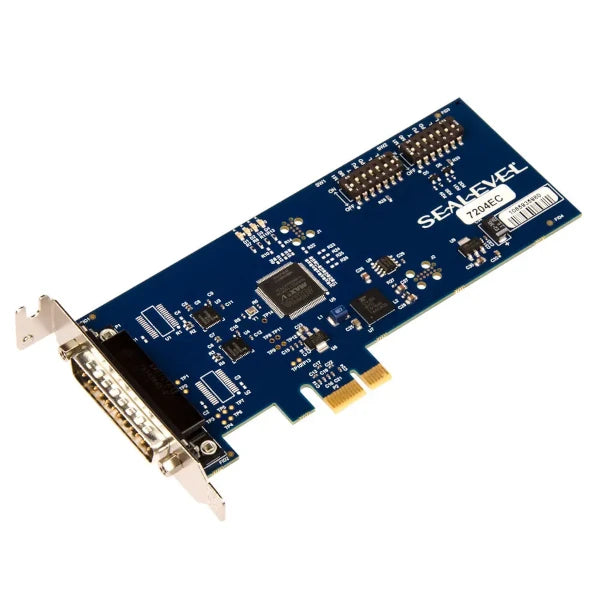

Sealevel 7204ec Lav profil PCI Express 2-Port RS-422, RS-485 seriel interface

SEALEVEL 7204EC Low-Profile PCI Express Serial Interface giver to serielle porte, der kan konfigureres til RS-422 eller RS-485. Hver serieport har en ultra højhastigheds-UART, fleksibelt urprescalar og store 256-byte TX/RX FIFOS, der giver adapteren mulighed for at understøtte det bredeste interval af standard- og ikke-standard baud-hastigheder, der overstiger 1 Mbps. Disse funktioner gør 7204EC ideelle til dataintensive applikationer, der kræver pålidelige, ultrahurtige gennemstrømningshastigheder.

I RS-485-tilstand aktiveres transmitteren automatisk i hardware, hvilket eliminerer behovet for applikationssoftwarekontrol. Dette gør det muligt at bruge 7204EC med standard serielle kommunikationsapplikationer og fjerner risikoen for busforpligtelse og datakorruption.

Sealevel Seacom -software -driveren og -værktøjer gør installation og drift let ved hjælp af Microsoft Windows -operativsystemer.

7204EC er en PCI Express X1 -kort, der er kompatibel med ethvert lavprofil PCI Express -slot. Hvis du har en Standard Size PCI Express Slot, skal du huske at vælge standardprofilbeslaget. Bestyrelsen inkluderer et 36-tommers kabel, der afsluttes til to DB9M-stik.



Funktioner

• Sammenlignet med ROHS- og WEEE -direktiver
• Hver port individuelt konfigurerbar til RS-422 eller RS-485
• Valg af elektrisk interface via ombord dip-switch med Windows-enhedsdriver tilsidesættelse
• Windows Driver har software-valgbar 250K dræbehastighedsbegrænsning for at minimere elektromagnetisk interferens
• Ultra højhastigheds UART med 256-byte TX og RX Fifos
• Hver port understøtter datahastigheder over 1 Mbps
• Bus-afledt 125 MHz BRG og Clock Prescalar understøtter bred vifte af baudhastigheder
• PCI Express X1 -kompatibel
• Kompatibel med alle lavprofilerede PCI Express -slots (standardprofilpladser med valgfri beslag)
• Inkluderet 36 ″ kabeloplysninger til to DB-9M-stik (vare# CA203)

specifikationer

For mere information: Havoverfladen

Datablad:
