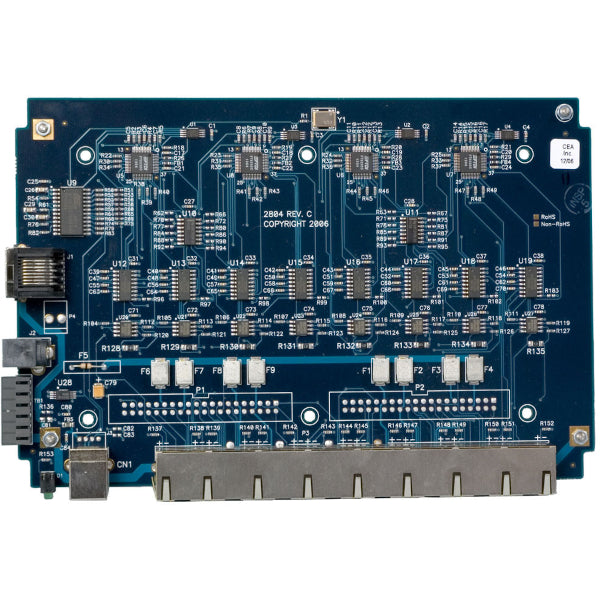

Sealevel 687U-OEM USB til RS-232, RS-485 RJ45 VERSACOM Serial Interface Adapter

SEALEVEL 687U-OEM SEAI/O tilføjer let otte RS-232 eller RS-485 serie porte Til OEM -computerplatforme inklusive ITX, EBX, EPIC og ATX -design eller enhver OEM -applikation, hvor serielle enheder kan tilsluttes via en tilgængelig USB Havn. Med det unikke VERSACOM multi-interface-konnektordesign er både RS-232 og to-lednings RS-485-signaler altid til stede og aktive på RJ45-serielle stik. Vælg blot den relevante pin ud for RS-232 eller to-lednings RS-485 på hver enkelt person Havn. Der er ingen jumpere eller switches til at indstille, så Håndholdte Installation og service er let.

Serien porte vises som standard Com porte Til værtssystemet, der muliggør kompatibilitet med ældre software. SEAI/O 687U-OEM understøtter datahastigheder til 921,6k BPS og er designet med en statsmaskinarkitektur, der i høj grad reducerer værten CPU overhead, når man kommunikerer over flere porte samtidigt. Status LED'er På RJ45 -stikkene viser transmittering og modtag dataaktivitet.

SEAI/O 687U-OEM drives fra din 9-30VDC-kilde eller vælger fra en række forseglingsmuligheder. For nemt at drive serielle perifere enheder smeltes og forbindes den tilsluttede effekt til pin 5 på hver af RJ45 -serielle stik. Et USB-stik med høj tilbageholdelse Type B hjælper med at forhindre utilsigtet afbrydelse af USB-kablet.

For yderligere at forenkle forbindelsen til SEALEVEVE VERSACOM RJ45 Serial Connectors tilbyder vi et antal tilbehør inklusive RJ45 modulære adaptere. Med disse nyttige adaptere kan du nemt oprette forbindelse til serie porte på stort set enhver PLC eller perifer uanset den serielle stik type eller køn. For mere information bedes du gennemse vores fulde række adaptere og konvertere.

Et RS-485-gennemgangsstik på siden af ​​SEAI/O 687U-OEM giver yderligere I/o Udvidelse ved hjælp af SEAI/O N-serie OEM-ekspansionsbestyrelser. Øg din I/o Netværk med op til 246 yderligere SEAI/O -udvidelsesbestyrelser, der fås med Reed og Form c relæer, optisk isolerede input, TTL Grænseflader, A/D og D/A -funktionalitet.

Funktioner

• Sammenlignet med ROHS- og WEEE -direktiver
• Anvender højhastigheds UARTS med 128-byte TX Fifos og 384-byte RX Fifos
• Tilvejebringer 8 RJ45 serielle porte med TX/RX status LED'er
• Integrer transmission og modtag LED -indikatorer på hver port
• Versacom Design tillader RS-232 eller to-lednings RS-485 valg via kabling på hver enkelt port
• Højhensigt USB Type B-stik forhindrer utilsigtet afbrydelse af USB-kabel
• Indgangseffekt via terminalblok eller tønde stik
• Inkluderer fire 3/4 metal modstander med nødder
• Inkluderer 72 USB A til B -kabel (vare# CA179)

specifikationer

Datablad:
