Sealevel 4162 Ethernet til 16-Port RS-422, RS-485 Serienserver

Opret forbindelse med op til 16 RS-422 og RS-485 enheder over et Ethernet-netværk med SEALEVEVE 4162 Ethernet Serial Server. Til hurtig installation bruges en praktisk webside til at vælge RS-422 eller RS-485-tilstand for hver seriel port. Derudover giver Onboard Webserver adgang til almindelige serielle og netværksindstillinger, timeouts og andre indstillinger. SEALINK®-produkter bruger industristandard RFC 2217 TCP/IP-protokol til maksimering af kompatibilitet med det bredeste udvalg af applikationer og enheder.

Sealevel's Sealink -software -drivere og værktøjer gør installation og drift let ved hjælp af Microsoft Windows -operativsystemer. Efter softwareinstallation vises 4162's serielle porte som virtuelle COM -porte til værtsmaskinen. Standard serielle driftsopkald omdirigeres gennemsigtigt til 4162, hvilket garanterer kompatibilitet med ældre serielle enheder og muliggør bagudkompatibilitet med eksisterende software. Seriel tunneling understøttes også, hvilket gør det muligt for to native serielle enheder at kommunikere via et netværk. Alternativt understøttes rå datafeltilstand, hvilket eliminerer behovet for en driver.

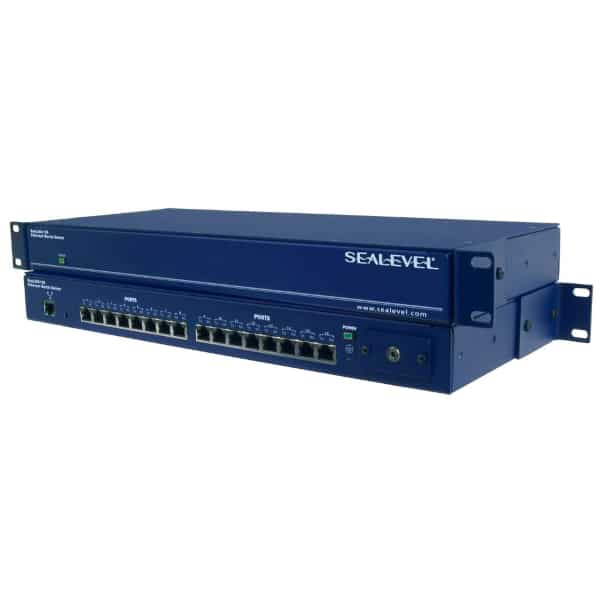

4162 enheder ligger i robuste 1U Rackmount Metal -indkapslinger og er egnede til forskellige applikationer og miljøer. Power -indikator -LED'er er inkluderet på både for- og bagsiden af ​​indkapslingen, og hver af de 16 RJ45 -serielle stik giver både TX- og RX -LED -indikatorer til at hjælpe med fejlfinding. Standard driftstemperaturområde er 0 ° C til 70 ° C, og udvidet temperatur (-40 ° C til 85 ° C) modeller er tilgængelige.

For at forenkle installation og konfiguration er en trykt kopi af SEALINK QuickStart Guide inkluderet i alle Ethernet Serial Server Orders.


Funktioner

• Ethernet 10/100baset (AutoSense)
• Hver port individuelt konfigurerbar til RS-422 eller RS-485
• Automatisk RS-485 Aktiver/deaktiver
• Vises som virtuelle com -porte til værtsmaskine
• Datasatser til 230,4 k BPS
• Understøtter brugerdefinerede baudhastigheder og 9-bit protokol
• Hot-swappable
• Indbygget vagthund/nulstillingskredsløb gendanner automatisk konverteren fra uventede fejlstater

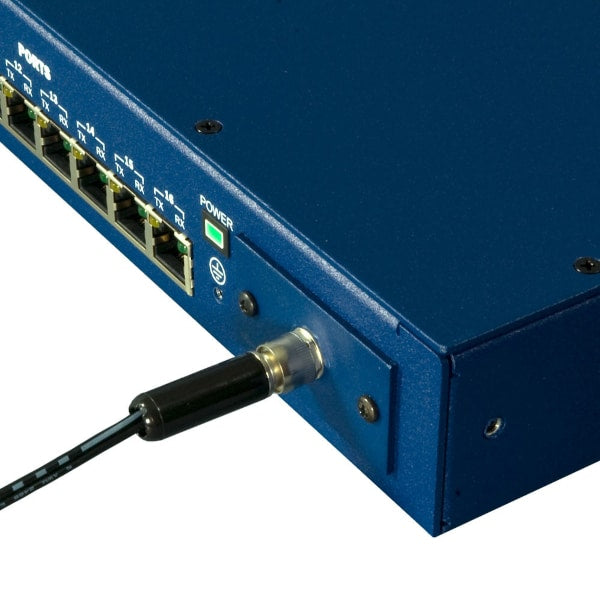

• 120V AC -adapter med låsestik inkluderet (12VDC @ 1A output, vare#TR125)
• For at lette installationen inkluderer 7 ′ CAT5 patch -kabel (blå, vare#CA246) og crossover -kabel (gul, vare#CA251)
• Inkluderer RJ45 Loopbacks (en hver) til test af RS-422 og RS-485
• SEALEVEM SEALINK -software understøtter Microsoft Windows og Linux -operativsystemer

specifikationer
