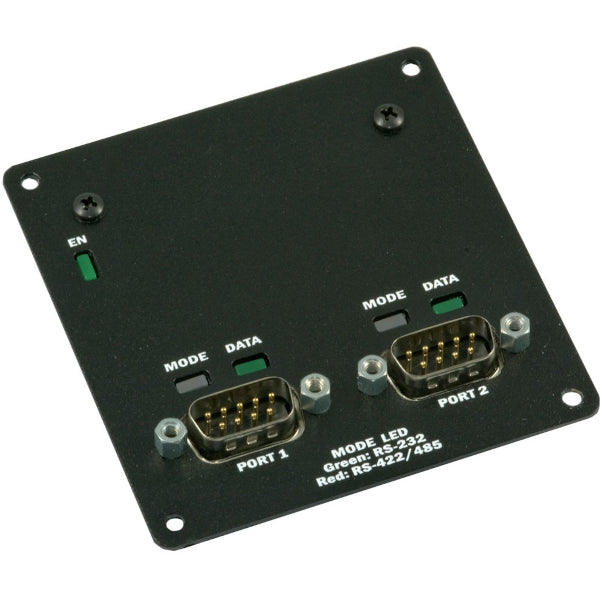

Sealevel 2223-KT USB til 2-port RS-232, RS-422, RS-485 DB9 Serial Interface Adapter

SEALEVEL 2223-KT Serial Interface Adapter leverer to softwarekonfigurerbare RS-232, RS-422 eller RS-485 porte via en intern USB -forbindelse. Alle konfigurations- og elektriske grænsefladevalg håndteres gennem chauffør, Fjernelse af behovet for at åbne indkapslingen for at indstille jumpere eller switches. Hver serie Havn er individuelt konfigurerbar for RS-232, RS-422 og RS-485 med de elektriske interfaceindstillinger opretholdt lokalt.

Sealevel Seacom USB -software chauffører og værktøjer gør installation og drift let ved hjælp af Microsoft Windows -operativsystemer. Når du har installeret softwaren, skal du blot tilslutte 2223-KT til et internt USB-header-stik og derefter starte systemet. Serien porte anerkendes som standard Com porte Af værtssystemet, der muliggør kompatibilitet med ældre software. Alle SEALEVE-SEALINK USB-serielle adaptere bruger en statsmaskinarkitektur, der reducerer værtscomputerens overhead i høj grad, når man kommunikerer over flere serielle porte samtidig under understøttelse af datahastigheder til 921,6k BPS. Status LED'er På tavlen angiver strøm, seriel dataaktivitet og elektrisk grænseflade.

SEALEVEL 2223-KT er USB-busdrevet, så der er behov for nogen ekstern strømforsyning. En 2 mm 4-polet molex lodret header giver en intern USB-forbindelse til dit værtssystem. For EBX og større bundkort med en 0,1 ombord USB -header, bestil CA260 interne USB -kabel. For mindre bundkort med en 2 mm ombord USB -header, bestil CA383 interne USB -kablet. Standard driftstemperaturområde af SEALINK-adaptere er 0 ° C til 70 ° C og udvidet temperaturområde (-40 ° C til 85 ° C) er valgfri.

Det intelligente Porthole -design er perfekt til at udvide industrielle computerplatforme ved kun at bruge en intern USB -forbindelse. iporthole -moduler inkluderer en intelligent USB I/o Board med Sealevel's innovative porthole -monteringsplade til installation i en pålidelighed eller brugerdefineret indkapsling. Design blot 3,2 x 3,1 Porthole -montering af fodaftryk i din indkapsling for at blande og matche iporthole USB I/o Moduler for maksimal konfigurerbarhed. Porthole-fodaftrykket tilbyder en standardiseret metode til grænseflade i den virkelige verden I/o Forbindelser.

Funktioner

• Sammenlignet med ROHS- og WEEE -direktiver
• Hver port individuelt softwarekonfigurerbar til RS-232, RS-422 eller RS-485
• Elektriske interfaceindstillinger opretholdes på tværs af flere computere
• High Speed ​​UART med 128-byte TX FIFO og 384-byte RX FIFO
• Understøtter datahastigheder til 921.6k BPS
• Automatisk RS-485 Aktiver/deaktiver
• Status -LED'er viser valg af elektrisk interface og seriel dataaktivitet
• Power LED viser forbindelse til vært
• Drevet af USB -forbindelse
• To DB9M-stik med fulde modemkontrolsignaler implementeret i RS-232-tilstand
• Sealevel Seacom Software understøtter Windows 98SE/ME/2000/XP og Vista -operativsystemer
• Bruger Molex 4-Pin lodret 2 mm låsehoved til USB-forbindelse (Mating Connector Molex# 35507-0400)

specifikationer

Datablad:
