Safran Skydel Wavefront Software-defineret CRPA-testsystem
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Skalerbar fra 2 til 16 multifrekvente antenneelementer
- - 1 til 4 frekvenser (L1, L2, L5 og E6)
- - GNSS og interferens kombinerede output
- Interferens: fastklemning, forfalskning og gentagelse
- - Integreret i softwaren (GUI og API)
- - simulere samtidig flere trusler
- -Dynamiske sendere med brugerdefinerede bølgeformer
- Kontinuerlig fasesynkronisering
- -Automatiseret synkroniseringsprocedure i realtid
- -Fase sammenhæng: <1⁰ (1-sigma)-Mål
- - Power Offset: 0,5 dB
- - Meget hurtig starttid (<30 s)
%0A%20%09-%20GNSS%20og%20interferens%20kombinerede%20output%0A%20%09Interferens:%20fastklemning,%20forfalskning%20og%20gentagels...
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse

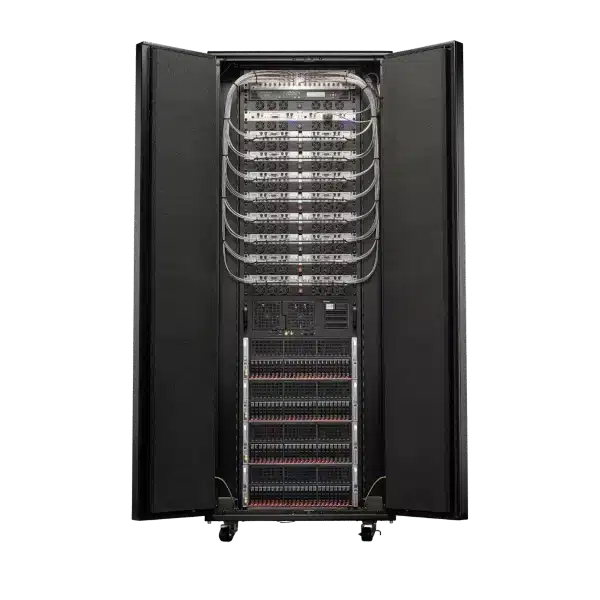

Safran Skydel Wavefront Software-defineret CRPA-testsystem
Safran Skydel Wavefront-systemet er designet til at teste fastklemning og forfalskning af elasticitet af CRPA og elektroniske systemer med flere elementer samt applikationer med høj dynamik.
Når man overvejer at bruge en ny enhed, er det vigtigt at teste den inden felting - især i applikationer som forsvar, hvor indsatsen er høj. Det er kritisk at teste disse enheder nøje med et ordentligt system, der kan opnå disse testkapaciteter.
Safran Skydel Wavefront -simuleringsmetode er den laveste omkostningsindstilling. Tidligere krævede simuleringstest for CRPA'er meget dyre og komplekse fasematrixudstyr. Hvis du nogensinde har overvejet en bølgefrontsimulator i fortiden, men fandt, at den var for kostbar eller for kompliceret, er det værd at se et andet kig, fordi innovation nu giver os mulighed for at gøre det tilgængeligt, effektivt og kraftfuldt. Simulering giver også fleksibiliteten til at dække flere testtilfælde hurtigt, og det er befordrende for hurtige iterationshastigheder.
Specifikationer
- GNSS -konstellationer og signaler:
- GPS: L1-C/A, L1C, L1-P, L2-P, L2C, L5;
- Navic;
- Glonass: G1, G2;
- Galileo: E1, E5a, E5b, E6, E6PRS, E6 har, E5altboc, PRS-støj, har-støj;
- Beidou: B1, B2, B1C, B2A;
- QZSS: L1-C/A, L2C, L5
- SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM
- Brugerdefinerede signaler
- 4 Bifrekvente antenneelementer
- 100s af jammere
- 2 spoofere
- 1 Simulator -controller
- 4 Simulatorknudepunkter
- 2 high-end GPU'er
- 10 GB Ethernet -kort
- 4 N310 SDRS
- 2 x300 SDRS
- 1 EC2OS Referenceur
- 1 bølgefront distributionsmodul
- 1 lydisoleret rack
Avanceret interferensgenereringsmodul
Generering af enkle og komplekse interferenssignaler er let med Skydels "Advanced Jammers" -modul. Ved hjælp af en dedikeret RF -output af en SDR kan interferenssignaler derefter blandes til GNSS -signaler. Interferensen kan enten være i båndet eller ude af båndet og består af mange bølgeformer af forskellige effektniveauer.
- Flere virtuelle sendere med brugerdefinerede bane og bølgeformer
- Brugerdefinerede bølgeformer (Chirp, CW, BOC, BPSK, AWGN & PULSE-modulationer kombination)
- Send vilkårlige IQ -data fra filen
- Dynamik anvendes til transmitterede signaler
Auto-kalibrering
En kontinuerlig auto-kalibrering sikrer frontjustering med høj præcisionsfase til CRPA-antennetestning.
M-kodesimulering
Safran Skydel WaveFront er det mest overkommelige Secret-niveau Militær signal (M-Code) Simulator, der er tilgængelig på markedet i dag. Dens patent-omgivende krypteringsstyringsteknik gør det til en foretrukken simulator til nationale forsvarstestlaboratorier.
Skalerbar arkitektur
Systemarkitekturen kan skalere op og ned afhængigt af antallet af elementer og signaler, der dikterer antallet af GPU'er, computere osv. Arkitekturen starter med at have simulatorknudepunkter. Hver knude svarer til et element i CRPA og er dedikeret til at simulere alle signaler til det specifikke element. Så hvis du skulle have en syv-element CRPA, ville du bruge syv knudepunkter til at udføre simuleringen.
Hver knude simulerer signaler med lav effekt eller "sandhed" såvel som højeffektsignaler såsom jammere og spoofere. Der er to forskellige RF -stier, som giver dig mulighed for at styre et enormt dynamisk magtområde. Derefter sendes de rigtige signaler til RF -distributionsmodulet i bunden, hvor de kombineres og bringes til et specifikt element. RF -distributionsmodulet giver også en feedback -loop til simulatorcontrolleren
Signal “Opbevar og analyser”
Med Safran Skydel Wavefront GNSS Simulator er det muligt at registrere de simulerede GNS'er og interferenssignaler på en disk i form af digitale IQSample -filer. Denne funktionalitet kan være meget nyttig til at analysere det genererede signal med ekstern efterbehandlingsværktøj (EX: MATLAB). Analysen kan udføres direkte på basebåndssignalet ved at undgå svækkelser, der blev indført ved op/ned -konvertering til/fra RF (Ex: øget støjgulv, fasestøj fra oscillatoren osv.).
For mere information:Safran
Klik her for relaterede produkter:GPS/GNSS -simulatorer
