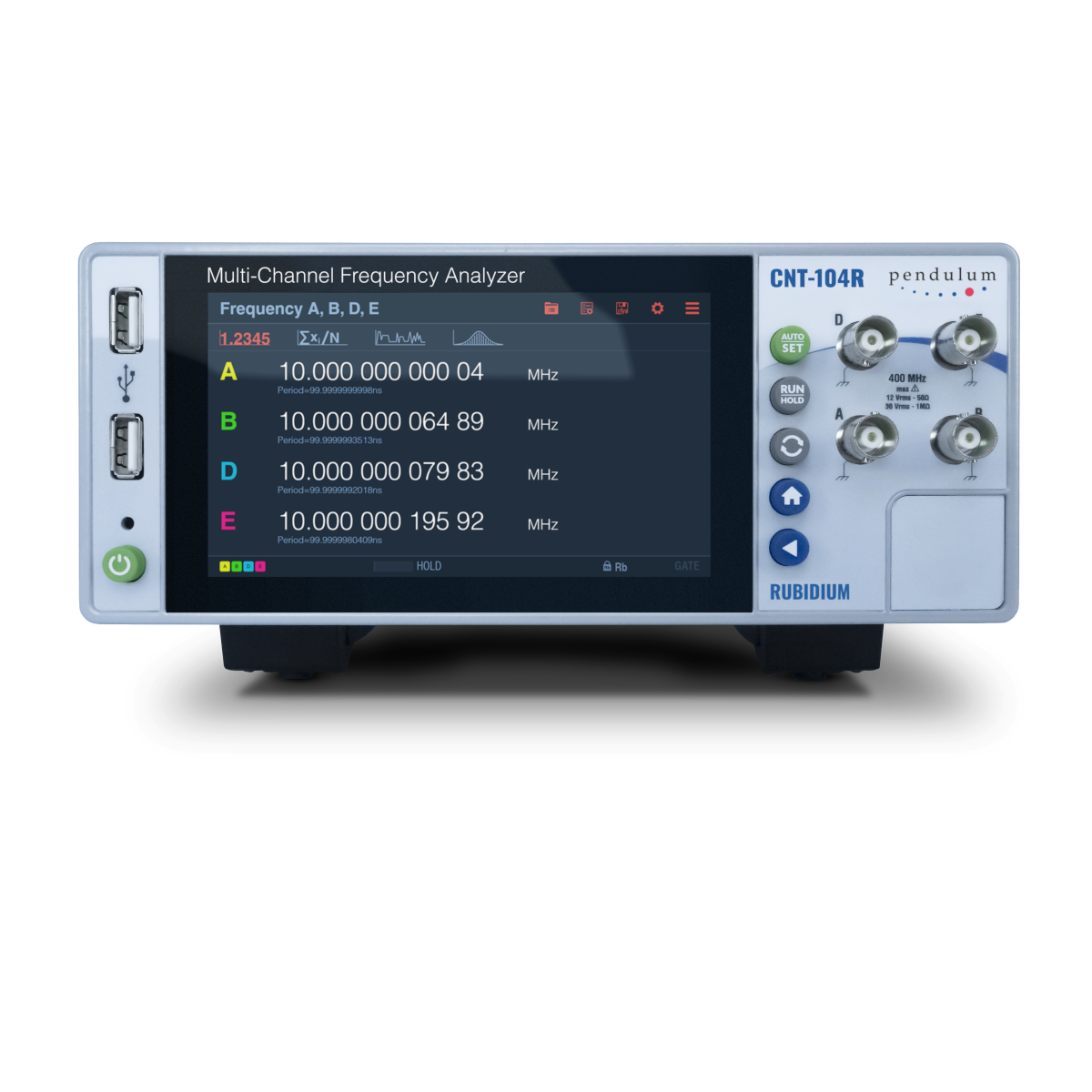

Pendulum CNT-104R Multi-kanal Rubidium Frekvens Kalibrator / Analyzer
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Dobbeltkanals 400 MHz frekvensanalysator-plus valgfri RF-kanal op til 24 GHz
- Måletilstande:
- 2 parallelle tællere i en kasse - GAP-fri nul-dead-tidsfrekvens/periode/bindemålinger
- Meget høj opløsning:
- Tid: 14 ps
- Freq.: 12-13 cifre/s - Meget høj mål. fart:
- 1m måler./s til intern hukommelse - Hurtig bushastighed;
- 170k mål/s i bloktilstand - Grafisk berøringsskærmskærm til indstillinger og visning af værdier, statistik (numerisk og distributionsgraf), trend- og modulationsdomæne
- Instrumentet kan kontrolleres lokalt via berøringsskærm eller mus eller eksternt (fra Anywere i verden) - via webgrænseflade eller VNC
Oplev mulighederne
Mere information
Beskrivelse
Pendulum CNT-104R er et nyt koncept for super-ydeevne multi-kanal frekvens- og tidsintervalkalibrering & analyse, i en bord-enhed. Det er en enhed til frekvens- og tidsintervalkalibrering, der kombinerer en ultra-stabil 10 MHz Rubidium frekvensreference med en 4-kanals avanceret frekvensanalysator. Du kan kalibrere op til 4 oscillatorer/ure parallelt samtidig på 4 indgangskanaler. Den valgfrie GNSS kontrol af Rubidium-uret eliminerer den lille aldringsdrift, hvilket giver en hidtil uset nøjagtighed i en kompakt enhed. På den store grafiske skærm kan du se drift over tid og frekvensfordeling samt traditionelle numeriske og statistiske parametre. CNT-104R har målinger uden huller, <7 ps tidsopløsning, 12-13 cifre/s frekvensopløsning, og variabel gate-tidsindstilling fra 50ns til 1000s.
Højeste ydeevne til F&U og metrologi
- Den ultra-høje opløsning på 12 til 13 cifre for 1s gate-tid giver hurtigere og mere nøjagtige kalibreringsresultater. Spor og sammenlign 4 parallelle signaler med 7 ps opløsning/tidsstempel, ved en indstillingsbar hastighed fra 1000s ned til 50 ns mellem prøver i hver kanal.
- Huller-fri, nul-dødtid tælling giver målinger uden tab af cyklus, selv for meget lange målinger.
- CNT-104R er også en højtydende Modulation Domain Analyzer (MDA) for den avancerede bruger. Takket være den høje hastighed på op til 20M målinger/s for 4 parallelle signaler, kan meget hurtige frekvens- eller fase/tidsændringer fanges i realtid.
Spare penge i produktionstest
- Den 4-kanals design muliggør 4 parallelle frekvensmålinger. Én CNT-104R kan erstatte 4 eksisterende frekvenstællere i et testsystem til en lavere pris/tæller, plus give en ultra-stabil referencefrekvens til teststanden. 5 instrumenter i én boks.
- Vælg mellem Ethernet eller WLAN som kommunikationsinterface til en PC/Laptop/Tablet, eller til testsystemcontrolleren.
- Høj bus-hastighed reducerer testtid i ATE testsystemer. Udfør hurtige blokmålinger op til 170k målinger/s. Testtiden er reduceret sammenlignet med eksisterende løsninger, og tid er penge.
Valgfri GNSS kontrol for ultimativ kalibreringsydelse
- Ved at bruge den valgfrie GNSS kontrol er 10 MHz frekvensreferencens nøjagtighed 1E-12 gennemsnitligt over 24 timer, dag efter dag, for evigt. Den indre aldring af Rubidium-uret er helt elimineret.
- Du kan bruge GNSS kontrol enten til kontinuerlig disciplinering af Rubidium-tidsbasen, eller som en engangs nulstilling af den akkumulerede aldringsdrift, f.eks. når du hovedsageligt arbejder i et GNSS-afvist miljø.
- Kalibrer 1-4 frekvenskilder på kort tid til 11 cifre usikkerhed
- GNSS-modtageren giver også en intern fase/tidsreference med en fremragende nøjagtighed
- Kalibrer 1-3 eksterne synkroniseringssignaler, med en usikkerhed på 10 ns rms til UTC
- Det bærbare format, korte opvarmningstid og GNSS muligheden gør CNT-104R til et fremragende “Rejse-ur” til Håndholdte testning af synkroniseringsure uden for det normale laboratorium.
- Kalibreringsresultater kan gemmes i intern hukommelse, på en USB-stick eller på en tilsluttet PC
