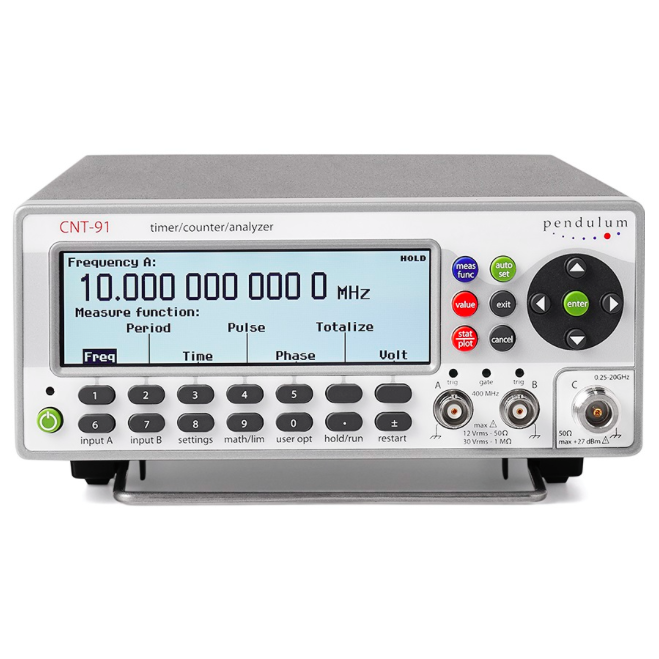

Pendul CNT-91 Avanceret frekvens og tidsintervalanalysator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Højeste præstationstæller
- 50 PS-tidsintervalopløsning
- Nul dødtid
- Kontinuerlig datastrømning under, ikke efter, målinger
- Op til 20 GHz rækkevidde, burst -målinger ned til 20 ns
Oplev mulighederne
Mere information
Beskrivelse
Pendul CNT-91 Avanceret frekvens og tidsintervalanalysator
Oversigt
Pendulet CNT-91 frekvens timer/tæller/analysator er den højeste ydelsestæller til måling, analyse og kalibrering af frekvens, tidsinterval og fase. I produktionstestsystemer, F & U, kalibreringslaboratorium eller i Håndholdte; CNT-91 overgår enhver tæller på markedet for hastighed, opløsning, statistisk analyse og behandlingsfunktioner.
Ultra høj hastighed og opløsning
CNT-91 giver høj 50 PS-opløsning af enkelt skud eller 12 cifre/sek frekvensopløsning til indfangning af meget små tids- og frekvensændringer. Og viser op til 14 cifre på de opnåede værdier. CNT-91-timeren/tælleren/analysatoren behandler også en usædvanligt hurtig 250.000 målinger/sek til intern hukommelse med højst gemt 3,5 m målinger.
Grafisk display og præsentation af flere mode
Pendulfrekvens tællere understøtter en unik grafisk præsentation af resultater, herunder histogrammer, trendlinjer og modulation. På skærmen statistisk behandling af tilfældig signalfordeling og måleændring vs. tid, fra langsom drift, til hurtig jitter og modulation. Komplet analyse inklusive middelværdi, min., Maks. P-P, standardafvigelse og Allan-afvigelse kan ses i både grafiske og numeriske formater.
Med TimeView, Modulation Domain Analyzer Software (valgfrit) er CNT-91 statistisk behandling mere kraftfuld og giver udvidede analysekapaciteter.
Mikrobølgefrekvensområde og tidsbase
CNT-91 har et frekvensområde på 0,001Hz til 400 MHz standard med indstillinger til 3, 8, 14 og 20 GHz. To OCXO-indstillinger er tilgængelige: en med meget høj stabilitet (0,01 ppm/måned) og en med en ultrahøj stabilitet (0,003 ppm/måned).
Nul dødtid fanger individuelle perioder
I modsætning til standard gated frekvenstællere giver CNT-91 kontinuerlig tidsstempling af begivenheder, der fanger alle individuelle perioder, back-to-back uden dødtid, der måler enhver komplet begivenhedscyklus uden interpoleringsfejl. Denne proces giver mulighed for en mindst-kvadrat lineær regression af flere målinger, hvilket tilføjer 3 eller flere cifre til måleopløsningen.
GPIB/USB øgede gennemstrømning og effektivitet
USB og GPIB (IEEE 488.2) grænseflader er standard med CNT-91. GPIB -grænsefladen er SCPI/1999 -kompatibel og inkluderer en HP53131A -emuleringstilstand for nem inkludering i testsystemer designet til ældre model tællere. Dette eliminerer behovet for at genprogrammet systemkommandoer, når de erstatter ældre tællere med den moderne CNT-91.
Med en hurtig busoverførselshastighed på 2.600 individuelle måleresultater/sek via GPIB eller USB, sparer CNT-91 testsystemet tid og penge ved at øge gennemstrømningen, op til 90%.
For mere information:Pendul
