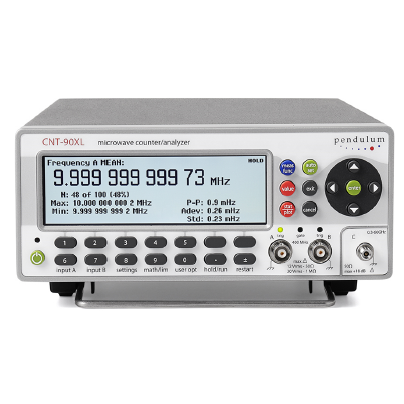

Pendul CNT-90XL-27G mikrobølgefrekvens tæller/analysator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- 2 instrumenter i en
- Mikrobølge -tæller/analysator
- 400 MHz Generelt Timer/tæller/tæller
- Frekvens, kraft, CW eller brast til 27 GHz
- Valgfri pulserede RF -målinger ned til 30 ns
- Hovedfri drift i Håndholdte, via indbygget batteriindstilling
Oplev mulighederne
Mere information
Beskrivelse
Pendul CNT-90XL-27G mikrobølgefrekvens tæller/analysator
Oversigt
Pendulet CNT-90XL-27G pulserede RF-mikrobølgefrekvens-tæller/analysator er et fremragende værktøj til måling, analyse og kalibrering af mikrobølgefrekvens, effekt og pulserede RF-tidsparametre som pulsbredde og PRI. Uanset om det er i testsystemer, på F & U -bænken, i kalibreringslaboratoriet eller ude i Håndholdte, den høje opløsning og ultrahurtige CNT-90XL er den avancerede mikrobølge-tæller/analysator.
Den pulserede RF-indstilling muliggør målinger af pulser ned til 30 ns bredde plus PRI/PRF, frekvens i burst og effekt i burst, hvilket gør CNT-90XL ideel til radarprøve og kalibrering.
Applikationer og funktioner
- Pulsed, kvitret og Doppler -radarforsøg og kalibrering
- Mikrobølgeforbindelseskalibrering
- Testning af satellitkommunikationsudstyr
- RF og mikrobølgeinstrumenteringskalibrering
- RF -komponenter og moduler, herunder YIG og VCO -test
- Medicinsk RF -udstyrstest
Førende præstation
- Høj opløsning er afgørende for F & U og produktionstest. CNT-90XL opfylder dette krav med 100 ps enkelt skud (tid) eller 12 cifre/s (frekvens). Opnåede værdier vises med op til 14 cifre.
- Til kalibreringsformål tilbyder CNT-90XL meget høj nøjagtighed gennem et valg af ultra-stabile interne OCXO-tidsbaser.
- Både USB- og GPIB -grænseflader er standard. Med USB behøver du ikke at investere i et GPIB -interface -kort til din pc. GPIB fungerer i enten native SCPI/GPIB eller 53131 emuleringstilstand til plug-and-play-udskiftning i eksisterende ATE-systemer.
- Menuorienterede indstillinger reducerer risikoen for fejl. Værdifulde signalinformation, der er givet i multi-parameterskærme, fjerner behovet for andre instrumenter som DVM'er og scopes.
TimeView®, Modulation Domain Analysis SW
Det valgfri moduleringsdomæne SW Timeview® er det ultimative værktøj til at se og analysere dynamiske frekvensændringer i realtid ved anvendelse af pc-skærmen i høj opløsning, markørlæsninger og behandling, FFT-beregning for at finde moduleringsfrekvenser, ADEV-beregning af kort kort -Term stabilitet og mere.
Fremragende grafisk præsentation
En af de store funktioner i CNT-90XL er det grafiske display og de menuorienterede indstillinger. Den ikke-ekspert kan let foretage korrekte indstillinger uden at risikere dyre fejltagelser. Multi-parameterdisplayet viser hjælpemålingsværdier såsom effektniveau i DBM i frekvensmålinger.
Målingsværdier præsenteres både numerisk og grafisk. Den grafiske præsentation af resultater (histogrammer, tendenser osv.) Giver en meget bedre forståelse af arten af signaljitter. Det giver dig også et meget bedre overblik over ændringer vs tid, fra langsigtede tendenser som langsom drift, til hurtig modulation og transienter. Tre statistiske visninger af det samme datasæt kan ses: numerisk, histogram og modulation/tendens. Det er meget let at fange og skifte mellem visninger af de samme data.
Når du justerer en frekvenskilde til givne grænser, giver grænse -kvalificeringsværktøjet hurtigt og nøjagtig visuel vejledning. Tolerancegrænse markører vises visuelt, og den faktiske frekvens vises grafisk inde i eller uden for grænsemarkørerne. At videregive grænserne vil medføre en alarmindikation.
Det grafiske display viser frekvensændringerne over tid direkte på skærmen, for eksempel Doppler-frekvensskift i hastighedsradarsensorer, hurtig strømafbryder, FM eller AM. Indbygget statistisk behandling præsenterer numeriske stabilitetsdata og også frekvensfordelingshistogrammer på skærmen til analyse af frekvensstabilitet eller modulation.
Produktfunktioner og fordele
- Pulsede RF -målinger (valgfrit) inkluderer pulsbredde til 30 ns, PRI/PRF, frekvens i burst, strøm i burst
- Hurtig høj opløsningsfrekvens eller effektmålinger til modulation, Doppler-skift eller kortvarig analyse
- Meget kort erhvervelsestid på 25 ms (auto) eller nul (manuel)
- Høj følsomhed (-33 dBm)
- Statistisk behandling og grafisk histogram, tendens og moduleringsdisplay
- Overkommelig mikrobølgefrekvensoptælling
Batteriindstilling
CNT-90XL har en valgfri batteripakke med 90 WH-kapacitet, der er i stand til hovedfri drift i mindst 4,5 timer. I standby-tilstand kan batteripakken holde en ocxo varm og køre i over 24 timer. Batteri -drift af en frekvens tæller/analysator er værdifuld i tre forskellige applikationer:
- Hovedfri drift i Håndholdte
- Transport af højstabilitet OCXO for at opretholde stabilitet, hvilket giver øjeblikkelig brug på destinationen uden opvarmningstid
- Batteri-backup, der fungerer som en indbygget UPS (uafbrudt strømforsyning
Den hurtigste mikrobølgebælter
CNT-90XL mikrobølgeovn/analysatoren sætter en ny branchestandard til mikrobølgefrekvensanalyse og overgår enhver mikrobølgepuls eller CW-tæller på markedet vedrørende opløsning, hastighed og erhvervelsestid. CNT-90XL er verdens hurtigste mikrobølgebord og tilbyder en målehastighed op til 250.000 frekvensprøver/s, til avanceret statistisk analyse og til analyse af frekvens eller effekttransienter.
Den multifunktionelle CNT-90XL fungerer også som en 400 MHz generel timer/tæller/tæller med unik brugervenlighed med analysefunktioner til at se variationer i signalparametre både numerisk og grafisk.
