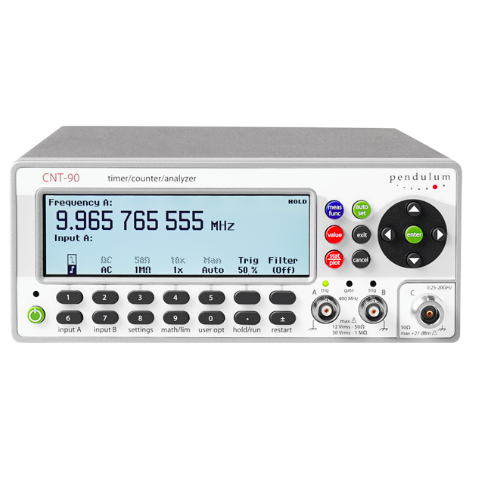

Pendul CNT-90 Grundlæggende frekvens tæller/analysator

Pendul CNT-90 BASIC FRECHTION-tæller/analysator

Oversigt

Pendul CNT-90 BASIC FRECHTION-tæller/analysator er fremragende til måling, analyse og kalibrering af frekvens, tid eller fase. I produktionstestsystemer, F & U, kalibreringslaboratoriet eller i Håndholdte; CNT-90 timer/tæller/analysator overgår mange eksisterende tællere på markedet.

Hurtig hastighed og høj opløsning

CNT-90 er en højtydende frekvensdæller med en hurtig målehastighed til 250.000 målinger/sek med en hukommelsesdybde på 750K til intern hukommelse; høj opløsning på 100 ps enkelt skud (tid); og 12 cifre/sek -opløsning (frekvens). CNT-90 tilbyder brugervenlighed, en multi-mode grafisk/numerisk skærm og forbedret kontrol over målinger til en meget konkurrencedygtig pris.

GPIB/USB øgede gennemstrømning og effektivitet

For PC-forbindelse er grænsefladerne PC og GPIB (IEEE 488.2) standard med CNT-90. GPIB-grænsefladen er SCPI/1999-kompatibel og inkluderer en skiftbar HP53131A-emuleringstilstand, for let inkludering i testsystemer designet til ældre model tællere, hvilket eliminerer behovet for at genprogrammet systemkommandoer udviklet til 53131A, når de erstatter disse ældre tællere med det moderne CNT-90.

Med en hurtig busoverførselshastighed på 2K -målingresultater/sek. (GPIB eller USB), CNT-90 sparer testsystemtid ved at øge gennemstrømningen op til 90%.

Nul dødtid

I modsætning til standard gated frekvenstællere muliggør CNT-90's kontinuerlige tidsstempling af begivenheder indfangning af alle individuelle perioder, back-to-back uden dødtid, måling af enhver komplet begivenhedscyklus uden interpoleringsfejl i begivenheder. Denne proces giver mulighed for en mindst-kvadrat lineær regression af flere målinger, hvilket tilføjer 3 eller flere cifre til måleopløsningen.

Mikrobølgefrekvensområde og tidsbase

CNT-90 har et frekvensområde på 400 MHz-standard med indstillinger til 3, 8, 14 og 20 GHz. To OCXO-indstillinger er tilgængelige: en med meget høj stabilitet (0,01 ppm/måned) og en med en ultrahøj stabilitet (0,003 ppm/måned).

Grafisk display og præsentation af flere mode

CNT-90 er en frekvensdisk med grafisk præsentation af resultater, herunder histogrammer, trendlinjer og modulation; der giver en forståelse af tilfældig signalfordeling og måleændring vs. tid, fra langsom drift, til hurtig jitter og modulation. Komplet statistisk analyse inklusive middelværdi, min., Maks. P-P, standardafvigelse og Allan-afvigelse kan ses i både grafisk og numerisk format.

Med TimeView, Modulation Domain Analyzer Software (valgfrit) er CNT-90 statistisk behandling mere kraftfuld og giver udvidede analysekapaciteter.

Batteriindstilling

CNT-90 og CNT-90XL har en valgfri batteripakke med 90 WH-kapacitet, der er i stand til hovedfri drift i mindst 4,5 timer. I stand-by kan batteripakken holde en ocxo varm og køre i over 24 timer. Batteriets drift af en frekvensmatrat/analysator er værdifuld i tre forskellige applikationer:

• Hovedfri drift i Håndholdte
• Transport af højstabilitet OCXO for at opretholde stabilitet, hvilket giver øjeblikkelig brug ved destinationen uden opvarmningstid
• Batteri-backup, der fungerer som en indbygget UPS (uafbrudt strømforsyning)
