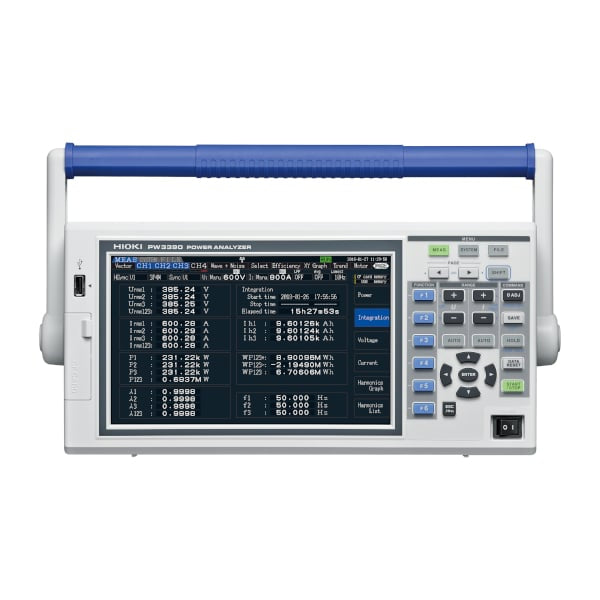

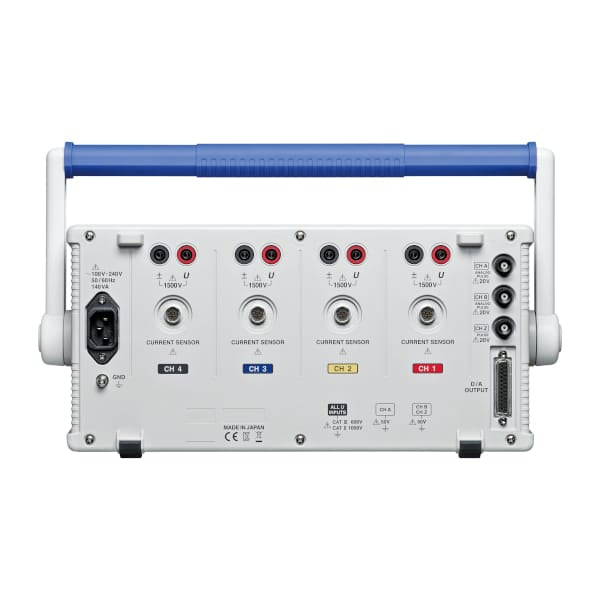

Hioki PW3390-02 Power Analyzer
Expected delivery time is 5 weeks
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- DC, 0,5 Hz til 200 kHz, 3-fase 4-leder, Høj Præcision Power Analyzer til Motor- og Inverter Effektivitetsanalyse
- D/A output
Opdag mulighederne
Mere information
Beskrivelse
Hioki bænkskabs effektmålere og effektanalysatorer er de bedste i klassen måleinstrumenter til måling af en-fase til tre-fase linjer med en høj grad af præcision og nøjagtighed. PW3390 er en højpræcisions, bredspektret power analyzer til måling af elektrisk effekt fra DC til inverterfrekvenser, der tilbyder fire indgangskanaler til støtte for en-fase og tre-fase invertermotorsystemer op til 4000 A AC/DC med overlegen nøjagtighed.
Høj-nøjagtighed, høj-hastighed beregning af transient-tilstandseffekt på 50 ms; harmonisk analyse; visning af øjeblikkelige bølgeformer; støjanalyse; og samtidig parallel beregning af alle parametre, inklusive effektivitetstab
Levering af høj nøjagtighed og mobilitet i én enhed
Hioki PW3390 Power Analyzer tilbyder ±0.04% ±0.05% f.s. effekt nøjagtighed, det bedste i sin klasse. Med en målebåndbredde på 200 kHz og flade amplitude- og fasekarakteristika op til høje frekvenser, samt en kraftfuld faseforskydningskorrektionsfunktion, der maksimerer effekten af sine originale strømfølere, kan PW3390 nu anvendes af forskere og udviklere til højfrekvent, lav effektfaktor effekt med absolut nøjagtighed. Anvend PW3390 og Hioki strømfølere til vurdering af effektkonverteringseffektivitet og analyse samt harmoniske studier af EV- og HEV-invertermotorer.
Grundlæggende specifikationer
Nøjagtighed garanteret i 6 måneder, gang med 6-måneders nøjagtighed med 1.25 for at opnå 1-års nøjagtighed.

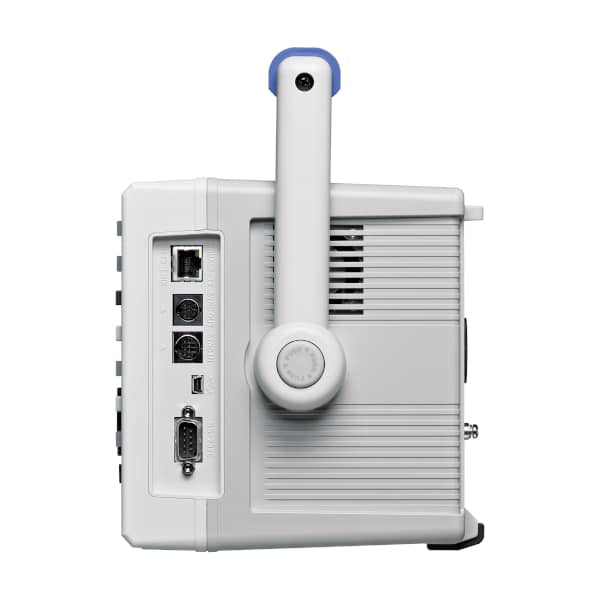

| Målelinjetype | En-fase 2-leder, en-fase 3-leder, tre-fase 3-leder, tre-fase 4-leder, Spænding 4 kanaler, Strøm 4 kanaler, Isoleret mellem hver kanal | |||||
|---|---|---|---|---|---|---|
| Måleobjekter | Frekvens, RMS spænding, spændingsmiddelværdi rektificering RMS ækvivalent, spænding AC komponent, spænding simpel gennemsnit, spænding grundlæggende bølgekomponent, spænding bølgeform top +, spænding bølgeform top -, spænding total harmonisk forvrængning, spænding ripple faktor, spænding ubalance faktor, RMS strøm, strømmiddelværdi rektificering RMS ækvivalent, strøm AC komponent, strøm simpel gennemsnit, strøm grundlæggende bølgekomponent, strøm bølgeform top +, strøm bølgeform top -, strøm total harmonisk forvrængning, strøm ripple faktor, strøm ubalance faktor, aktiv effekt, tilsyneladende effekt, reaktiv effekt, effektfaktor, spændings fasevinkel strøm fasevinkel, effekt fasevinkel, positiv retning strøm størrelse, negativ retning strøm størrelse, sum af positiv og negativ retning strøm størrelse, positiv retning effekt størrelse, negativ retning effekt størrelse, sum af positiv og negativ retning effekt størrelse, effektivitet, tab Strøm integration, aktiv effekt integration | |||||
| PW3390-03 kun: Moment, Rotation, Frekvens, Slip, eller Motor effekt | ||||||
| Harmonisk måling | Input: 4 ch, Synkroniseringsfrekvensområde: 0.5 Hz til 5 kHz, Antal harmoniske ordener: Max. 100. orden | |||||
| Støjmåling | Antal kanaler: 1 ch (vælg en kanal fra CH1 til CH4), Maksimal analysefrekvens: 200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz | |||||
| Motoranalyse (PW3390-03 kun) | Input: 3 ch (CH A, CH B, CH Z), Måleparametre: Spænding, moment, rotationshastighed, frekvens, slip, og motor effekt | |||||
| Måleområde | Spændingsområde: 15 til 1500 V, 7 områder Strømområde: 0.1 A til 20 kA (afhænger af strømføler) | |||||
| Effektiv måle effektområde | 0.0150 W til 39.600 MW (bestemmes automatisk af kombinationen af spændingsområde, strømområde, og målelinje) | |||||
| Grundlæggende nøjagtighed (45 til 66 Hz) | Spænding: ±0.04 % rdg. ±0.05 % f.s. Strøm: ±0.04 % rdg. ±0.05 % f.s. Aktiv effekt: ±0.04 % rdg. ±0.05 % f.s. | |||||
| Synkroniseringsfrekvensområde | 0.5 Hz til 5 kHz | |||||
| Frekvensbånd | DC, 0.5 Hz til 200 kHz | |||||
| Dataopdateringshastighed | 50 ms (For harmonisk/frekvensmåling, afhænger af synkroniseringsfrekvensen når mindre end 45 Hz) | |||||
| Skærmopdateringshastighed | 200 ms (Uafhængig af intern dataopdateringshastighed; bølgeform og FFT afhænger af skærmen) | |||||
| Auto-Save funktioner | Hver værdi gemmes på CF-kort under hver måleinterval (ikke tilgængelig for USB-lagring), OFF, 50 ms til 500 ms, 1 sek til 30 sek, 1 minut til 60 minutter, 15 indstillinger | |||||
| Eksterne grænseflader | LAN, USB (til kommunikation/memory), RS-232C (til kommunikation/LR8410 link), CF-kort, Synkroniseringskontrol, Ekstern kontrol | |||||
| Logger-tilslutning | Sender målte værdier trådløst til logger ved hjælp af en BluetoothⓇ trådløs teknologi seriell konverteringsadapter. (Understøttede enheder: Hioki LR8410 Link-kompatible loggere) | |||||
| Strømforsyning | 100 til 240 V AC, 50/60 Hz, 140 VA max. | |||||
| Dimensioner og vægt | 340 mm (13.39 in)B × 170 mm (6.69 in)H × 156 mm (6.14 in)D, 4.6 kg (162.3 oz) | |||||
| Inkluderede tilbehør | Brugsanvisning ×1, Strømkabel ×1, Målevejledning ×1, USB-kabel ×1, Indgangskabelmærke ×2, D-sub stik × 1 (PW3390-02, PW3390-03) | |||||
For mere information: Hioki
Specifikationer
Dokumenter
Datasheet:
Muligheder
Model Nr. (Ordrekode)
| PW3390-01 | |
|---|---|
| PW3390-02 | D/A output |
| PW3390-03 | D/A output, motoranalyse |
Bemærk: PW3390 understøtter ikke målinger af strøm og effekt alene. Valgfri strømsensor og spændingsledning er nødvendige for at måle strøm- eller effektparametre. Angiv inkludering af motoranalyse & D/A output ved bestilling for fabriksinstallation. Disse muligheder kan ikke ændres eller tilføjes efter levering.
