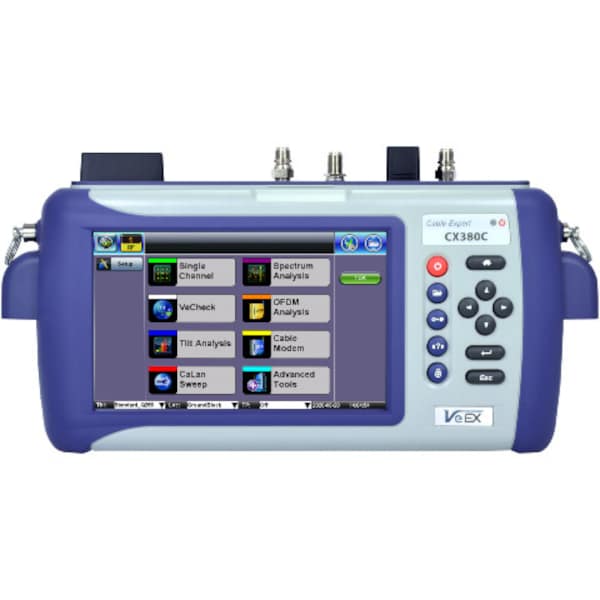

VEEX CX380C Avanceret anlægsvedligeholdelse
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
VEPAL CX380S-D3.1 er en næste generations testløsning designet til analoge og digitale kabel-tv-netværk med nøglevedligeholdelsesværktøjer inklusive forbedret spektrumanalyse med 1,8 GHz række Ethernet -testkapaciteter.
Oplev mulighederne
Mere information
Beskrivelse
VEEX CX380C Avanceret anlægsvedligeholdelse
VEEX CX380C har hurtig 1,8 GHz-spektrumanalyse og feje, Docsis 3.1 OFDM, Full SLM, V-Test Speedtest, OPM og TDR/DMM.Enkeltkanalmåling
Analoge og digitale luftfartsselskaber er meget forskellige med hensyn til signalindhold og effektfordeling og kræver således de avancerede SLM -teknikker, der understøttes i CX380C. I analog tilstand måles video- og lydniveauer, V/A, tilstødende kanal, C/N og HUM.I digital tilstand vises gennemsnitlig effekt, MER, pre-BER, post-BER, fejl sekunder og konstellationsdiagram. Brugerprogrammerbare placeringstærskler og kompensation af testpunkt er nyttige værktøjer, der muliggør hurtig, enkel og automatiseret test af bærersignaler. '
Avanceret digital kanalanalyse
Digitale billeder viser ikke signalnedsættelse, før det er for sent, fordi marginen mellem acceptabel kvalitet og fiasko er ret lille.Konstellationsdiagrammer
Et værdifuldt værktøj til at hjælpe med at registrere tilstedeværelsen af støj, fase jitter, interferens, forstærkningskomprimering, laserklipning og indtrængen, som alle påvirker den samlede signalkvalitet og reducerer således moduleringsfejlforholdet (MER).Adaptiv udligning
Den indbyggede udligning gør et godt stykke arbejde med at forbedre MER af et QAM-signal, men det er også vigtigt for teknikere at vide, hvor hårdt systemet arbejder for at sikre tilstrækkelig margin til systemnedbrydning. De aktive udligningshaner vises grafisk, hvilket giver et indsigtsfuldt billede af, hvilke vandhaner der arbejder hårdere for at overvinde svækkelser. Frekvensrespons og gruppeforsinkelse giver kraftig diagnostisk kapacitet.Dårlig frekvensrespons og gruppeforsinkelse påvirker QAM -signalintegritet. Typiske skyldige er marginalt afbalancerede forstærkere. Udligningen kan også være slukket for at muliggøre yderligere fejlfinding af marginale forstærkere.
Ægte spektrumanalysator
CX380C tilbyder en hurtig og kraftfuld spektrumanalysator, der inkorporerer avanceret teknologi til at fange forbigående indtrængen over et bredt frekvensområde med 70 dB displayområde. Justerbar RBW, signaltype og fejindstillinger optimerer signalrepræsentation og støjgulvydelse.Frekvensområdet er 5 MHz til 1,8 GHz, hvilket fuldt ud understøtter DOCSIS 3.1/4.0 -specifikationen. Den store 7 ”højopløsning TFT LCD har en hurtig opdateringshastighed, der bevarer og viser de fineste spektrumdetaljer. Betøringsskærmskontrol tillader hurtig on-the-fly-ændring af testparametre og forenkler målinger, mens vandrette og lodrette markører og min/max hold viser signalværdier øjeblikkeligt og forskellige signalparametre over tid.
Testprofiler, der består af bruger-totable parametre, såsom CF, Span, RBW og markørpositioner, kan gemmes og huskes for gentagen test. Bølgeformopbevaring gør det muligt for en bruger at sammenligne og kontrastere et fanget signal versus en aktuel måling i både overlejrede eller split skærmvisninger.
Laserklipning
Ingress- og impulsstøj kan forårsage signalklipning, når opstrøms fiberforstærkerindgange præsenteres for overdreven effektniveauer. Efterhånden som flere bærere føjes til returstien ved hjælp af kanalbinding, vil sammensat effekt til laseren stige.Almindelig sti Intermodulation Forvrængning (CPID/CPIM)
Fantastiske signaler, der vises i opstrøms sammensat af forvrængningsprodukter af nedstrøms signaler. Komponenter med lavere frekvens overføres gennem Diplex -filteret og forstærkes af returforstærkeren. Almindelige stierforvridninger er intermitterende af natur og er direkte relateret til dårlige forbindelser, korrosion, kninks og radiale revner i kablet.
Opstrøms indtrængen
Returstien er mere modtagelig for RF -værdiforringelser, fordi dette frekvensspektrum er stærkt brugt til skinke- og borgerbåndsradio -transmissioner. Interferens er ikke kun begrænset til RF -transmissioner; Impulsstøj genereret af elektriske motorer, afbrydere, lynnedslag, højspændingskraftledninger, køretøjsantændelser eller husholdningselektriske apparater ved abonnentens forudsætning er især skadelige for datatransmissioner, hvor korte interferensudbrud alvorligt kan reducere data gennemstrømning.Returstien er også meget sårbar over for et fænomen kendt som støjfonneling. Summationen af al uønsket støj (Gaussisk, indtrængen og impulsstøj), der kommer fra begge abonnenter, og selve kabletsanlægget påvirker returtransmissionssystemet og skal overvåges.
Platformhøjdepunkter |
NØGLEFUNKTIONER |
|
|
For mere information: Veex
Klik her for relaterede produkter: CATV -analysatorer
