Teseq NSG 438 / NSG 438A flagskib ESD Simulator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Luft- og kontaktudladning til 30 kV
- Batteri testet til 30'000 udledninger ved 30 kV
- Color Touch Panel Control
- Avanceret spænding-holdfunktion
- Aktivitetslog
- Sammenlignet med et stort udvalg af OEM og internationale standarder
- Indbygget ISO-selvkalibreringsprocedure
- Nemt og hurtigt udskiftelige udladningsnetværk
Oplev mulighederne
Mere information
Beskrivelse

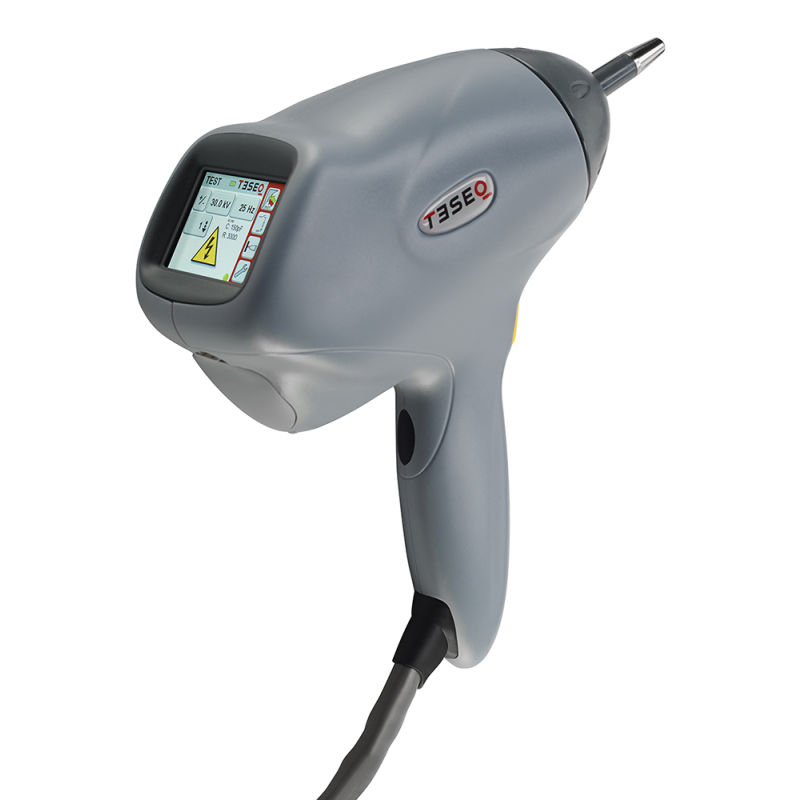

Ergonomisk design og avanceret funktionalitet. NSG 438 ESD -simulatoren er designet til at sidde komfortabelt i operatørens hånd, med driftsbetingelser konstant vist og tilgængelig på en lys, klar farve touch -skærm.

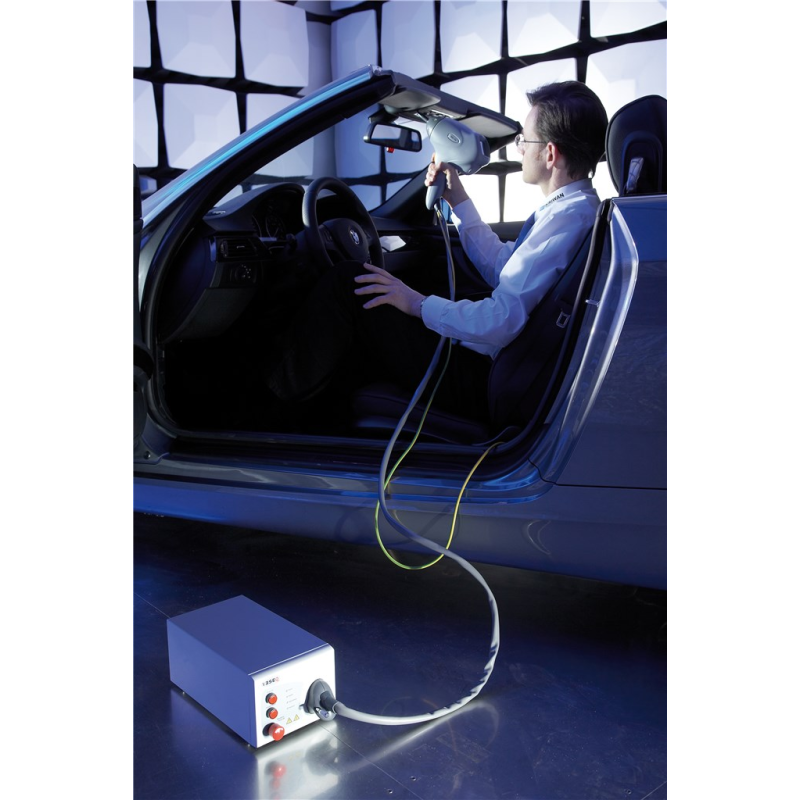

NSG 438 opfylder omfattende stort set alle internationale standardkrav. Baseret på over 60 valgfri decharge -netværk kan NSG 438 opfylde en af dagens bilproducenters standarder.
Simulatoren er enkel, praktisk og sikker at bruge. Hele spektret af parameterindstillinger inklusive polaritetsvalg, frit justerbar pulsrepetition, modfunktioner og udladningsdetektion er tilgængelig op til den maksimale udladningsspænding.

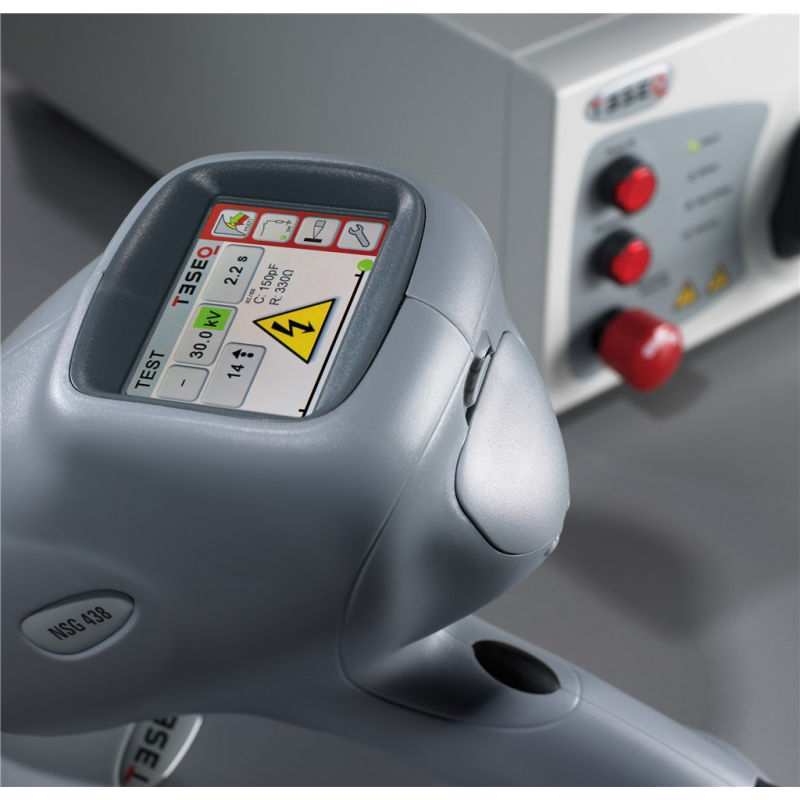

Farve berøringsdisplayet og tastaturet til parameterindgang viser de nøjagtige funktionelle og testdata med bruger-valgbart sprog til praktisk og sikker drift over hele verden. Simulatoren indeholder valg af variabel tærskel til nøjagtig udladningsdetektion. Denne detektionsfunktion kan slukkes, når man tester EUTs med ikke-ledige overflader, såsom plasthuse. Forprogrammerede indstillinger for IEC 61000-4-2 og ISO 10605 Sørg for, at simulatoren automatisk indstilles korrekt, og det passende udladningsnetværk er installeret. Den faktiske RC -værdi vises på alle tidspunkter. Støbte HV -afladningsnetværk i faste tilfælde eliminerer ionisering og lækage strømvirkninger. Præcis indstillede kombinationer af RC -komponenter garanterer bølgeformparametre for at være inden for tolerancer. En unik aktivitetslog er inkluderet, så typerne og antallet af ESD -simuleringer let kan rulles igennem for at kontrollere, hvad der er testet, og i hvilken tidsramme.
NSG 438A har desuden en indbygget, skiftet, 1 Mohm blødning af funktionen. Denne funktion er især nyttig i applikationer, hvor EUT -udladningspunktet ikke er forbundet til jorden (Eks: batteridrevet udstyr, stikstifter osv.). I sådanne tilfælde kan en opbygning i blødning af funktion undgå ekstern manuel blødning, der skal udføres mellem 2 udledninger.
| Parameter | Værdi |
|---|---|

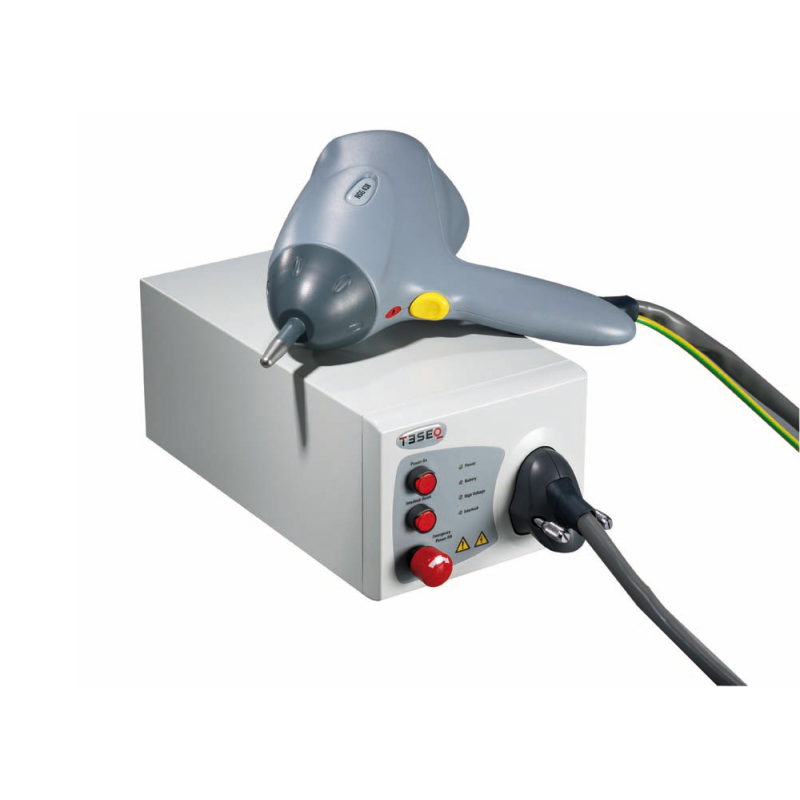

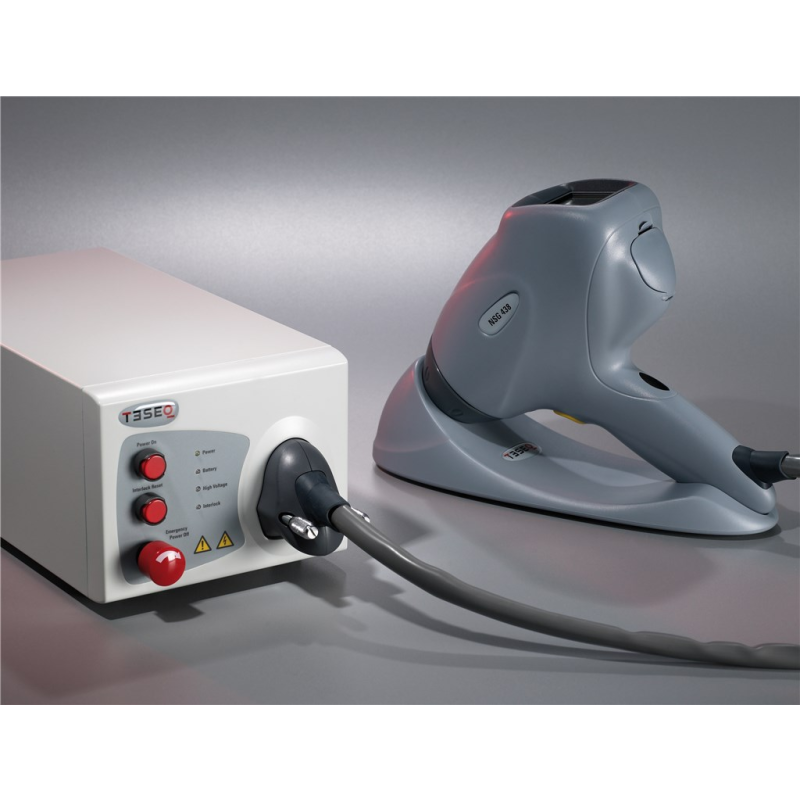

| Grundlæggende sæt | Bæretaske med: Udladningspistol, vugge til udladningspistol, højspændingsbaseenhed med indbygget batteripakke, hovedledningsadapter og batteriopladningsenhed (100 til 250 VAC), udladningsnetværk 150 PF/330 Ω, luft- og kontakt-discharge Tips, jordingskabel, brugervejledning, 25 mm udladningssfære |
| Pulsnetværk | Netværk 150 PF/330 Ω pr. IEC/EN 61000-4-2 og ISO 10605 (inkluderet) Valgfrit ISO 10605 Networks 330 PF/330Ω, 150 PF/2 KΩ og330 PF/2 KΩRange af RC-netværk til andre standarder: R = 0 Ω til 20 kΩ; C = 50 til 2000 PF |
| Udladningsspænding | Luftafgift: 200 V til 30 kV (i 100 V trin) Kontaktudladning: 200 V til 30 kV (i 100 V trin) |

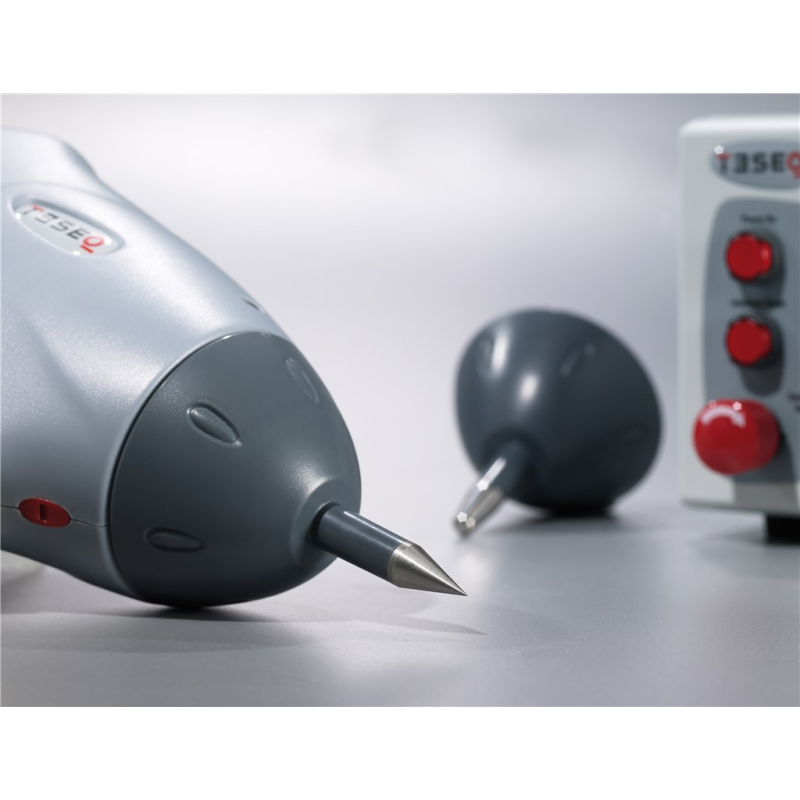

| Udladningstips | Bold og punkt pr. IEC og tilbud, der udskiftes med gevindhætte |
| Opladningsspændingsmåling | KV, nøjagtighed bedre end ± 5% (stabiliseret) |
| Udladningsdetektering (kun luftudladning) | Angivet med KV -symbolet, der vises i omvendt også akustisk i driftstilstand for 'enkelt'. Justerbart tærskelniveau. |
