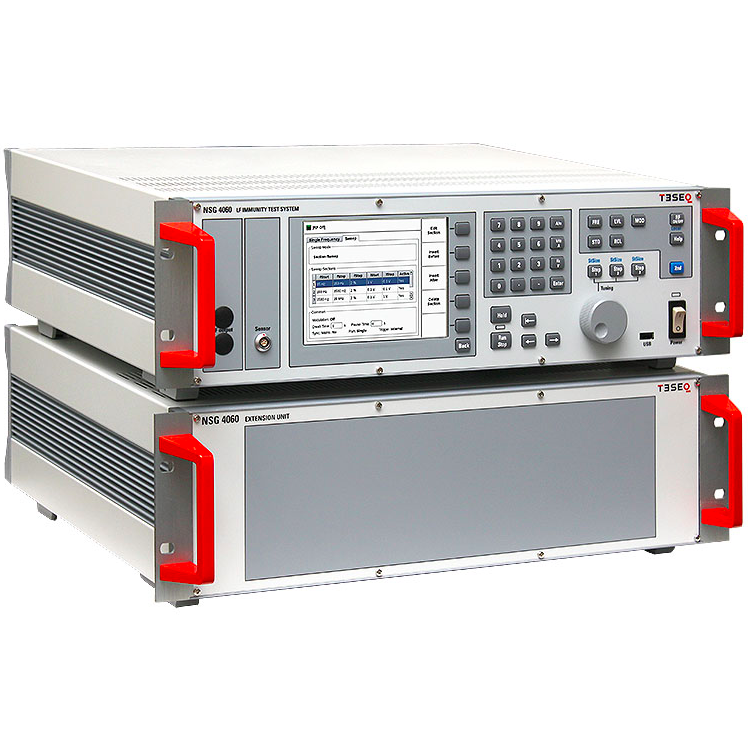

Teseq NSG 4060 -serie Lavfrekvensimmunitetstestsystem
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Signalgenerator og integreret effektforstærker 15 Hz til 150 kHz
- Møder IEC/EN 61000-4-16 i kombination med NSG 4060-1
- Møder IEC/EN 61000-4-19 i kombination med CDND M316-2 for spænding og CT 419-5 til aktuel testning
- Mødes IEC/EN 60255-26 Bilag A i kombination med CN 60255-26
- Forberedte testkonfigurationer til IEC/EN 61000-4-16 og IEC/EN 61000-4-19
- 5.7 ”farvedisplay
- Flere EUT -overvågningsmuligheder
Oplev mulighederne
Mere information
Beskrivelse
Teseq NSG 4060 -serie Lavfrekvensimmunitetstestsystem
NSG 4060 er et EMC -immunitetstestsystem for frekvensområdet 15 Hz til 150 kHz. Den består af en sinusbølgegenerator, effektforstærker, EUT -overvågningsgrænseflader og forskellige koblingsenheder afhængigt af applikationen, dvs. e. NSG 4060-1 til test af IEC / EN 61000-4-16 inklusive forstyrrelsestest for kort varighed for DC, AC fra 162/3 Hz til 200 Hz og testniveauer op til 300 V. Spændingstest i henhold til IEC / EN 61000-4-19 Kræver kombinationen med CDND M316-2. Det inkluderer den differentielle tilstandskobling og afkobling og den krævede 10 Ω impedans af forstyrrelseskilden. Aktuel test i henhold til IEC / EN 61000-4-19, f.eks. Test af elektricitetsmålere kræver kombinationen med CT 419-5.
Den kraftfulde og brugervenlige firmware gør NSG 4060 uafhængig af en ekstern pc og kontrol -software, men den kan også være fjernstyret til systemdrift. En del af NSG 4060's levering er en USB-til-seriel / optisk konverter, der tilbyder potentiel gratis fjernbetjening.
Tekniske specifikationer NSG 4060 i kombination med NSG 4060-1
| Ansøgning: | IEC 61000-4-16 Edition 2.0, EN 61000-4-16: 1998 / FPRA3: 2015 |
| Frekvensområde | Kort varighedstest 1 S: DC, 162/3 Hz til 200 Hzsweep og kontinuerlig test: 13 Hz til 150 kHz |
| Udgangsspænding | Kort varighedstest 1 S: 0,1 VRMS til ≥300 VRMS (maks. 2 A), 0,1 VRMS til 100 V DCSWEEP og kontinuerlig test: 0,1 VRMS til ≥30 VRMS |
| Fasesynkronisering: | 0° |
| Harmonisk forvrængning: | Kort varighedstest: <10%fejning og kontinuerlig test: <1% |
| Stigning og faldtid for DC -udgangsspændingen ved ON / OFF -skift: | mellem 1 til 5 μs |
| Outputimpedans: | 50 Ω ± 10% |
Tekniske specifikationer NSG 4060 i kombination med CDND M316-2
| Ansøgning: | IEC 61000-4-19 udgave 1.0, EN 61000-4-19: 2015 |
| Frekvensområde: | 2 kHz til 150 kHz |
| Udgangsspænding: | 0,1 VRMS til ≥20 VRMS |
| Outputimpedans: | 10 Ω ± 30% |
| Harmonisk forvrængning: | <5% |
| Pulsmodulation | Moduleringsfrekvensområde: 3 Hz til 10 khzfrekvensopløsning: 0,01 Hzduty -cyklus: 50%stigning / faldtid (10% / 90%): <10 μs |
Tekniske specifikationer NSG 4060 i kombination med CT 419-5
| Ansøgning: | IEC 61000-4-19 udgave 1.0, EN 61000-4-19: 2015TR 50579: 2012 |
| Frekvensområde: | 2 kHz til 150 kHz |
| Outputstrøm: | 2 kHz til 30 kHz 0,1 A til ≥4 A30 kHz til 150 kHz 0,1 A til ≥2 a |
| Harmonisk forvrængning: | <5% |
| Pulsmodulering: | Moduleringsfrekvensområde: 3 Hz til 10 khzfrekvensopløsning: 0,01 Hzduty -cyklus: 50%stigning / faldtid (10% / 90%): <10 μs |
| Outputimpedans: | 1 Ω ± 30% |
Generelle specifikationer NSG 4060
| Skærm: | 640 x 480, 5,7 ”farve |
| Outputstik: | 4 mm sikkerhedsbanan |
| Brugerport: | D -SUB 15 -pol med 4 TTL -indgange og 4 TTL -udgange +12 V / 100 Ma, -12 V / 100 Ma, +5 V / 100 Ma Strømforsyning |
| Overvågning af inputanalog: | BNC Socket, 0-24 V RI => 15 kΩ, 6 mV opløsning |
| Overvågning af digital input: | BNC -stik, 0 til 24 V via optisk kobling RI = 1,5 K Ω, skifte tærskel ca. 2 til 3 V |
| Overvågning af optisk input: | Optisk fiber, HP alsidig link HFBR0501 Series 40 KBD |
| Sensorindgang: | ODU -stik, 0 til 5 v ri≥4 kΩ, 6 mV opløsning |
| Ekstern moduleringsindgang: | BNC Socket (kun forberedt) |
| Rs232: | D-SUB 9-stang, op til 115200 BD |
| Rs232 Optisk: | Stik 2 x HFBRX523 Socket til 1 mm fiberoptisk kabel med længde mellem 5 m og 30 m med 115200 BD, for andre afstande 38400 BD, max. 50 m |
| Mains input: | 110 til 230 VAC 50 /60 Hz, autorangering |
| Størrelse (W X H X D): | 45 cm (19 “) x 15 cm (3HU) x 42,3 cm (med håndtag og fod) |
| Vægt: | ca. 15 kg |
| Papkasse: | 60 cm x 55 cm x 37 cm, vægt af papkasse ca. 2,3 kg (tom) |
Generelle specifikationer NSG 4060-1 Extension Unit
| Input / output -stik: | 4 mm sikkerhedsbananer |
| Størrelse (W X H X D): | 45 cm (19 “) x 15 cm (3HU) x 37,5 cm |
| Vægt: | ca. 35 kg |
| Pakningssag: | 66 cm x 55 cm x 32 cm, ca. 10 kg (tom) |
Tekniske specifikationer NSG 4060 i kombination med NSG 4060-1 og NSG 4060-OP1
| Ansøgning: | IEC 61000-4-16 Edition 2.0, EN 61000-4-16: 1998 / FPRA3: 2015 |
| Frekvensområde | |
| Kort varighedstest 1 S: | DC |
| Udgangsspænding | |
| Kort varighedstest 1 S: | 1 V til 330 V DC |
| Kontinuerlig test: | 1 V til ≥30 V DC |
| Løsning: | 0,01 v |
| Stigning og faldtid for DC -udgangsspændingen ved ON / OFF -skift: | mellem 1 til 5 µs |
| Outputimpedans: | 50 Ω ± 10% |
Generelle specifikationer NSG 4060-OP1
| Mains input: | 200 til 240 VAC 47/63 Hz |
| Størrelse (W X H X D): | 43 cm x 9 cm x 43 cm |
| Vægt: | ca. 13 kg |
Dokumenter
Teseq NSG 4060 -serie Lavfrekvensimmunitetstestsystem
NSG_4060 databladMuligheder
Teseq NSG 4060 -serie Lavfrekvensimmunitetstestsystem
NSG 4060-1 NSG4060-OP1Video
Teseq NSG 4060 -serie Lavfrekvensimmunitetstestsystem
NSG 4060 er et EMC -immunitetstestsystem for frekvensområdet 15 Hz til 150 kHz. Den består af en sinusbølgegenerator, effektforstærker, EUT -overvågningsgrænseflader og forskellige koblingsenheder afhængigt af applikationen, dvs. e. NSG 4060-1 til test af IEC / EN 61000-4-16 inklusive forstyrrelsestest for kort varighed for DC, AC fra 162/3 Hz til 200 Hz og testniveauer op til 300 V. Spændingstest i henhold til IEC / EN 61000-4-19 Kræver kombinationen med CDND M316-2. Det inkluderer den differentielle tilstandskobling og afkobling og den krævede 10 Ω impedans af forstyrrelseskilden. Aktuel test i henhold til IEC / EN 61000-4-19, f.eks. Test af elektricitetsmålere kræver kombinationen med CT 419-5.
Den kraftfulde og brugervenlige firmware gør NSG 4060 uafhængig af en ekstern pc og kontrol -software, men den kan også være fjernstyret til systemdrift. En del af NSG 4060's levering er en USB-til-seriel / optisk konverter, der tilbyder potentiel gratis fjernbetjening.
Tekniske specifikationer NSG 4060 i kombination med NSG 4060-1
| Ansøgning: | IEC 61000-4-16 Edition 2.0, EN 61000-4-16: 1998 / FPRA3: 2015 |
| Frekvensområde | Kort varighedstest 1 S: DC, 162/3 Hz til 200 Hzsweep og kontinuerlig test: 13 Hz til 150 kHz |
| Udgangsspænding | Kort varighedstest 1 S: 0,1 VRMS til ≥300 VRMS (maks. 2 A), 0,1 VRMS til 100 V DCSWEEP og kontinuerlig test: 0,1 VRMS til ≥30 VRMS |
| Fasesynkronisering: | 0° |
| Harmonisk forvrængning: | Kort varighedstest: <10%fejning og kontinuerlig test: <1% |
| Stigning og faldtid for DC -udgangsspændingen ved ON / OFF -skift: | mellem 1 til 5 μs |
| Outputimpedans: | 50 Ω ± 10% |
Tekniske specifikationer NSG 4060 i kombination med CDND M316-2
| Ansøgning: | IEC 61000-4-19 udgave 1.0, EN 61000-4-19: 2015 |
| Frekvensområde: | 2 kHz til 150 kHz |
| Udgangsspænding: | 0,1 VRMS til ≥20 VRMS |
| Outputimpedans: | 10 Ω ± 30% |
| Harmonisk forvrængning: | <5% |
| Pulsmodulation | Moduleringsfrekvensområde: 3 Hz til 10 khzfrekvensopløsning: 0,01 Hzduty -cyklus: 50%stigning / faldtid (10% / 90%): <10 μs |
Tekniske specifikationer NSG 4060 i kombination med CT 419-5
| Ansøgning: | IEC 61000-4-19 udgave 1.0, EN 61000-4-19: 2015TR 50579: 2012 |
| Frekvensområde: | 2 kHz til 150 kHz |
| Outputstrøm: | 2 kHz til 30 kHz 0,1 A til ≥4 A30 kHz til 150 kHz 0,1 A til ≥2 a |
| Harmonisk forvrængning: | <5% |
| Pulsmodulering: | Moduleringsfrekvensområde: 3 Hz til 10 khzfrekvensopløsning: 0,01 Hzduty -cyklus: 50%stigning / faldtid (10% / 90%): <10 μs |
| Outputimpedans: | 1 Ω ± 30% |
Generelle specifikationer NSG 4060
| Skærm: | 640 x 480, 5,7 ”farve |
| Outputstik: | 4 mm sikkerhedsbanan |
| Brugerport: | D -SUB 15 -pol med 4 TTL -indgange og 4 TTL -udgange +12 V / 100 Ma, -12 V / 100 Ma, +5 V / 100 Ma Strømforsyning |
| Overvågning af inputanalog: | BNC Socket, 0-24 V RI => 15 kΩ, 6 mV opløsning |
| Overvågning af digital input: | BNC -stik, 0 til 24 V via optisk kobling RI = 1,5 K Ω, skifte tærskel ca. 2 til 3 V |
| Overvågning af optisk input: | Optisk fiber, HP alsidig link HFBR0501 Series 40 KBD |
| Sensorindgang: | ODU -stik, 0 til 5 v ri≥4 kΩ, 6 mV opløsning |
| Ekstern moduleringsindgang: | BNC Socket (kun forberedt) |
| Rs232: | D-SUB 9-stang, op til 115200 BD |
| Rs232 Optisk: | Stik 2 x HFBRX523 Socket til 1 mm fiberoptisk kabel med længde mellem 5 m og 30 m med 115200 BD, for andre afstande 38400 BD, max. 50 m |
| Mains input: | 110 til 230 VAC 50 /60 Hz, autorangering |
| Størrelse (W X H X D): | 45 cm (19 “) x 15 cm (3HU) x 42,3 cm (med håndtag og fod) |
| Vægt: | ca. 15 kg |
| Papkasse: | 60 cm x 55 cm x 37 cm, vægt af papkasse ca. 2,3 kg (tom) |
Generelle specifikationer NSG 4060-1 Extension Unit
| Input / output -stik: | 4 mm sikkerhedsbananer |
| Størrelse (W X H X D): | 45 cm (19 “) x 15 cm (3HU) x 37,5 cm |
| Vægt: | ca. 35 kg |
| Pakningssag: | 66 cm x 55 cm x 32 cm, ca. 10 kg (tom) |
Tekniske specifikationer NSG 4060 i kombination med NSG 4060-1 og NSG 4060-OP1
| Ansøgning: | IEC 61000-4-16 Edition 2.0, EN 61000-4-16: 1998 / FPRA3: 2015 |
| Frekvensområde | |
| Kort varighedstest 1 S: | DC |
| Udgangsspænding | |
| Kort varighedstest 1 S: | 1 V til 330 V DC |
| Kontinuerlig test: | 1 V til ≥30 V DC |
| Løsning: | 0,01 v |
| Stigning og faldtid for DC -udgangsspændingen ved ON / OFF -skift: | mellem 1 til 5 µs |
| Outputimpedans: | 50 Ω ± 10% |
Generelle specifikationer NSG 4060-OP1
| Mains input: | 200 til 240 VAC 47/63 Hz |
| Størrelse (W X H X D): | 43 cm x 9 cm x 43 cm |
| Vægt: | ca. 13 kg |
