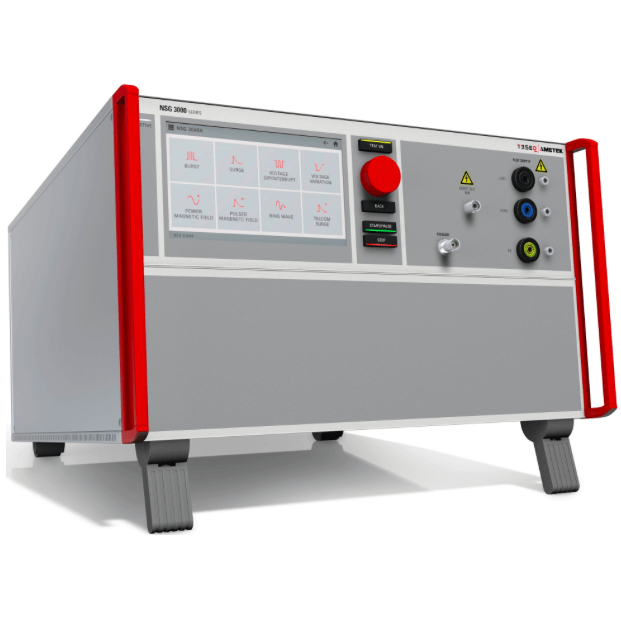

Teseq NSG 3060A Series multifunktionsgeneratorsystemer
Teseqs nye NSG 3060A udførte immunitetsgenerator tager det velprøvede, brugervenlige design af den meget succesrige NSG 3000-serie til et nyt niveau. Dette innovative design bruger modulær arkitektur til at tilvejebringe et alsidigt system, der kan konfigureres til grundlæggende testbehov og udvides til at imødekomme behovene hos sofistikerede testlaboratorier.
NSG 3060A er designet til at opfylde kravene til CE Mark og ANSI C62.41 -test og udfører tests for kombinationsbølgebølge, ringbølge og elektrisk hurtig forbigående (EFT) -pulser samt strømkvalitetstest (PQT). Omfattende ekspansionsfunktioner gør det muligt at konfigurere systemet til en meget bredere række applikationer.
Ved hjælp af avancerede komponenter sætter de selvstændige moduler nye standarder med hensyn til skift og faseansvarlighed og overskrider de eksisterende standarders krav. Med sine kraftfulde processorer kan NSG 3060A fuldstændigt opfylde de unikke koblingskrav, der er specificeret af ANSI C62.41. Denne standard kræver, at pulsamplituden justeres for fasepositionen af pulsen på AC -hovednettet og for amplituden af hovedspændingen.
En 7 ”berøringspaneldisplay med fremragende kontrast og farve er det mest slående træk ved den nye NSG 3060A. For hurtige og effektive dataindtastning inkluderer inputenheder et integreret tastatur og et tommelfingerhjul med yderligere nøgler til følsomhedsjustering.
Den brugervenlige grafiske displayhastighedstestopsætning. Hver parameters værdi er meget synlig, og alle indstillinger kan hurtigt vælges og ændres med de generøst størrelse berøringsindgangsknapper. En stylus er ikke nødvendig, og rampefunktioner programmeres hurtigt og nemt. Multi-trins testprocedurer kan oprettes, og deres sekvens- eller parameterværdier ændres let.
Brugerne kan foretage manuelle parameterændringer ved hjælp af tommelfingerhjulet, mens en test er i gang, hvilket giver en effektiv og hurtig metode til at identificere kritiske tærskelværdier. Funktionen Test Assistance (TA) giver brugerne mulighed for at starte standardiseret test med kun et par "klik" for at opnå hurtige, pålidelige resultater i et udviklingsmiljø.
NSG 3060A har en Ethernet -port til ekstern pc -kontrol. Den Windows-baserede kontrolsoftware forenkler testprogrammering og tillader samling af komplekse testsekvenser med forskellige pulstyper. Testrapporter kan genereres under testoperationen, så operatøren kan indtaste observationer, når testen skrider frem og øger effektiviteten af langsigtede tests.
Kombinationsbølgepuls 1, 2/50 - 8/20 μs (hybrid -surge -puls)
Puls er i overensstemmelse med IEC/EN 61000-4-5
| Parameter | Værdi |
|---|---|
| Pulsspænding (åbent kredsløb): | ± 200 V til 6,6 kV (i 1 V trin) |
| Pulsstrøm (kortslutning): | ± 100 a til 3,3 ka |
| Impedans: | 2/12 Ω |
| Polaritet: | positiv / negativ / alternativ |
| Puls gentagelse: | 10 s* op til 9'999 s (i 1 s trin) |
| Testvarighed: | 1 til 99'999 impulser, kontinuerlig |
| Fasesynkronisering: | Asynkron, synkron 0 til 359º (i 1º trin) |
| Kobling: | ANSI / IEC / ekstern |
Burst (EFT) 5/50 ns
Puls er i overensstemmelse med IEC/EN 61000-4-4
| Parameter | Værdi |
|---|---|
| Pulsamplitude: | ± 200 V til 4,8 kV (i 1 V trin) - Åben kredsløb ± 100 V til 2,4 kV (50 Ω matchingssystem) |
| Burst frekvens: | 100 Hz til 1000 kHz |
| Polaritet: | positiv / negativ / alternativ |
| Gentagelsestid: | 10 ms til 9'999 ms |
| Burst tid: | 0,01 ms til 9'999 ms, enkelt puls |
| Testvarighed: | 1 s til 9'999s, 1 min til 1600 min, uendelig |
| Fasesynchonisering: | Asynkron, synkron 0 til 359º (i 1º trin) |
| Kobling: | Intern ekstern |
Dips, afbrydelser og variationer
Overholder IEC/EN 61000-4-11, IEC/EN 61000-4-29
| Parameter | Værdi |
|---|---|
| Dips & afbryder: | Fra EUT -spændingsindgang til 0 V, 0% (1) |
| UVAR med valgfri variac: | Afhængig af model (var 3005A) |
| UVAR med trintransformator: | 0, 40, 70, 80% (INA 650XA) |
| Peak Inrush Aktuel kapacitet: | > 500 A (ved 230 V) |
| Skifttider: | 1 til 5 μs (100 Ω belastning) |
| Begivenhedstid (T-Event): | 20 µs til 9999 s, 0,5 til 9'999 cyklusser |
| Gentagelsestid: | 10 ms til 9'999 ms, 1 til 9'999 s |
| Testvarighed: | 1 til 99'999 begivenheder, uendelig |
| Fasesynkronisering: | Asynkron, synkron 0 til 359º (i 1º trin) |
Variationstest (kun med VAR 3005A)
overholder IEC/EN 61000-4-11
| Parameter | Værdi |
|---|---|
| UVAR med valgfri variac: | op til 265 V (i 1 V trin) eller op til 115% UIN (i 1% trin) |
| Faldende tid TD: | 1 ms til 9,999 ms, 0,5 til 9999 cyklusser, pludselig |
| Tid ved reduceret spænding TS: | 1 ms til 9,999 ms, 0,5 til 9999 cyklusser, |
| Øget tid ti: | 1 ms til 9,999 ms, 0,5 til 9999 cyklusser, |
| Gentagelsestid: | 1 s til 9'999 s |
| Begivenheder: | 1 til 99'999 |
Pulseret magnetisk Håndholdte i forbindelse med 702A
overholder IEC/EN 61000-4-9
| Parameter | Værdi |
|---|---|
| Håndholdte: | 100 til 1200 a/m |
| Polaritet: | positiv / negativ / alternativ |
| Gentagelsestid: | 10 s til 9999s (i 1 s trin) |
| Impedans: | 2 Ω |
| Spole / impedansfaktor: | 0,01 til 100,00 |
| Testvarighed: | 1 til 9'999 impulser, uendelige |
| Fasesynkronisering: | Asynkron, synkron 0 til 359º (i 1º trin) |
Kraftmagnetisk Håndholdte I forbindelse med MFT 30 eller MFO 6501 og MFC 30 & MFC 300
overholder IEC/EN 61000-4-8
| Håndholdte: | 1 til max. 40 A/M (i 1 A/M -trin) |
|---|---|
| Frekvens: | 50/60 Hz |
| Coil Factor: | 0,01 til 99,99 |
| Testvarighed: | 1 til 9'999 impulser, kontinuerlig |
