Teseq MDS 21B Absorberende klemme
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Som specificeret i CISPR 16-1-3/EN 55016-1-3
- Måling af forstyrrelseseffekt, ifølge CISPR 16-2-2/EN 55016-2-2, CISPR 13/EN 55013, CISPR 14-1/EN 55014-1 og EN 50083-2
- Fremragende til at bruge som diagnostisk værktøj og til måling af screening af dæmpning af koaksiale kabler
- Leveres med 6 dB attenuator og RF -kabel
Oplev mulighederne
Mere information
Beskrivelse

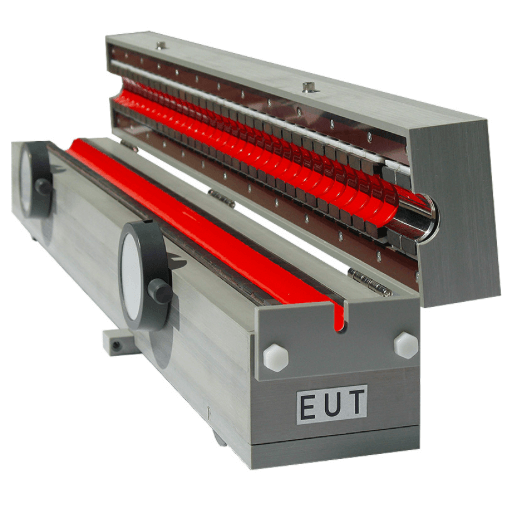

Teseq MDS 21B Absorberende klemme
I forbindelse med en målemodtager i henhold til CISPR 16-1-1 gør den absorberende klemme MDS mulighed for at måle interferenskapaciteten for radioprængere, såsom indenlandske apparater, elektriske værktøjer osv. Direkte; dvs. Ved at måle den strøm, der genereres af interfereren, og føres til dens forsyningskabel.
Den absorberende klemmemålemetode (ACMM) er beskrevet i punkt 7 i CISPR 16-2-2: Specifikation for radioforstyrrelse og immunitetsmålingsapparat og metoder-Del 2-2: Metoder til måling af forstyrrelser og immunitet-måling af forstyrrelseskraft. Selve den absorberende klemme er beskrevet i CISPR 16-1-3: Radioforstyrrelse og måleapparater-Hjælpemæssig udstyr-Forstyrrekraft.
| Frekvensområde: | 30 MHz til 1000 MHz |
|---|---|
| Typisk klemmefaktor: | Se graf |
| Kalibreret til modtagerimpedans: | 50 Ω |
| Stik: | N, kvinde |
| Maks. Nuværende (F <500 Hz): | 30 a |
| Maks. Indgangseffekt til immunitetstest: | 5 w |
| Diameter af apparatets strømkabel: | op til 20 mm |
| Dimension (WXHXD): | 610 mm x 115 mm x 80 mm |
| Vægt: | ca. 6,3 kg |
| Klassifikation: | kun til indendørs brug |
| Operation: | +5 ° C op til +40 ° C |
| Relativ luftfugtighed: | op til 80% |
Dokumenter
Teseq MDS 21B Absorberende klemme
MDS_21BMuligheder
Video
Teseq MDS 21B Absorberende klemme
I forbindelse med en målemodtager i henhold til CISPR 16-1-1 gør den absorberende klemme MDS mulighed for at måle interferenskapaciteten for radioprængere, såsom indenlandske apparater, elektriske værktøjer osv. Direkte; dvs. Ved at måle den strøm, der genereres af interfereren, og føres til dens forsyningskabel.
Den absorberende klemmemålemetode (ACMM) er beskrevet i punkt 7 i CISPR 16-2-2: Specifikation for radioforstyrrelse og immunitetsmålingsapparat og metoder-Del 2-2: Metoder til måling af forstyrrelser og immunitet-måling af forstyrrelseskraft. Selve den absorberende klemme er beskrevet i CISPR 16-1-3: Radioforstyrrelse og måleapparater-Hjælpemæssig udstyr-Forstyrrekraft.
| Frekvensområde: | 30 MHz til 1000 MHz |
|---|---|
| Typisk klemmefaktor: | Se graf |
| Kalibreret til modtagerimpedans: | 50 Ω |
| Stik: | N, kvinde |
| Maks. Nuværende (F <500 Hz): | 30 a |
| Maks. Indgangseffekt til immunitetstest: | 5 w |
| Diameter af apparatets strømkabel: | op til 20 mm |
| Dimension (WXHXD): | 610 mm x 115 mm x 80 mm |
| Vægt: | ca. 6,3 kg |
| Klassifikation: | kun til indendørs brug |
| Operation: | +5 ° C op til +40 ° C |
| Relativ luftfugtighed: | op til 80% |
