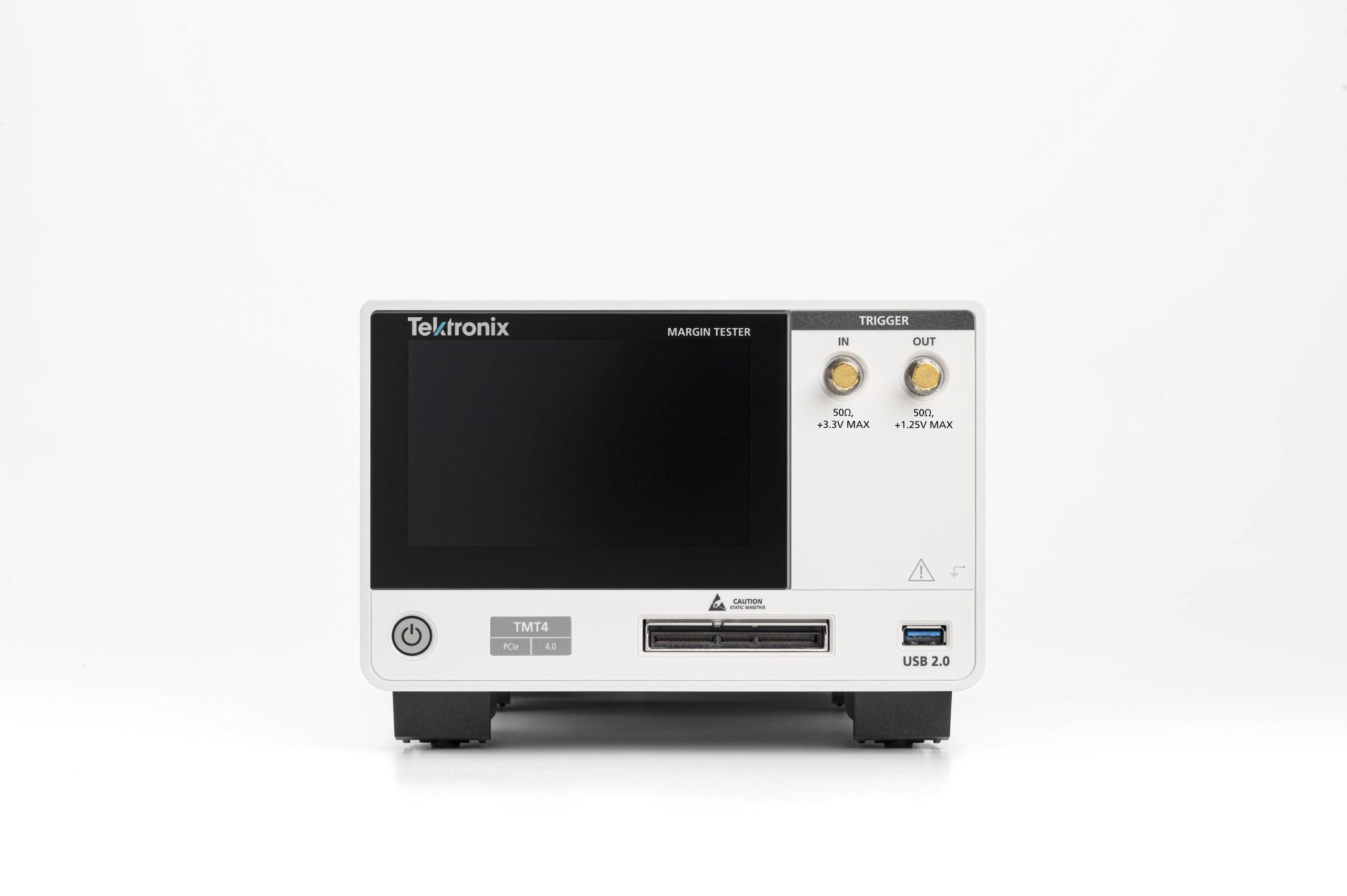

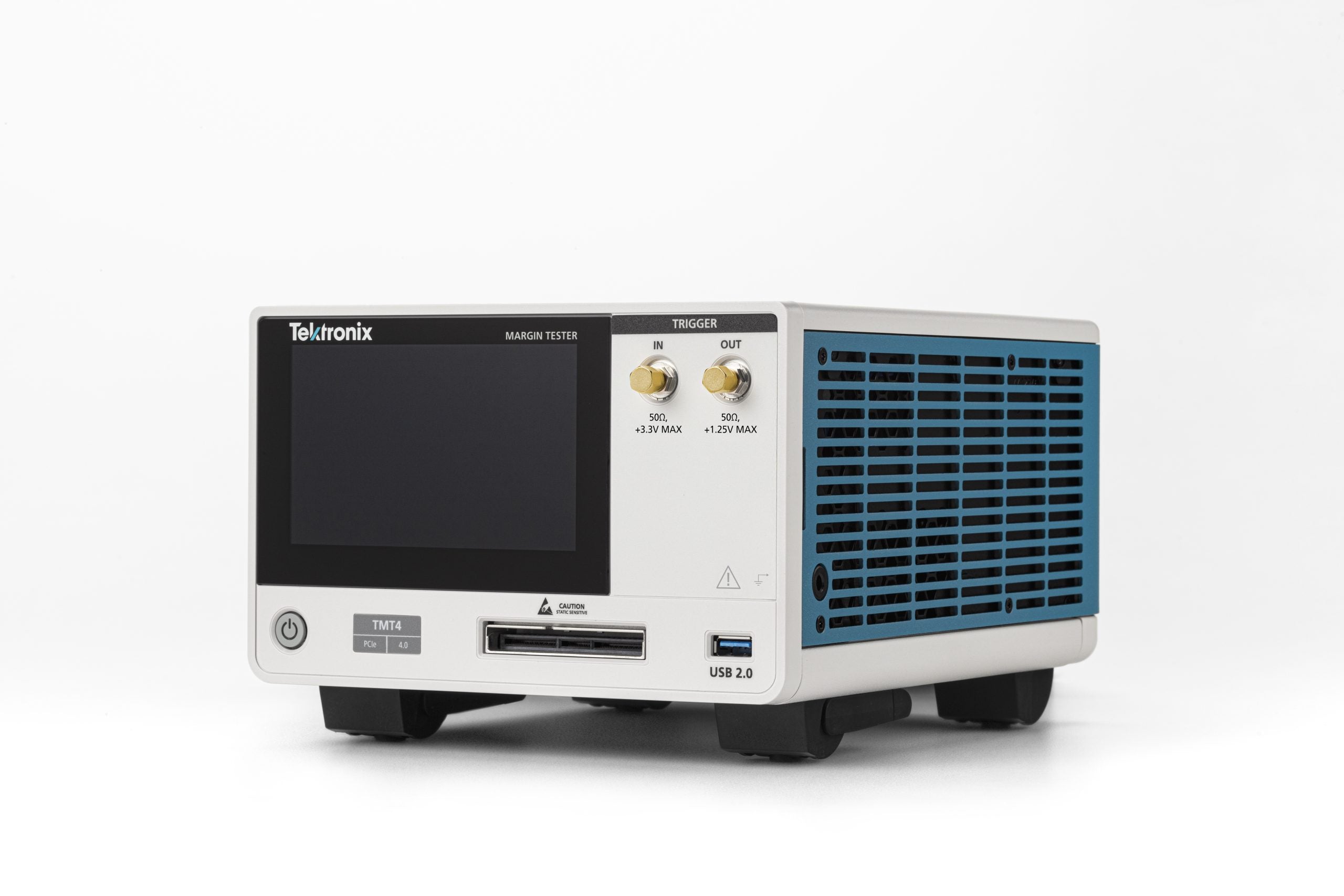

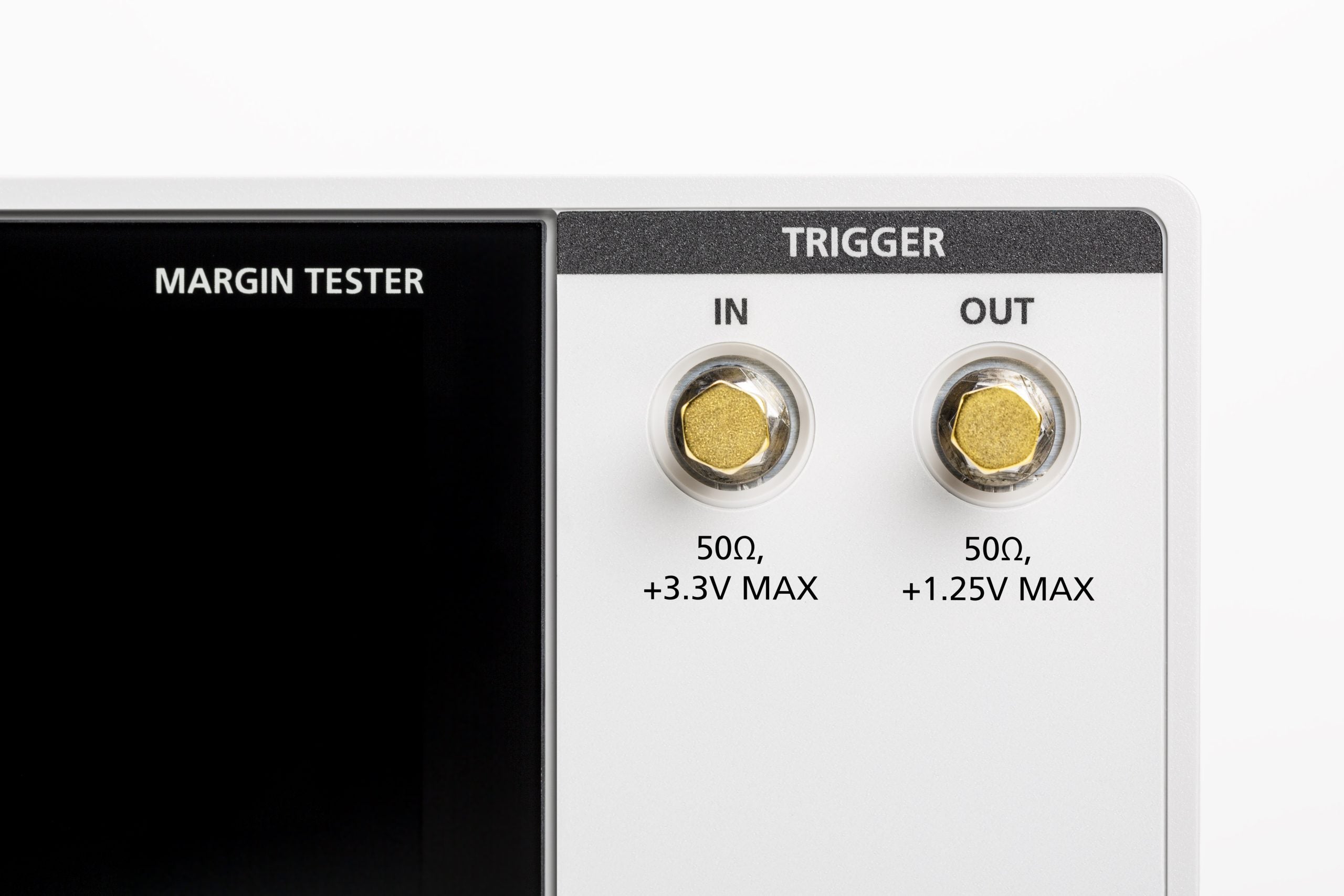

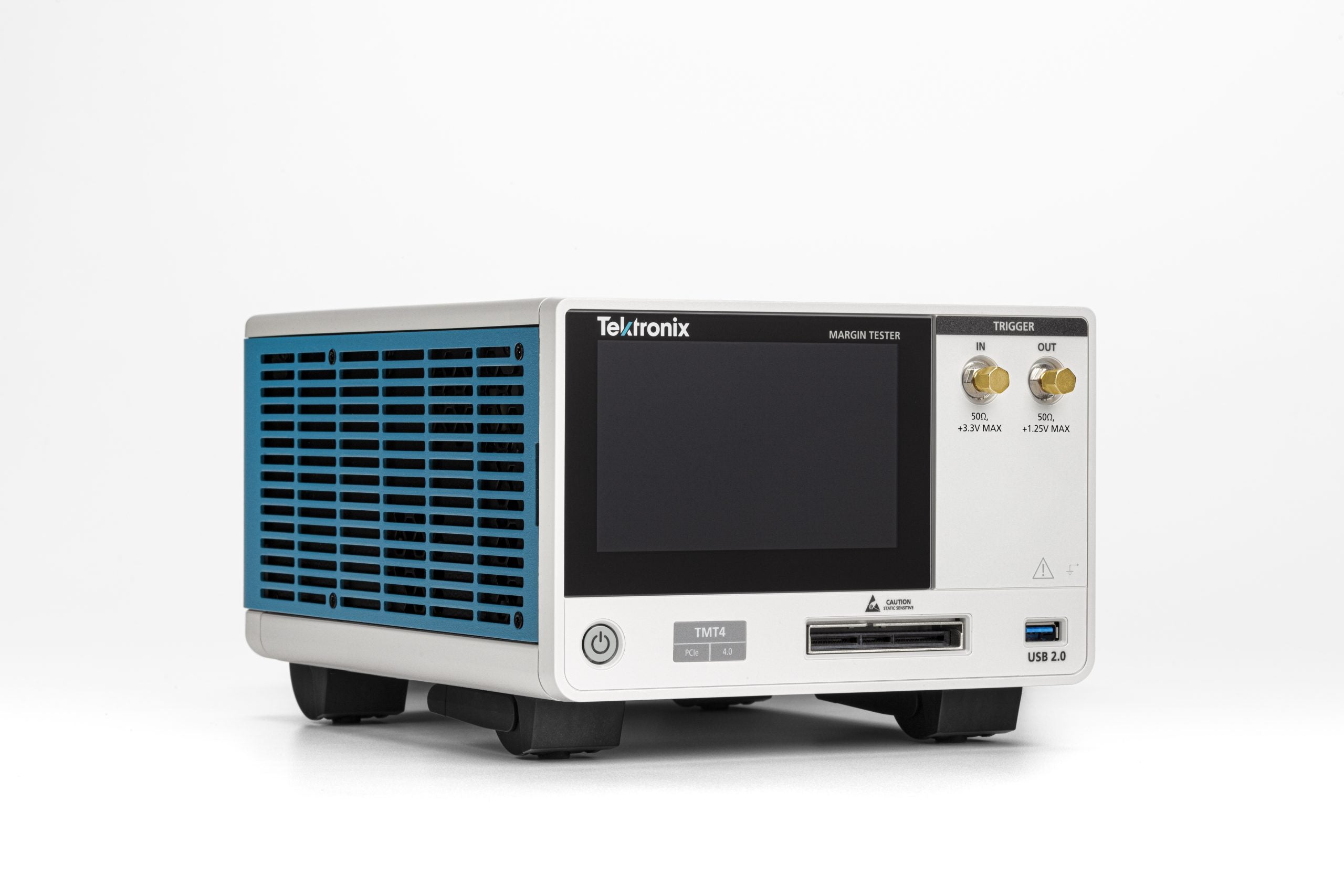

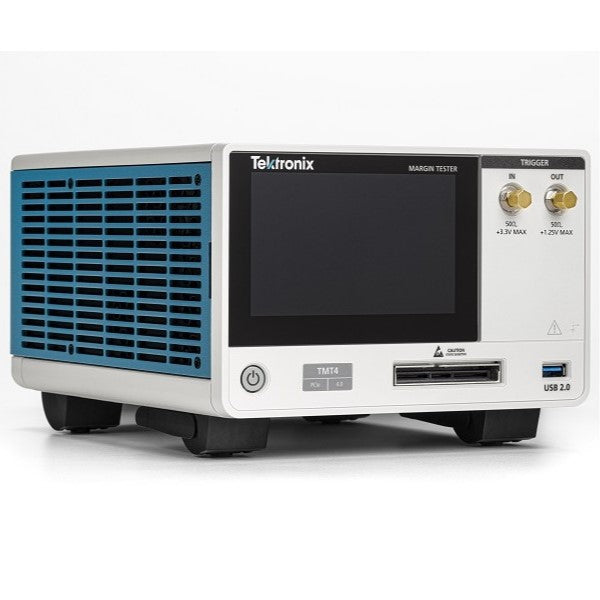

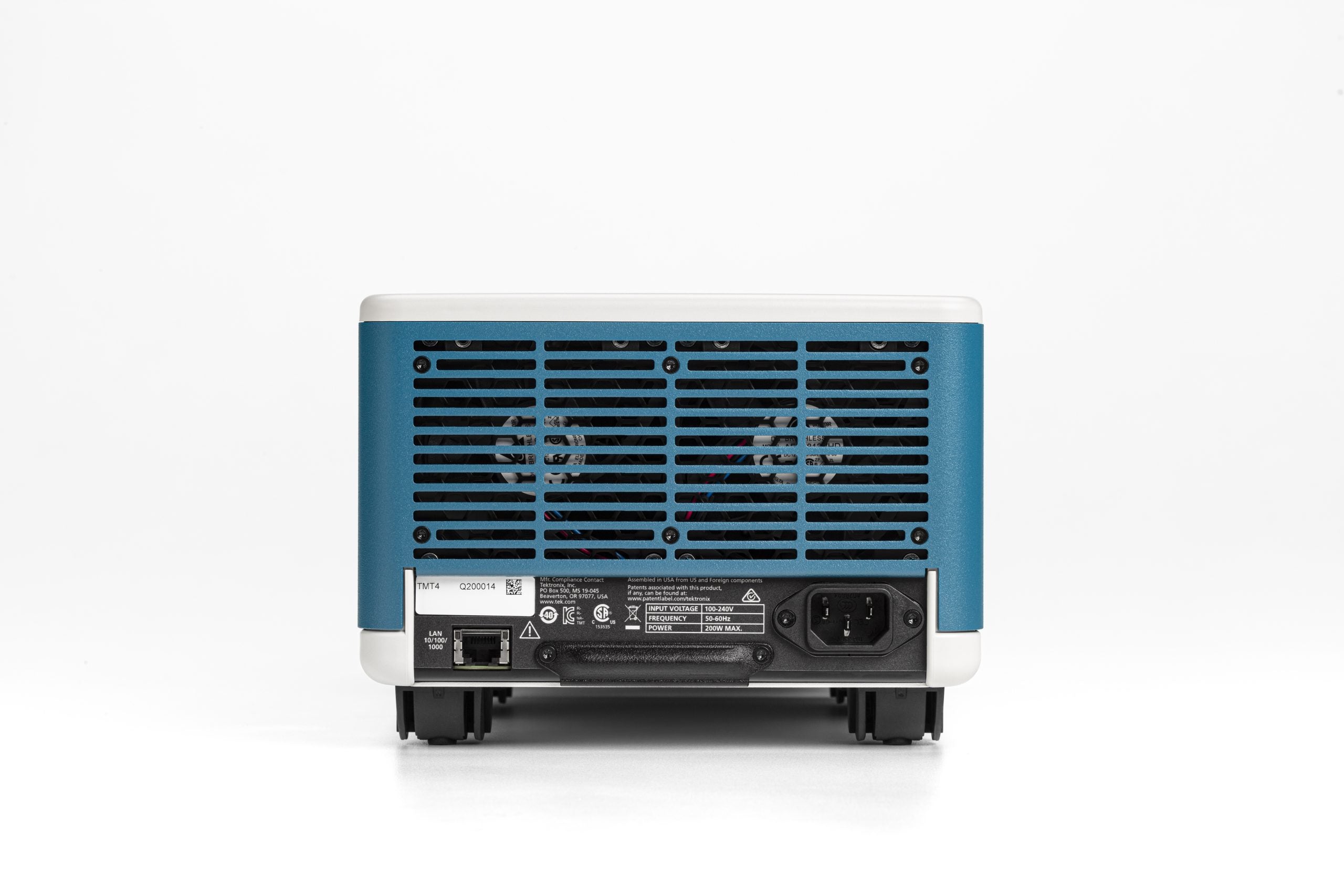

Tektronix TMT4 margin tester
Tektronix TMT4 -margin tester supplerer eksisterende Bit Error Rate Tester (Bert) og oscilloskopopløsninger til marginprøvning. I modsætning til BERT- og Oscilloscope -systemer, minimerer TMT4 -margin testerens enkle opsætning, konfiguration og brugergrænseflade behovet for senioringeniører for at sikre, at systemer er indstillet korrekt til test, og gør det muligt for et bredere team af brugere hurtigt at vurdere sundheden for det link, der er dannet mellem margin tester og deres DUT. Dens målrettede TX/RX-kapacitet giver dig mulighed for at fange problemer med PCIe Gen 3 og Gen 4-kommunikation i begge ender af linket og gør det muligt for teams at evaluere linksundheden på op til X16 Gen 4-links, på tværs af alle PCIe Presets 0-9, i minutter.

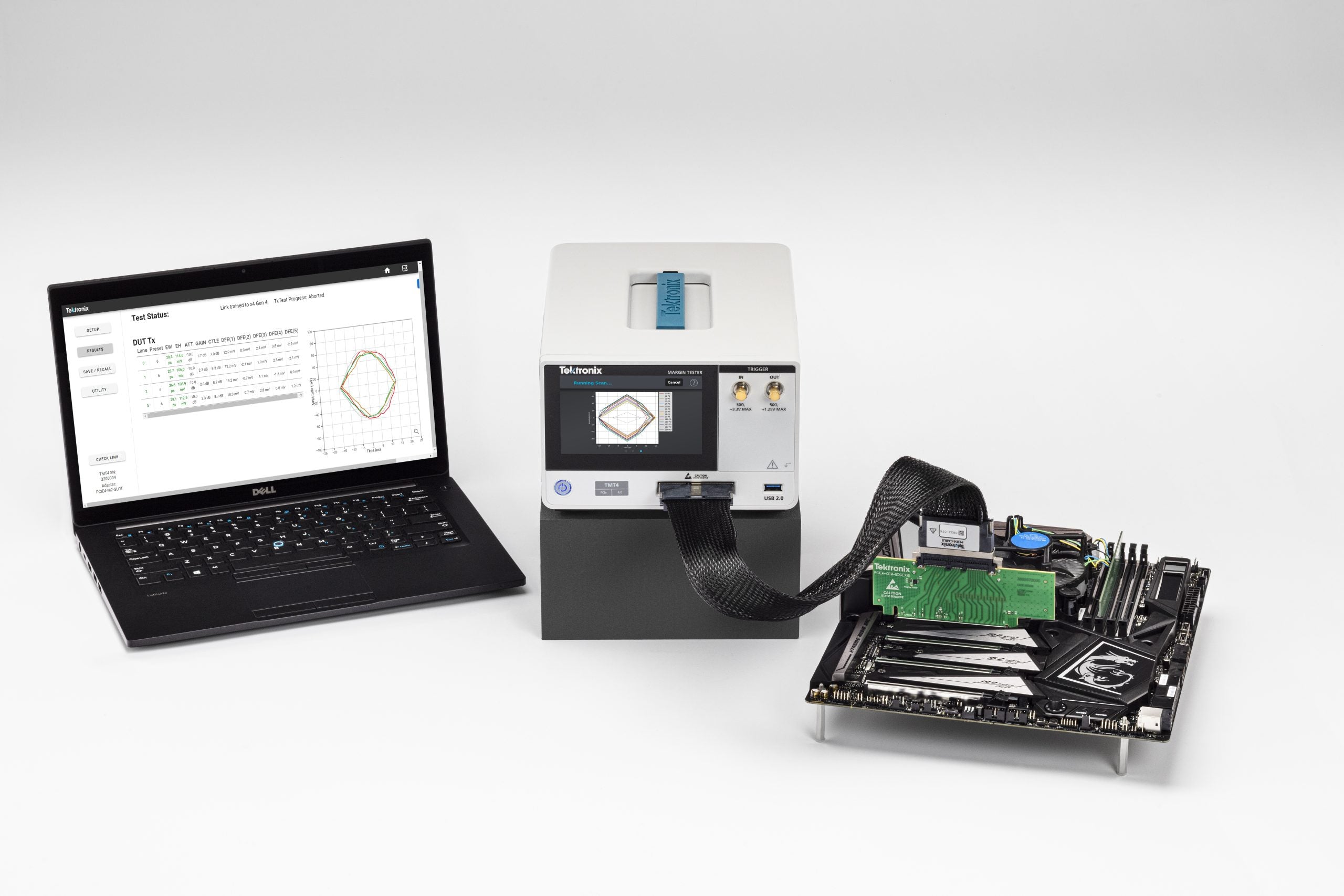

Enkel opsætning, hurtige resultater

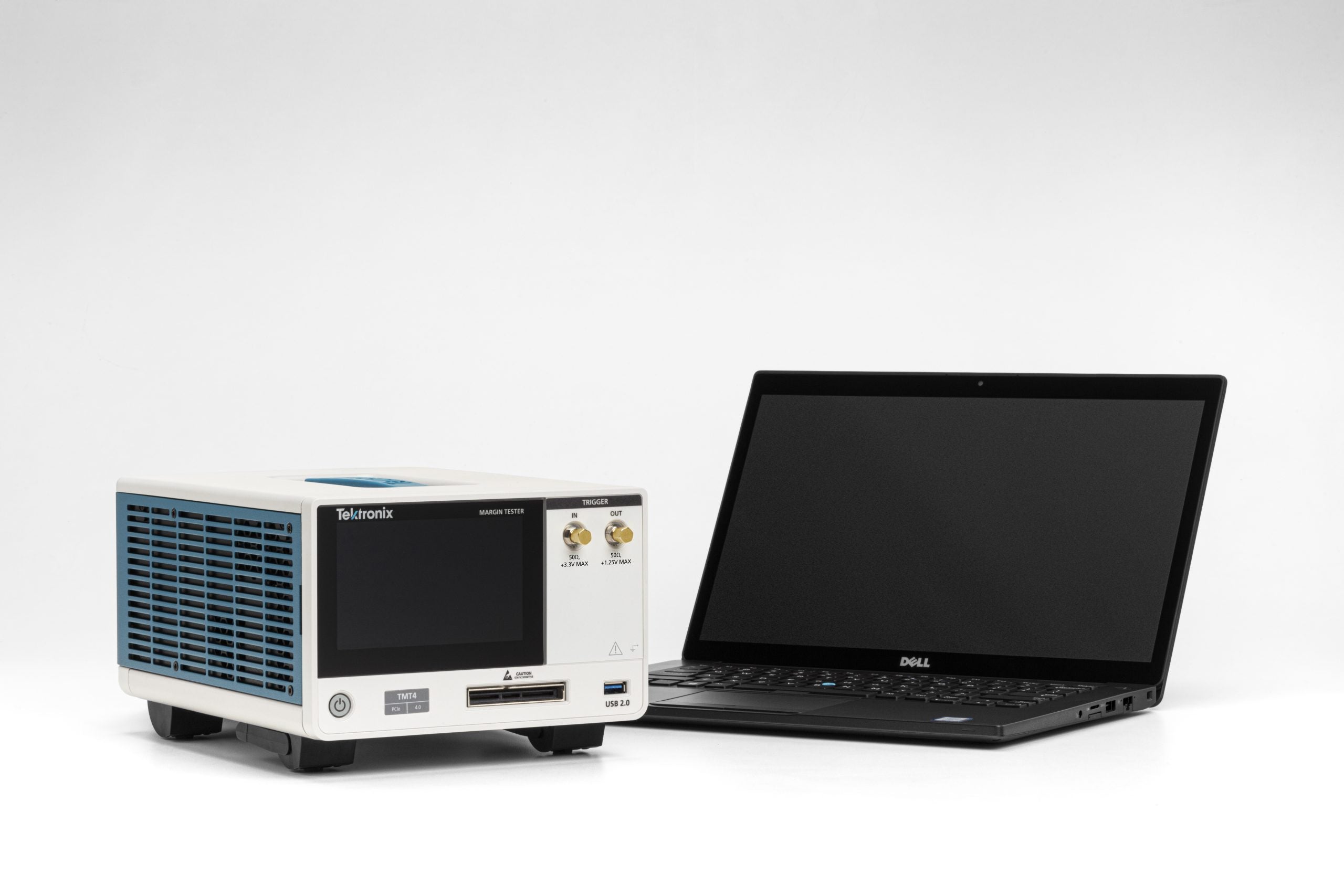

Kontroller Tektronix TMT4 -margin tester ved hjælp af frontpanelet, en webbrowser eller REST API. To scanningsmuligheder er tilgængelige: hurtig scanning og brugerdefineret scanning. Begge inkluderer DUT TX og DUT RX -test. I hurtig scanning gennemgår margintesteren og DUT en naturlig linkforhandling for at bestemme, hvilke forudindstillinger der skal kommunikere. Brugerdefineret scanning er beregnet til at give brugerne flere parametre til at justere til specifikke test ved at tvinge DUT til specifikke forudindstillinger til test.
Hurtige resultater for begge ender af pcie -linket
Med Tektronix TMT4 -margin tester link -sundhedsevaluering tager så lidt som to minutter.
- DUT TX-testen giver 2 nøglepunkter af data: Øjendiagrammer for hver kombination af banepræsident målt ved modtageren af margintesteren og den tilhørende modtagertræningsværdier, som margin tester brugte til at åbne øjet, der vises.
- DUT RX -testen er en funktionel evaluering af DUT's modtagersti. Testen sigter mod at bestemme, hvor langt det transmitterede signalamplitude fra margin tester kan reduceres inden for et forventet driftsområde, før fejl returneres.
En fuld pakke pcie -adaptere og kabler

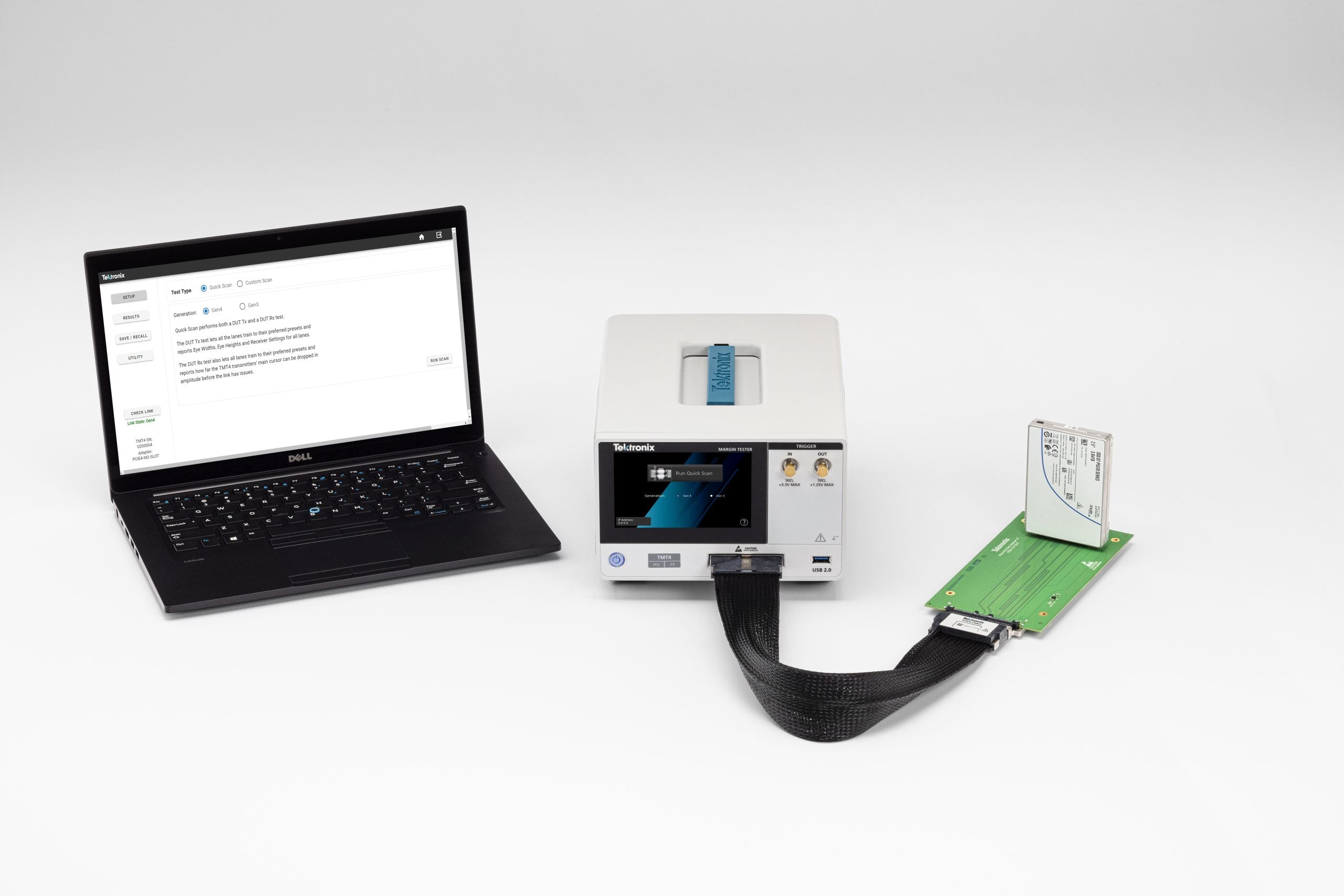

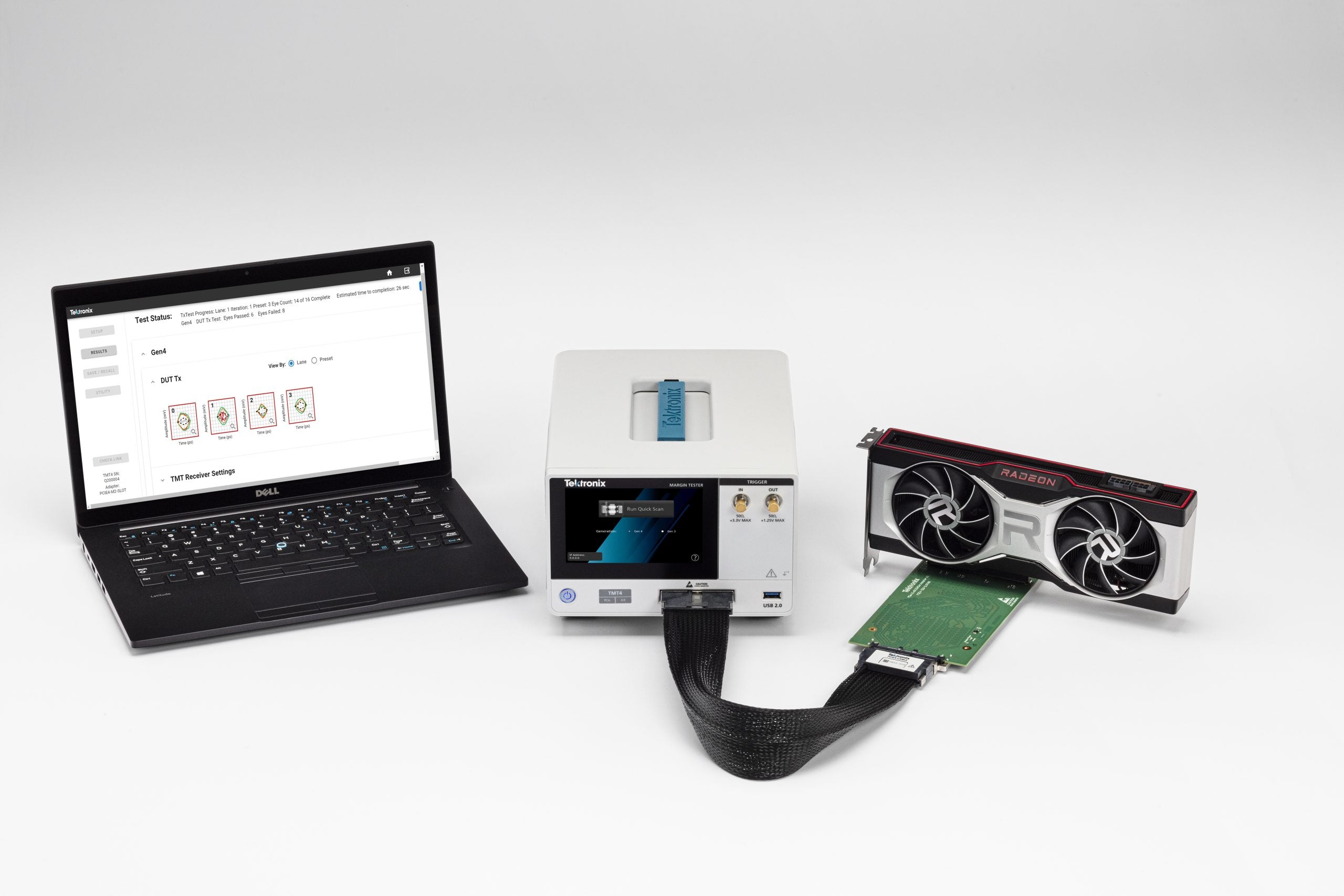

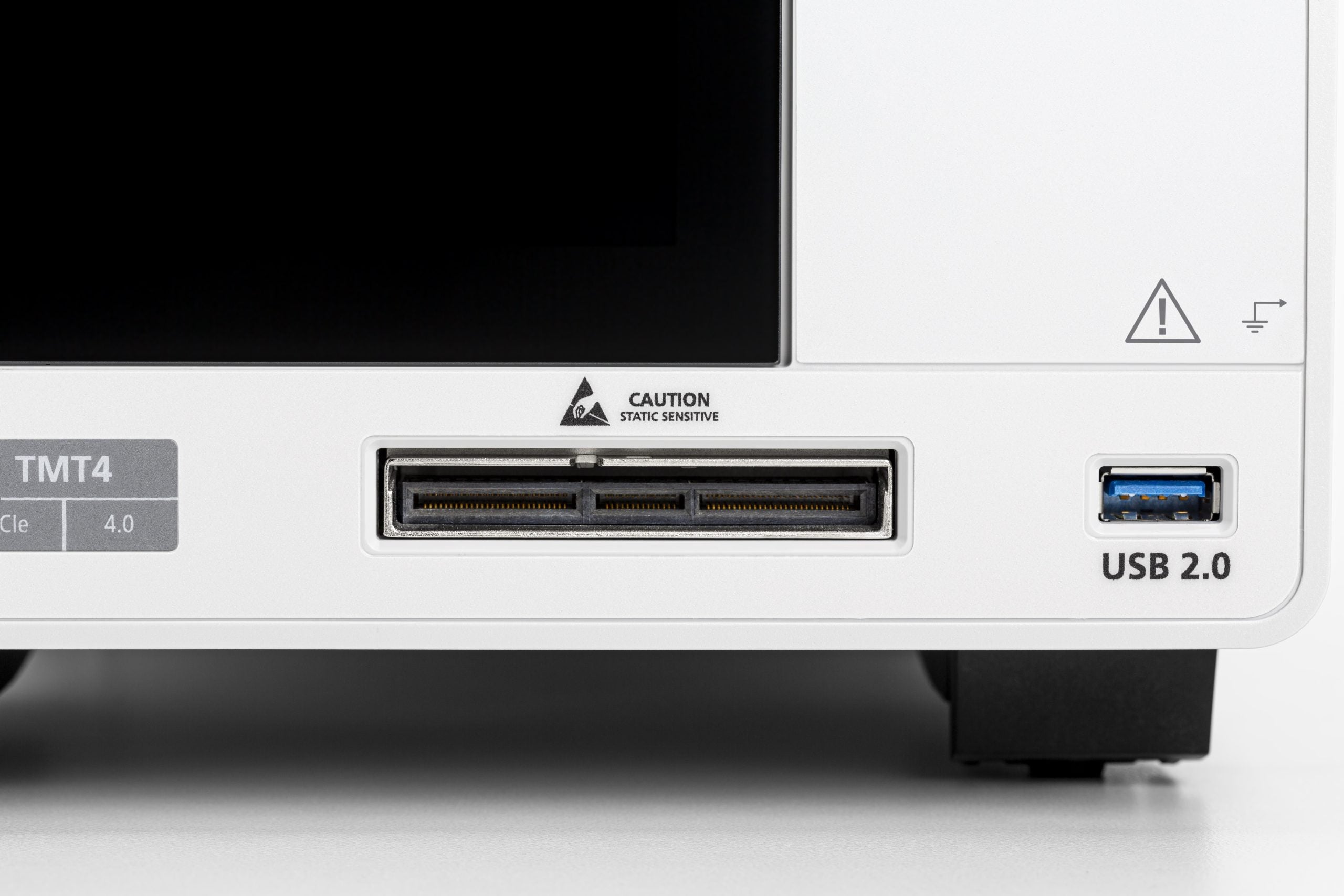

Tektronix TMT4 -marginester understøtter de mest almindelige PCIe -formfaktorer ved hjælp af 11 adaptere, der er tilgængelige for CEM, M.2, U.2 og U.3. Et enkelt 16-banes båndkabel med PCIE-stik med høj densitet forbinder margintesteren til nogen af adaptere, bortset fra M.2 Edge-adapteren, som har sit eget integrerede kabel til at imødekomme forskellige indsættelsestabspecifikationer.
Enhed under test transmit (TX) test
DUT TX -testene giver 2 nøglestykker data:
- Øjendiagrammer for hver kombination af banepræsident målt ved modtageren af margin tester.
- Modtageruddannelsesparametre Margin tester brugte til at åbne øjet for det, der vises.
De resulterende øjendiagrammer repræsenterer den fejlfri region af forbindelsen dannet mellem DUT og margin tester.
Enhed under test Modtag (RX) -test
DUT RX -testen evaluerer DUT's modtagersti og bestemmer, hvor langt det transmitterede signal fra margin tester kan nedsættes, før fejl returneres, inden for et forventet driftsområde.
For at udføre denne test gennemgår margin tester et naturligt linktog med DUT, hvor de forhandlede forudindstillinger bestemmes af DUT -modtagerne. Når forudindstillinger er etableret, træder margintesteren ned ad TX EQ-hovedmarkørværdien for hver bane-præsenteret kombination, indtil en fejl ses af margin tester. Hvis der ses en fejl inden for det forventede interval, vises hovedmarkørværdien, hvor fejlen opstod. Hvis der ikke opstår nogen fejl i området, vises en "ingen fejl" -meddelelse.
Hurtig scanning for hurtig link sundhedsevaluering
Vælg hurtig scanning, den hurtigste mulighed, for at evaluere sundhed på dit PCIe -link efter en naturlig linkforhandling. For TX -testene bestemmes forudindstillingerne af marginesteren, og for RX -testen bestemmes forudindstillingerne af enheden, der blev testet. Hurtig scanning giver straks DUT TX-øje-diagrammer for hver kombination af banepræsident med tilknyttede linktræningsparametre og RX-testresultatstabellen.
Brugerdefineret scanning for dybdegående evaluering
Brugerdefineret scanning giver dig mulighed for at udføre en mere dybdegående analyse for specifikke baner eller forudindstillinger ved at give brugeren mulighed for at vælge::
- Generation (PCIe Gen 3 eller Gen 4)
- Baner til test
- Forudindstillinger at teste
