Teksmartlab er branchens første netværksbaserede instrumentstyringsløsning til undervisningslaboratorier, hvilket muliggør en mere effektiv laboratorieoplevelse. Med Teksmartlab, instruktører, studerende og laboratorieforvaltere drager alle fordel af forbedret forbindelse, arbejdsgang og automatisering.

Nøglefunktioner

• Let at konfigurere med industriel pålidelighed
• Intuitiv instruktør - Kursus - Øvelsesorganisation
• Centraliseret overvågning og fjernhjælp
• Online redigering og indsendelse af testrapporter
• Automatisk instrument Asset Information Recording

Nøglefordele

• Labadministratorer kan effektivt administrere labinstrumenter:
  • Opsætningskonfigurationer af store flåder af instrumenter med et enkelt klik
  • Indfang instrumentets aktivinformation automatisk
• Instruktører kan styre undervisningsarbejdsstrømmen mere effektivt:
  • Instrumentkonfiguration kan gemmes og distribueres til alle instrumenter, når det er nødvendigt
  • Overvåge og kontrollere laboratorieinstrumenterne eksternt for at hjælpe eleverne
  • Definer rapportskabeloner, og lad dem indlæse automatisk, når studerende bruger smarte enheder
• Studerende kan interagere med deres lektioner problemfrit:
  • Hent og gem testresultater trådløst via smarte enheder
  • Rediger og indsend testrapporter elektronisk
  • Download materialer, der er på laboratoriets server (laboratorieprocedurer, videoer og mere)

Applikationer

• Grundlæggende undervisningslaboratorium

TEKSMARTLAB Netværksdiagram

Billedet herunder viser Teksmartlab -systemopsætningen. Kommunikation med TSL3000B er over det lokale Wi-Fi-netværk gennem en passende trådløs router.

I traditionelle undervisningslaboratorier kan forbindelsesinstrumenter til et netværk være udfordrende, at opbygge et internt netværk gennem kabler er kedelig, og mange labinstrumenter har ikke en LAN -port.

TEKTONIX TEKSMARTLAB er anderledes: På hver bænk forbinder TBX3000A og kontrollerer instrumenter via USB -kabler og kommunikerer med TSL3000B -softwaren på laboratoriets server via det trådløse netværk. TBX3000A har en LAN-port (standard) og kan understøtte en Wi-Fi-forbindelse, når den er udstyret med en kompatibel USB-wifi-dongle, såsom TEK-⁠USB-⁠WIFI.

På lab -serveren kommunikerer TSL3000B med TBX3000A på hver bænk. TSL3000B giver instruktører centraliseret kontrol over store flåder af instrumenter og giver studerende mulighed for at hente testresultater og redigere testrapporter online.

Campusniveau TEKSMARTLAB

Når en labadministrator skal administrere flere laboratorier, kan det være en udfordring at styre alle instrumenterne effektivt, da laboratoriøren skal bruge tid på at besøge hvert af de forskellige laboratorier. Med Campus -niveau Teksmartlab kan laboratoriøren centralt kontrollere og overvåge instrumenterne i forskellige laboratorier eksternt fra sit eget kontor.

Campusniveau Teksmartlab netværksdiagram

Som vist i eksemplet ovenfor er TEKSMARTLAB -systemer opsat i hvert af laboratorierne, og laboratorieserverne er forbundet til et lokalt netværk, såsom et campusnetværk. Teksmartlab -software er installeret på Lab Manager's Computer, der er forbundet til det samme lokale netværk.

Når lab -serverne og Lab Manager -computeren er tilsluttet det lokale netværk og kan kommunikere korrekt, kan laboratoriechefen få adgang til en hvilken som helst af lab -serverne for eksternt at overvåge og kontrollere instrumenterne i dette laboratorium.

Let at konfigurere med industriel pålidelighed

Teksmartlab kan let opsættes via Wi-Fi uden at lægge LAN-kabler. Uden nogen konfiguration genkendes instrumenter automatisk af systemet, når de er tilsluttet systemet.

For de laboratorier, der allerede er udstyret med Tektronix og Keithley Instruments, kan instruktører jævnt opdatere deres laboratorier til Teksmartlab, da de fleste af Tektronix og Keithley Teaching Lab Instruments understøttes, endda nogle instrumenter, der er blevet udfaset i de sidste fem år (sespecifikationer).

I stedet for at kontrollere alle instrumenter fra lab -server direkte, kontrollerer TBX3000A på hver bænk instrumenterne, der er forbundet til det. Brug af Teksmartlab er en effektiv og stabil måde at arbejde på. TBX3000A, der er baseret på Tektronix Oscilloscope -platformen, fungerer problemfrit med Tektronix og Keithley Instruments, hvilket sikrer den industrielle pålidelighed af hele systemet.

Kursus- og øvelsesbaserede applikationer

Teksmartlab bruger en instruktør - Kursus - Øvelsesorienteret hierarki, en organisation, der er kendt for instruktører på de fleste universiteter: instruktører har forskellige kurser, og inden for hvert kursus er der forskellige øvelser. Nye øvelser oprettes let ved hjælp af instruktørnavnet og kursusnavnet og vælges let med de samme oplysninger.

Anvendelser, som f.eks. Gemte konfiguration, træning af materialedeling og rapportskabeloner, er knyttet til specifikke øvelser.

Centraliseret konfiguration

Instruktører kan konfigurere instrumenternes konfigurationer og distribuere dem til over 100 instrumenter med et enkelt klik. Ændringer i instrumentkonfiguration kan foretages og leveres når som helst; F.eks. Kan autoset -funktionen deaktiveres for at tilskynde studerende til at lære at manuelt justerer et oscilloskop for at vise den rigtige bølgeform.

Instrumentkonfiguration kan også gemmes i en bestemt øvelse og tilbagekaldes, når øvelsen er valgt.

Når TBS1000B-EDU-serien oscilloskoper er tilsluttet systemet, kan kursusindholdet såvel som instrumentfirmware opdateres eksternt, en manuel opdatering til hvert instrument via USB-tommelfingerdrev før.

Centraliseret overvågning og fjernhjælp

Med Teksmartlab emuleres det fysiske bænkelayout og laboratorielayout: antallet og typen af ​​instrumenterne på bænken kan indstilles, og placeringen af ​​hver bænk i laboratoriet kan tilpasses.

Instruktører kan let overvåge status for alle instrumenter under eksperimentet: Grøn betyder, at instrumentet fungerer, grå betyder ingen forbindelse, og rød betegner en fejl. En instruktør kan tjekke eller hjælpe en bestemt bænk ved at klikke på det tilsvarende bænkikon.

Klik på et bænkikon viser aflæsningerne og nøglekonfigurationsindstillinger for instrumenterne på den bænk.

Hentning og gemte testrapporter online

I et traditionelt undervisningslaboratorium, når studerende har brug for at gemme testresultater, tager de typisk snapshots af oscilloskoper og downloader dem til et USB -tommelfingerdrev eller bruger oftere en mobilenhed til at tage billedet. Resultatet er, at kvaliteten af ​​testresultaterne ikke er ensartet, og testresultater er vanskelige at arkivere for fremtidig adgang.

Teksmartlab giver en mere intelligent tilgang til redigering og indsendelse af testrapporter online: TSL3000B Server -softwaren opretter en webside tilgængelig i det lokale netværk for hver bænk. Hver webside kan nås nemt ved bænkspecifik IP-adresse.

Med TSL3000B kan instruktører ændre IP -adressen til QR (Quick Response) -koder og placere den permanent som et trykt klistermærke på hver bænk.

Studerende kan logge ind på websiden ved hjælp af deres mobile enhed til at scanne QR -koden eller ved at indtaste IP -adressen i webbrowseren i deres bærbare computere. Når de først er logget ind, kan studerende nemt redigere og indsende testrapporter online.

Når studerende opretter en ny testrapport, indlæses rapportskabelonen, oprettet af instruktør og gemmes på serveren, automatisk.

Når studerende redigerer deres testrapporter, kan testresultater, som snapshots af oscilloskopet hentet trådløst, indsættes når som helst.

Testrapporten kan downloades lokalt eller arkiveres på lab -serveren for fremtidig adgang.

Deling af træningsmateriale online

Indtast en kort beskrivelse af dit koncept her (valgfrit).

Teksmartlab integrerer FTP i distributionen af ​​materialer, der giver instruktører let mulighed for at dele enhver form for træningsmaterialer, hvad enten de er PowerPoint, Word eller endda video, til studerende effektivt.

Når instruktører indlæser træningsmateriale på laboratorieserveren, kan studerende downloade dem, selvom lab -serverens webside på deres smarte enheder.

Automatisk instrument Asset Information Recording

I konventionelle undervisningslaboratorier kontrollerer og registrerer aktivlederen manuelt information som instrumentmodelnumre, serienumre og placeringer. Detaljeret information som brugslængden kan kun estimeres ved erfaring eller ved at holde brugslogfiler.

Teksmartlab -løsningen registrerer og viser automatisk aktivinformation, inklusive tid i brug. Bare et klik arkiver aktiviteten og brugsoplysningerne. TEKSMARTLAB øger dramatisk aktiviteten af ​​aktivstyring sammenlignet med tidligere metoder og gør styring af laboratorieaktiver meget mere effektive.

Eksempel på Teksmartlab -konfiguration

Følgende viser en prøveopsætning af et Teksmartlab-system med 15 bænke og 60 instrumenter forbundet via Wi-Fi.

¹For at bruge Wi-Fi på systemer med mere end 15 bænke anbefales det at opsætte Wi-Fi-netværket med kablet router og adgangspunkter i stedet for en WiFi-router.

TEKTRONIX TBX3000A TEKSMARTLAB

Tektronix TBX3000A datablad

TEKTRONIX TBX3000A TEKSMARTLAB

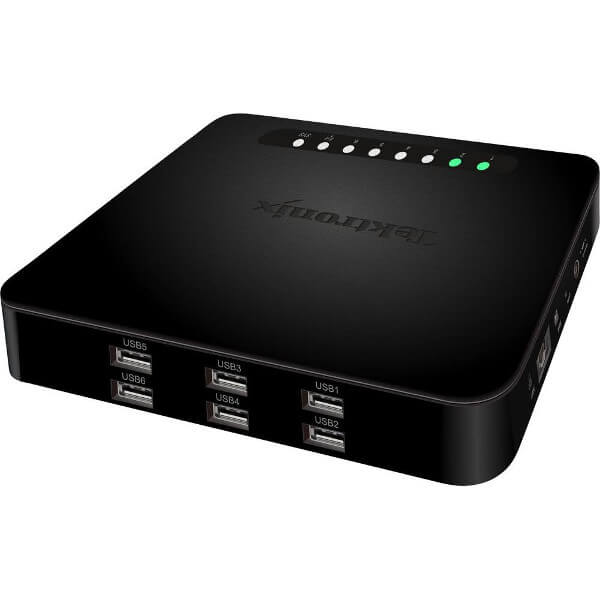

TBX3000A
