Tektronix TAP3500 3,5 GHz aktiv Probe
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Dæmpning -10x
- Båndbredde - 3,5 GHz
- Inputimpedans - 40 kΩ || ≤ 0,8 pf
- Maksimal spænding - ± 4 V
Oplev mulighederne
Mere information
Beskrivelse
TAP2500, TAP3500 og TAP4000 Single-end-end aktiv FET Prober Giv fremragende højhastigheds elektrisk og mekanisk ydelse, der kræves til dagens digitale systemdesign.
Nøglefunktioner
- Fremragende elektrisk ydeevne
- Høj Probe Båndbredde
- Hurtig Probe tid til at stå op
- Fremragende signal troskab
- ≤0,8 PF -indgangskapacitans
- 40 kΩ indgangsmodstand
- -4 V til +4 V input dynamisk rækkevidde
- -10 V til +10 VDC Input Offset Range
- ± 30 V (DC + Peak AC) Maksimal indgangsspænding (ikke -destruktiv)
- Alsidig mekanisk ydeevne
- Lille kompakt Probe Hoved for at undersøge små geometri kredsløbselementer
- DUT -tilknytningstilbehør Aktiver forbindelse til SMD'er så lille som 0,5 mm tonehøjde
- Robust design til pålidelighed
- Let at bruge
- Forbinder direkte til oscilloskoper med Tekvpi ™ Probe interface
- Tilvejebringer automatiske enheder skalering og aflæsning på oscilloskopdisplayet
- Let adgang til oscilloskop Probe Menu Display til Probe status/diagnostisk information og for at kontrollere Probe DC Offset
- Ekstern GPIB/USB Probe Kontrol gennem oscilloskopet
- Applikationer
- Bekræftelse, debug og karakterisering af højhastighedsdesign
- Signalintegritet, jitter og timinganalyse
- Fremstillingsteknik og test
- Signaler med spændingssvinger op til 8 VP-P
TAP2500, TAP3500 og TAP4000 Aktiv Prober For Tekvpi ™ Probe interface
Valg af højre Probe For din applikation er nøglen til at opnå den bedste signalfidelitet i dine målinger. Aktiv Prober Sørg for, at der er en sandere signal reproduktion og tro til højfrekvente målinger. Med vores ultra-lave indgangskapacitans og unik interface, TAP2500, TAP3500 og TAP4000 Single-end-end aktiv FET Prober Giv fremragende højhastigheds elektrisk og mekanisk ydelse, der kræves til dagens digitale systemdesign.
Specielt designet til brug og direkte forbindelse til oscilloskoper med Tekvpi ™ Probe Interface, TAP2500, TAP3500 og TAP4000 Active Fet Prober Opnå højhastighedssignal erhvervelse og målefidenskab ved at løse tre traditionelle problemer:
- Nedre DUT -belastningseffekter med ≤0,8 PF -indgangskapacitans og 40 kΩ indgangsmodstand
- Alsidig DUT -forbindelse til fastgørelse til små SMD'er
- Konserverer instrumentbåndbredde ved Probe Tip til op til 3,5 GHz oscilloskoper
For mere information: Tektronix
Dokumenter
Muligheder
Tektronix TAP3500 3,5 GHz aktiv Probe
Modeller
- TAP2500
- 2,5 GHz aktiv Probe
- Tap3500
- 3,5 GHz aktiv Probe
- TAP4000
- 4 GHz aktiv Probe

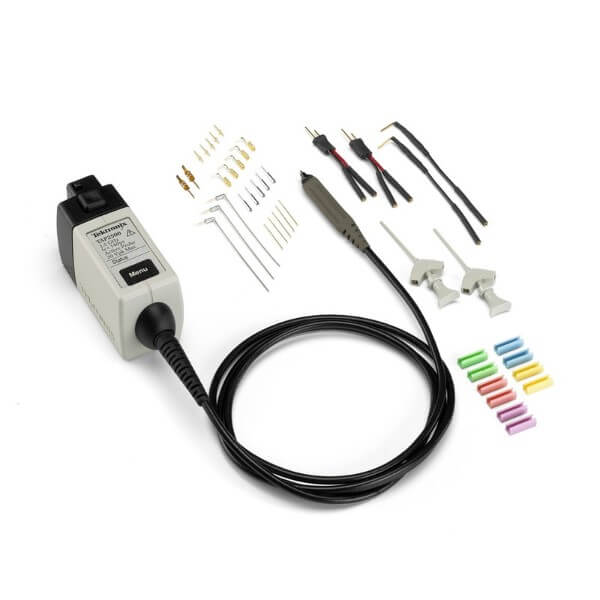

Standard tilbehør
Standard tilbehør
| Beskrivelse | Mængde med TAP2500, TAP3500 eller TAP4000 | Ombestilling af delnummer | Ombestilling af mængde |
|---|---|---|---|
| Y-bly adapter (2 hver) og 3 tommer jordplads (3 hver) | 1 sæt | 196-3456-XX | 1 sæt |
| Micro CKT -testtip | 2 hver | 206-0569-XX | 1 hver |
| Tilpaselig jordplads (sæt på 5) | 1 sæt | 196-3482-XX | 1 sæt |
| Color Band Kit (5 farvede par) | 1 sæt | 016-1315-xx | 1 sæt |
| Pogo Pin Ground (sæt på 10) | 1 sæt | 016-1772-10 | 1 sæt |
| Square Pin Socket (sæt af 10) | 1 sæt | 016-1773-10 | 1 sæt |
| Skub in Probe Tip (sæt på 10) | 1 sæt | 131-5638-11 | 1 sæt |
| Højre vinkeladapter (sæt af 10) | 1 sæt | 016-1774-xx | 1 sæt |
| Suretoe ™ adapter (sæt på 4) | 1 sæt | 131-6254-XX | 1 sæt |
| Antistatisk håndledsrem | 1 hver | 006-3415-xx | 1 hver |
| Nylon bærende sag | 1 hver | 016-1952-XX | 1 hver |
| Plasttilbehørssag | 1 hver | 006-7164-xx | 1 hver |
| Instruktionsmanual | 1 hver | 071-1836-XX | 1 hver |
Anbefalede oscilloskoper
Oscilloskoper med Tekvpi ™ Probe interface.Bemærk: For bedste Probe Support, download og installer den nyeste version af Oscilloscope -softwaren fra www.tektronix.com.
Garanti
Et års garanti, der dækker alle dele og arbejdskraft.Muligheder
Manuelle indstillinger
- Opt. L5
- Japansk manual
- Opt. L7
- Forenklet kinesisk manual
Servicemuligheder
- Opt. C3
- Kalibreringstjeneste 3 år
- Opt. C5
- Kalibreringstjeneste 5 år
- Opt. D1
- Kalibreringsdata -rapport
- Opt. D3
- Kalibreringsdata -rapport 3 år (med Opt. C3)
- Opt. D5
- Kalibreringsdata Rapport 5 år (med OPT. C5)
- Opt. R3
- Reparationstjeneste 3 år (inklusive garanti)
- Opt. R5
- Reparationstjeneste 5 år (inklusive garanti)
- Opt. Silv600
- Standardgaranti udvides til 5 år
Anbefalet tilbehør
- 013-0309-xx
- IC Micro Grabber, Antal 2
- 015-0678-XX
- Sma-til-Probe Tipadapter
- 067-1701-XX
- Tekvpi -kalibreringsarmatur (til PV)
