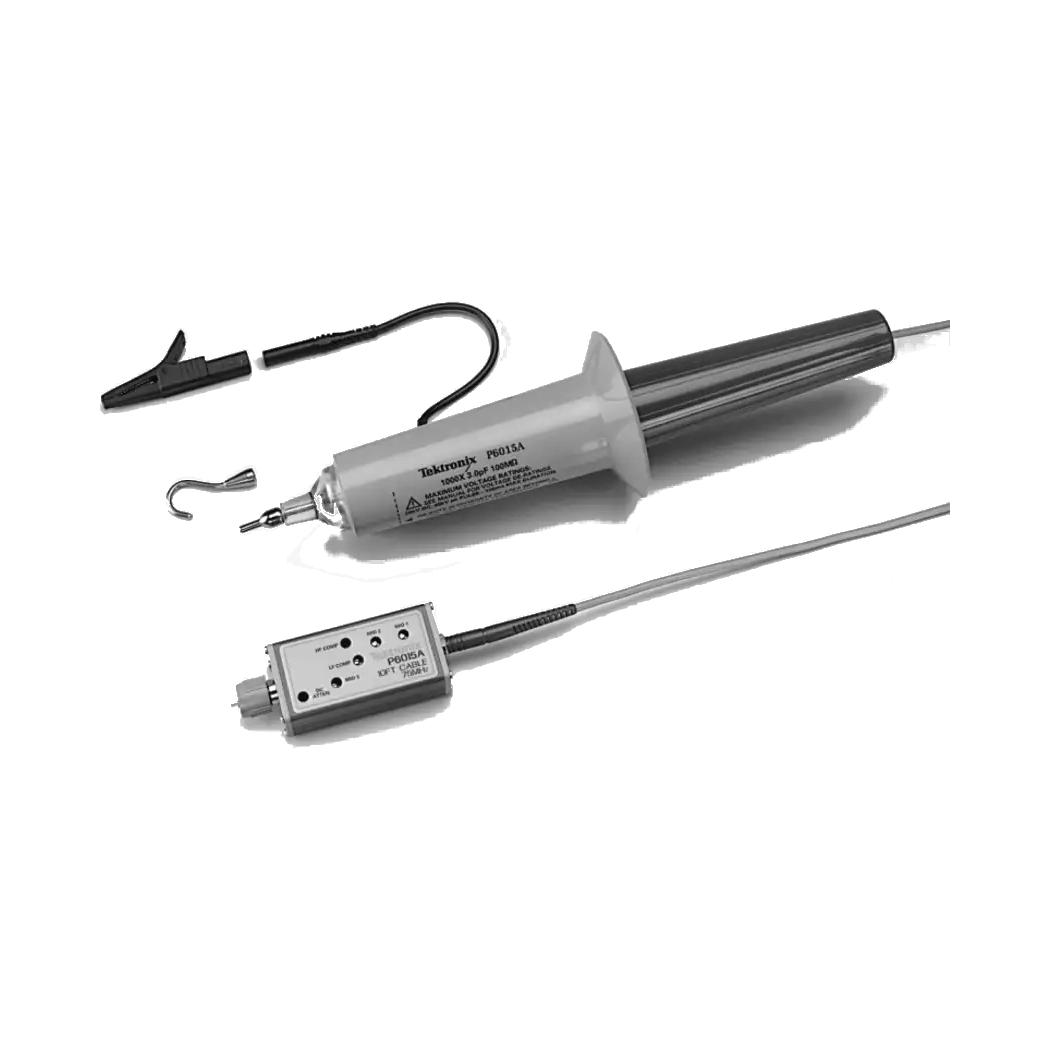

Tektronix P6015A Single-Ended Probe
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Båndbredde - 75 MHz
- Inputimpedans - 100 MΩ || 3 pf
-
Maksimal spænding - 20 kV
Oplev mulighederne
Mere information
Beskrivelse
For kraftige høje ydeevne målinger af spændinger over 2,5 kV er P6015A branchestandarden. Du kan måle DC -spændinger op til 20 kVRMS og pulser op til 40 kV (top, 100 ms varighed). 75 MHz båndbredde giver dig mulighed for at fange hurtige, højspændingssignaler.
P6015A bruger en miljømæssigt sikker silikoneforbindelse til en dielektrisk og behøver aldrig genopfyldning. Andre funktioner inkluderer: et 7-49 PF-kompensationsområde, lille kompensationsboks, der passer til tilstødende forstærkerindgange, og en aflæsningsmulighed til brug med de fleste Tektronix digitale scopes. Med muligheden for aflæsning vil viste spændingsamplitudeværdier være den faktiske signalværdi snarere end undervurderet af en faktor på 1.000.
Bemærk: Brug af aflæsningsversionen med andre end Tektronix Digital Oscilloscopes kan resultere i en fejlagtig aflæsningsdisplay.
Nøgleprestationsspecifikationer
- DC til 75 MHz
- Højspænding - 20 kV DC / 40 kV top (100 ms pulsbredde)
- Valgfri 1000x aflæsningskodning
Applikationer
- Strømforsyningsdesign
- Design Motor Drive
- Elektronisk ballast
- Power Semiconductors
- Switch Mode Control
- UPS -systemer
- Power Converters
For mere information: Tektronix
