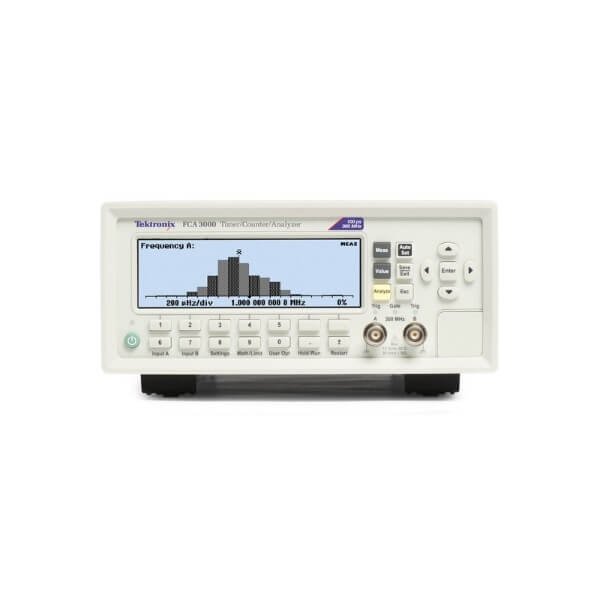

Tektronix FCA3103 frekvens tæller

Tektronix FCA3103 frekvens tæller

Tektronix FCA3103 tilbyder 3 GHz-målinger, Tektronix FCA3000 og FCA3100 Frekvens-tæller-serien pakker mange forskellige funktioner i et funktionsrigt instrument. Med en hidtil uset opløsning kan du fange meget lille frekvens- og tidsændringer. Og med branchens mest omfattende analysetilstande, herunder målingsstatistikker, histogrammer og trendpladser, har du de værktøjer, du har brug for hurtigt og nøjagtigt at analysere dit signal.

Funktionsrige værktøjer til præcisionsmålinger

FCA3000 og FCA3100 timer/tæller/analysator-serien pakker mange forskellige funktioner i et funktionsrigt instrument. Med branche-førende frekvens og tidsopløsning kommer FCA-serien standard med dyb intern hukommelse og en hurtig dataoverførselshastighed på 250 000 prøver/s til intern hukommelse. Derudover viser multiparameterdisplayet hjælpemålinger sammen med din hovedmåling for at give dig de resultater, du har brug for med et øjeblik. Med branchens mest omfattende analysetilstande, herunder målingsstatistikker, histogrammer og trendpladser, har du de værktøjer, du har brug for hurtigt og nøjagtigt at analysere dit signal.

Brancheførende ydeevne til krævende design

Høj opløsning er kritisk for F & U og produktionstest på dagens krævende design. FCA-serien leverer 12-cifret/s frekvensopløsning, og til tidsmålinger fås enkelt-shot-opløsning på 50 PS (FCA3100-serien) eller 100 PS (FCA3000-serien) tilgængelig med måleværdier, der vises op til 14 cifre. Med brancheførende ydeevne giver FCA-serien dig hurtige, præcise målinger.

Unikke funktioner til nøjagtige målinger

For at sikre korrekte målinger af Allan-afvigelse tilbyder FCA3100-serien en nul dødtidsmålingsteknik og kontinuerlig tidsstempling af triggerbegivenheder. Denne funktion er afgørende for mekaniske og medicinske målinger, hvor hver enkelt cyklus skal måles. FCA3000-serien tilbyder denne funktionalitet gennem USB/GPIB-grænsefladerne med en rå tidsstampingsfunktion.

For korrekt beregning af statistiske parametre kommer FCA-serien standard med grænse-kvalificerende kapacitet. Ved at sætte grænser kan du isolere en klynge i din beregning. Dette er vigtigt for applikationer såsom at verificere jitteret af digitale impulser, der vises i diskrete klynger i CD-afspillere eller i HDB3-kodede data.

Hystereses kompensation for tidsintervalmålinger. Ved at tilføje hysterese kan du reducere triggerniveaufejl fra den typiske 15-20 mV, der findes i de fleste tællere på markedet i dag, ned til en typisk 2,5 mV. Dette betyder 6-8 gange forbedret trigger-præcision i kritiske tidsintervalmålinger.

Hurtig gennemstrømning reducerer testtid

FCA Timer/Counter/Analyzer-serien tilbyder industri-bedste gennemstrømning, hvilket sparer dig op til 90% på din testtid sammenlignet med andre timer/tællere på markedet. Op til 250.000 målesultater pr. Sekund kan gemmes i den interne hukommelse. Alternativt kan du overføre op til 15.000 målesultater pr. Sekund i bloktilstand gennem GPIB- eller USB -interface. For øget fleksibilitet tilbyder FCA3100-serien en nul dødtidsbetællingsfunktion til kontinuerligt at streame målingsdata over GPIB/USB-bussen under, ikke efter, måling. Dette skaber et dynamisk målings- og analysesystem.

Analyser din enhed med branchens eneste grafiske display

Med den unikke visning af FCA -serien kan du måle flere parametre med det samme signal fra en testforbindelse. For at afsløre signalkvalitetsproblemer som drift, intermitterende transienter og stabilitet, kan du se dataene som et realtids trendplot eller et histogram med FCA-serien grafisk displaytilstand, eller du kan bruge målingsstatistikker til at spore, hvordan signalparametre ændrer over tid. En enkeltknapanalysetilstand giver dig hurtig indsigt i opførelsen af ​​din enhed lige på timer/tællerens display.

For mere information: Tektronix

Tektronix FCA3103 frekvens tæller

Tektronix FCA3000 + FCA3100 datablad
