Tektronix AWG70001B Arbitrær Bølgeform Generator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Prøvetagningsrater op til 50 GS/s
- -80 dBc spurious free Dynamisk område
- 10 bits vertikal opløsning
- Bølgeform hukommelse på op til 32 GSamples
Oplev mulighederne
Mere information
Beskrivelse

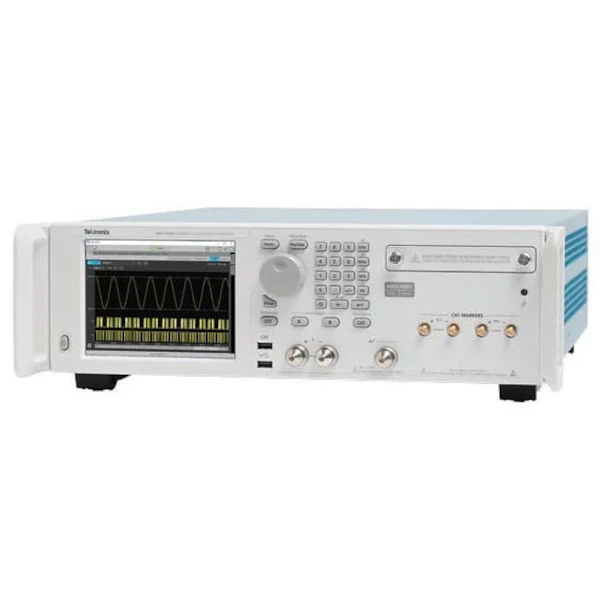

Tektronix AWG70001B vilkårlig bølgeformgenerator
Tektronix AWG70001B vilkårlig bølgeformgenerator repræsenterer forkant i prøvehastighed, signalfidelitet og bølgeformhukommelse, hvilket gør den ideel til design, test og drift af komplekse komponenter, systemer og eksperimenter. Med op til prøvehastighed på 50 g/s og 10-bit lodret opløsning leverer den branchens bedste signalstimulusløsning til let generation af ideelle, forvrængede og "virkelige" signaler.Se alle vilkårlige bølgeformgeneratorer: Vilkårlige bølgeformgeneratorer
Generer udligede bredbåndssignaler lige ved DUT -grænsefladen
Når man genererer bredbåndssignaler, kan mindre diskontinuiteter i impedans i sammenkoblingskablerne påvirke amplituden og faset fladhed. Efterhånden som signalfrekvenserne stiger, kan de desuden være underlagt den analoge båndbredde og roll-off karakteristika for AWG. For at hjælpe dig med at forbedre troværdigheden af dine genererede bølgeformer, korrigerer Tektronix AWGS disse signalnedsættelser ved foruddannelse eller præ-kompenserer bølgeformdataene for at modvirke nedbrydningen. Opnå fremragende frekvensfladhed lige ved grænsefladen på din enhed, der blev testet med pre-compensation-plug-in til Tektronix AWGS.
De reneste, sandeste til livssignaler.
10 bit af opløsning med et komplet sortiment af prøvepriser (op til 50 gs/s) giver dig mulighed for at simulere komplekse miljøer, genskabe genstande af renter og pålideligt generere præcise testsignaler - alt sammen med lav EVM og støj. Generer direkte signaler med op til 18 GHz båndbredde eller generer baseband I/Q -streams.
Værktøjer, der lader dig være så vilkårlig, som du vil være.
AWG Software Library understøtter hurtig udvikling af bølgeformer, indsætter jitter, foruddistorerer bølgeformer for optimale EVM'er og simulerer endda komplekse miljøer i den virkelige verden. Alle bølgeformplug-ins integrerer problemfrit i AWG GUI og kan køres på din pc, når du ikke kan komme til laboratoriet. Generer alle de bølgeformer, du har brug for - der er ingen gebyr for at udarbejde.
For mere information: Tektronix
Dokumenter
Tektronix AWG70001B vilkårlig bølgeformgenerator
Tektronix AWG70000B databladMuligheder
Video
Tektronix AWG70001B vilkårlig bølgeformgenerator
AWG70000B pålidelighedstest
Tektronix AWG70001B vilkårlig bølgeformgenerator
Tektronix AWG70001B vilkårlig bølgeformgenerator repræsenterer forkant i prøvehastighed, signalfidelitet og bølgeformhukommelse, hvilket gør den ideel til design, test og drift af komplekse komponenter, systemer og eksperimenter. Med op til prøvehastighed på 50 g/s og 10-bit lodret opløsning leverer den branchens bedste signalstimulusløsning til let generation af ideelle, forvrængede og "virkelige" signaler.Se alle vilkårlige bølgeformgeneratorer: Vilkårlige bølgeformgeneratorer
Generer udligede bredbåndssignaler lige ved DUT -grænsefladen
Når man genererer bredbåndssignaler, kan mindre diskontinuiteter i impedans i sammenkoblingskablerne påvirke amplituden og faset fladhed. Efterhånden som signalfrekvenserne stiger, kan de desuden være underlagt den analoge båndbredde og roll-off karakteristika for AWG. For at hjælpe dig med at forbedre troværdigheden af dine genererede bølgeformer, korrigerer Tektronix AWGS disse signalnedsættelser ved foruddannelse eller præ-kompenserer bølgeformdataene for at modvirke nedbrydningen. Opnå fremragende frekvensfladhed lige ved grænsefladen på din enhed, der blev testet med pre-compensation-plug-in til Tektronix AWGS.De reneste, sandeste til livssignaler.
10 bit af opløsning med et komplet sortiment af prøvepriser (op til 50 gs/s) giver dig mulighed for at simulere komplekse miljøer, genskabe genstande af renter og pålideligt generere præcise testsignaler - alt sammen med lav EVM og støj. Generer direkte signaler med op til 18 GHz båndbredde eller generer baseband I/Q -streams.Værktøjer, der lader dig være så vilkårlig, som du vil være.
AWG Software Library understøtter hurtig udvikling af bølgeformer, indsætter jitter, foruddistorerer bølgeformer for optimale EVM'er og simulerer endda komplekse miljøer i den virkelige verden. Alle bølgeformplug-ins integrerer problemfrit i AWG GUI og kan køres på din pc, når du ikke kan komme til laboratoriet. Generer alle de bølgeformer, du har brug for - der er ingen gebyr for at udarbejde.
For mere information: Tektronix
