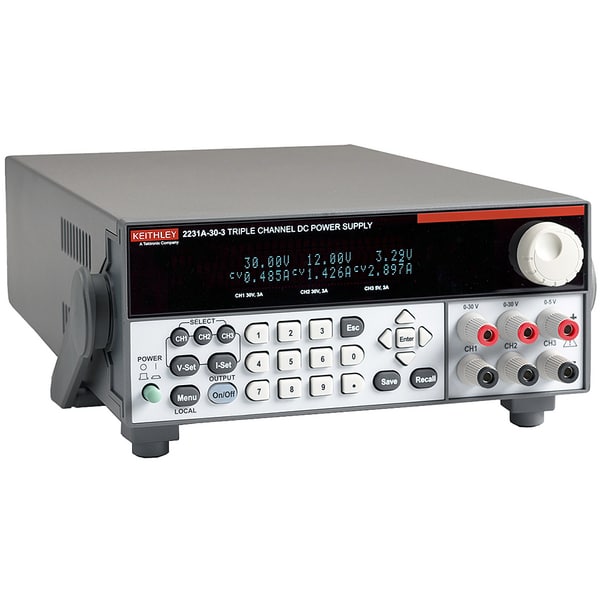

Tektronix 2231A-30-3 Triple Channel DC strømforsyning
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Antal output: 3
- Maksimal spænding: 30V
- Maksimal strøm: 3a
- Forbindelse: USB
Oplev mulighederne
Mere information
Beskrivelse
Tektronix 2231A-30-3 Triple Channel DC strømforsyning
Tektronix 2231A-30-3 Triple Channel DC-strømforsyning kan udsende i alt 195W strøm, hvilket giver de effektniveauer, der er nødvendige for at give en lang række kredsløb og enheder til benchtoparbejde. To kanaler kan levere op til 30V ved 3A hver; Den tredje kanal kan tilvejebringe op til 5V ved 3A. Tektronix 2231A-30-1 går ikke på kompromis med ydeevne eller bekvemmelighedsfunktioner, der tilbyder alsidigheden og brugervenligheden, du har brug for, så det kan være den eneste DC-strømforsyning på din bænk.Kvalitet DC -strøm
Tektronix 2231A-30-3 er et lineært baseret design med mindre end 5MVP-P-støj pr. Output. Spænding og aktuelle indstillinger har grundlæggende nøjagtigheder på henholdsvis 0,06% og 0,2%. Resultaterne af belastningsspænding og belastningsstrøm. Resultater giver de samme niveauer af nøjagtighed, så du kan være sikker på, at du sourcing nøjagtige, lave støjspændinger og strømme til din enheds-under-test (DUT).Tre fuldt uafhængige output
Hver output fra Tektronix 2231A-30-3 er fuldt programmerbar og kan tændes og slukkes uafhængigt af de andre Chanqnels; Det leverer i det væsentlige tre strømforsyninger i et instrument. Du kan tænde både det analoge kredsløb og det digitale kredsløb af et trykt kredsløbskort eller en komplet enhed, alt sammen med det samme instrument.Alle output er isoleret fra hinanden og fra jorden
Hver output kan tænde et kredsløb på en anden jordreference. Den lave forbindelse på hver output er ikke forbundet til nogen af de andre output.Det betyder, at en forsyning kan teste tre separate kredsløb på tre forskellige jordhenvisninger eller kan strømkredsløb, der er transformer eller optisk isoleret fra hinanden. Desuden henvises alle udgange ikke til jorden, så Tektronix 2231A-30-3 kan drive både flydende kredsløb og jordede kredsløb.
Power bipolære kredsløb
Da Tektronix 2231A-30-3's output er isoleret, kan en output omdannes effektivt til en negativ kilde ved at forbinde dens høje terminal til det fælles referencepunkt for et bipolært kredsløb. En anden output kan forbinde sin lave terminal til det samme almindelige referencepunkt. Resultatet er en positiv output og en negativ output. Hvis de to 30V-kanaler bruges i denne konfiguration, kan begge output ændres på samme tid ved hjælp af Tektronix 2231A-30-3's sporingsfunktion. Det tillader at variere begge kanaler på samme tid, mens de holder deres output i identiske størrelser.
Model 2231A-30-3 har tre fuldstændigt uafhængige, programmerbare output, der er elektrisk isoleret fra hinanden. Dette giver dem mulighed for at strømkredsløb, der er på forskellige grunde, såsom optisk isolerede kredsløb.
Levering 60V eller 6A
Når applikationen kræver udsendelse af mere end 30V eller 3A, kan de to 30V -kanaler kombineres for at fordoble outputniveauet. Tråd de to output i serie for at levere op til 60V eller tråd dem parallelt til at levere op til 6A. For din bekvemmelighed læser Tektronix 2231A-30-3-displayet den samlede output, enten spænding eller strøm, for at eliminere forvirring. Forsyningen kontrollerer også begge output til at levere den krævede spænding eller strøm. Der er ingen grund til at konfigurere hver kanal individuelt; Forsyningen administrerer kanalerne for dig, så det er ukompliceret at kombinere kanaler.
Tråd de to 30V -kanaler i serie eller parallelt for at fordoble udgangsspændingen til 60V eller den medfølgende strøm til 6A. Tektronix 2231A-30-3 har serier og parallelle tilstande, der administrerer kanalerne og viser det samlede output. Dette display viser forsyningens parallelle tilstand, inklusive udgangsspændingen og den samlede strøm fra de kanaler, der er kablet parallelt.
Test let, overvåg og beskyt dine kredsløb
- Juster output med den roterende drejeknap, eller indtast udgangsværdierne nøjagtigt ved hjælp af tastaturet med indstilling af opløsning på 10 mV eller 1MA.
- Se spændingen og de aktuelle aflæsninger på alle kanaler til enhver tid; Tektronix 2231A-30-3's display viser aflæsningerne fra alle tre output samtidigt.
- Beskyt din DUT med en overspændingsbeskyttelsesindstilling for hver output.
- Sæt timere til at slukke for et output efter et programmeret tidspunkt for at forhindre overskydende stress på et kredsløb under udvikling.
- Opbevar og tilbagekald instrumentopsætninger for ofte anvendte tests til at begynde at teste hurtigt. Du kan gemme op til 30 unikke testopsætninger.
Strømkredsløb i den rigtige rækkefølge ved hjælp af de tre uafhængigt programmerbare outputkanaler.
Kontroller leverings- og uploaddata til en pc
Brug den valgfri Tektronix 2231A-001 USB-adapter til at kontrollere Tektronix 2231A-30-1 via en pc's USB-interface, og overfør derefter aflæsninger fra output til at kombinere med andre testdata for en mere grundig analyse af DUT-ydelse. 2231A-001 USB-adapteren giver fleksibiliteten til at bruge leveringen under enten manuel eller automatiseret kontrol.For mere information: Tektronix
