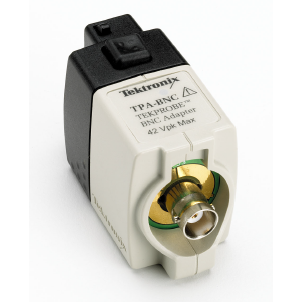

TEKTRONIX TPA-BNC TEKVPI Interface Adapter
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Båndbredde - DC til> 3 GHz.VSWR - <1,23: 1 op til 3 GHz.RF -indsættelsestab - <0,25 dB.Forsinkelse - 245 ps.Maksimal indgangssignalspænding - 42 vPK-PK, 30 vRMS, 60 VDC.
Oplev mulighederne
Mere information
Beskrivelse
TEKTONIX TPA-BNC TEKVPI Interface Adapter
Funktioner og fordele
- Aktiverer eksisterende Tekprobe® Produkter til at oprette forbindelse til oscilloskoper med Tekvpi ™ sonde -grænsefladen
- En brugervenlig plug-in adapter til oscilloskopets Tekvpi-interface
- Tilvejebringer nødvendig strøm, kommunikation og offset kontrol efter behov af det vedhæftede Tekprobe -produkt
- Giver overstrøm og termisk overbelastningsbeskyttelse for det vedhæftede Tekprobe -produkt
- Tilvejebringer en LED-sonde-statusindikator, der identificerer, at sonden har stillet op med succes
Applikationer
- Tilpasser eksisterende Tekprobe® Probetyper til anvendelse med Tekvpi ™ oscilloskoper
Tekvpi ™ interface adapter
TPA-BNC-adapter muliggør eksisterende Tekprobe® Interfaceprodukter (aktive, differentielle, højspændings-, strøm- og optiske sonder), der skal bruges med den nyeste generation af Tektronix Oscilloscopes, der har Tekvpi ™ -probe-interfacearkitektur. Eksisterende Tekprobe-BNC-sondetyper tilsluttes blot TPA-BNC-adapteren, som derefter tilsluttes direkte til enhver kanal i et oscilloskop udstyret med Tekvpi-sonde-interface. TPA-BNC-adapteren genkender og leverer den nødvendige effekt og serielle kommunikation og offset kontrol som brugt af det tilsluttede Tekprobe-produkttilbehør.Bemærk: TEKTRONIX-sonde-typer ved hjælp af en BNC-forbindelse eller en BNC-forbindelse med en enkelt analog kodningstift til dæmpningsfaktordetektion Opret tilsluttet direkte til oscilloskopets Tekvpi-sonde-interface og kræver ikke en TPA-BNC-adapter.
Tekprobe® Interface
Tekprobe er en sonde -interfacearkitektur introduceret i 1986 og blev brugt på mange tidligere modeller af Tektronix Oscilloscopes inklusive TDS300, TDS400, TDS500, TDS600, TDS700, TDS3000/B/C, TDS5000/B og TDS7000 -serien. Ud over at koble signalet fra sonden til oscilloskopet giver TEKPROBE -interface strøm og offset kontrol til aktive sonder. Det giver også oscilloskopet mulighed for at fornemme sondens dæmpningsskala faktor og/eller sondetype.Dokumenter
TEKTONIX TPA-BNC TEKVPI Interface Adapter
TEKTONIX TPA-BNC DATASHARTMuligheder
TEKTONIX TPA-BNC TEKVPI Interface Adapter
TPA-BNC
Tekvpi ™ interface adapter til Tekprobe-BNC Prober Inkluderer: Brugervejledning (071-1689-XX).Servicemuligheder
Opt. C3 - Kalibreringstjeneste 3 år (indledende certificering plus 2 kalibreringer). Opt. C5 - Kalibreringstjeneste 5 år (indledende certificering plus 4 kalibreringer). Opt. R3 - Reparationstjeneste. Reparationsgaranti udvides til at dække 3 år. Opt. R5 - Reparationstjeneste. Reparationsgaranti udvides til at dække 3 år. Opt. Silv200 - Standardgaranti udvides til 5 år.Video
TEKTONIX TPA-BNC TEKVPI Interface Adapter
Funktioner og fordele
- Aktiverer eksisterende Tekprobe® Produkter til at oprette forbindelse til oscilloskoper med Tekvpi ™ sonde -grænsefladen
- En brugervenlig plug-in adapter til oscilloskopets Tekvpi-interface
- Tilvejebringer nødvendig strøm, kommunikation og offset kontrol efter behov af det vedhæftede Tekprobe -produkt
- Giver overstrøm og termisk overbelastningsbeskyttelse for det vedhæftede Tekprobe -produkt
- Tilvejebringer en LED-sonde-statusindikator, der identificerer, at sonden har stillet op med succes
Applikationer
- Tilpasser eksisterende Tekprobe® Probetyper til anvendelse med Tekvpi ™ oscilloskoper
Tekvpi ™ interface adapter
TPA-BNC-adapter muliggør eksisterende Tekprobe® Interfaceprodukter (aktive, differentielle, højspændings-, strøm- og optiske sonder), der skal bruges med den nyeste generation af Tektronix Oscilloscopes, der har Tekvpi ™ -probe-interfacearkitektur. Eksisterende Tekprobe-BNC-sondetyper tilsluttes blot TPA-BNC-adapteren, som derefter tilsluttes direkte til enhver kanal i et oscilloskop udstyret med Tekvpi-sonde-interface. TPA-BNC-adapteren genkender og leverer den nødvendige effekt og serielle kommunikation og offset kontrol som brugt af det tilsluttede Tekprobe-produkttilbehør.Bemærk: TEKTRONIX-sonde-typer ved hjælp af en BNC-forbindelse eller en BNC-forbindelse med en enkelt analog kodningstift til dæmpningsfaktordetektion Opret tilsluttet direkte til oscilloskopets Tekvpi-sonde-interface og kræver ikke en TPA-BNC-adapter.
