Tekbox TBRS101-TX 30 Hz – 100 KHz RS101 Loop Antenne
Brug vores chat til personlig support eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- Type: Strålende Loop Antenne
- Frekvensområde: 30 Hz–100 KHz
- Standarder: MIL-STD-461G / RS101
- Loop Diameter: 12 cm
- Loop konstruktion: 20 vendinger af 12 AWG Gauge 2mm kobbertråd
- DC modstand af loop spolen: 50mΩ (Nominel)
- Selvinduktans af loop spolen: 90µH
- Indgangsconnector: Male banan stik
- Mechaniske dimensioner (uden monteringsstang): L x B x H: 8,2 cm x 15,2 cm x 15,2 cm (3,23” x 5,98” x 5,98”)
- Mechaniske dimensioner (med monteringsstang): L x B x H: 38 cm x 15,2 cm x 15,2 cm (14,96” x 5,98” x 5,98”)
- Vægt: 0,5 kg (1,1 lbs)
Opdag mulighederne
Mere information
Beskrivelse
MIL-STD-461G RS101 testen bestemmer udstyrets modtagelighed, der er installeret i nærheden af store udsendte magnetfelter, og deres evne til at modstå dem i frekvensområdet 30 Hz –100 kHz.

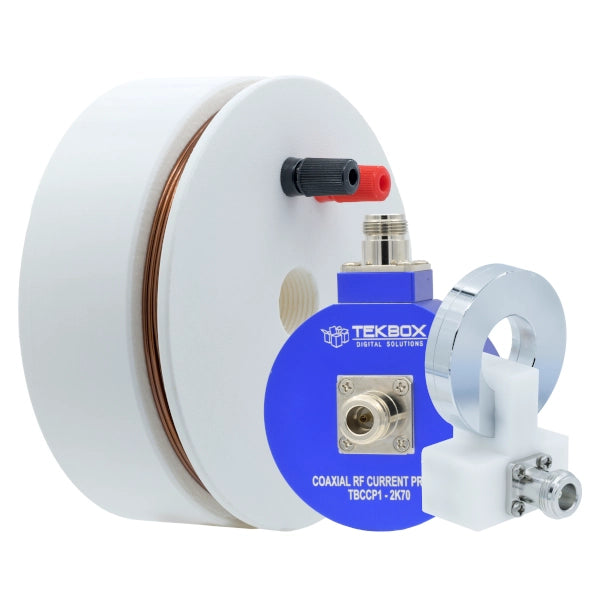

TBRS101 Loop Antenna Set består af TBRS101-TX Radiating Loop, TBRS101-RX Håndholdte Monitoring Loop og TBCCP1-2K70.
TBRS101-TX Radiating Loop bruges til at generere de lavfrekvente magnetiske Håndholdte emissioner. Afstanden mellem viklingen og EUT er 5 cm. Dette opnås, når den forreste kant af den udsendende løkke kommer i kontakt med EUT's flader under testen. Testen er gældende i frekvensområdet fra 30 Hz til 100 KHz. Afsnit 5.20 i MIL-STD-461G specificerer testopsætningen og måleprocedurerne.
TBRS101-TX Radiating Loop er konstrueret af en 12 cm diameter spole med 20 vendinger af 12 AWG Gauge (2 mm) kobbertråd. Løkkevindingen har en DC-modstand på 50 mohms. Løkken genererer magnetisk Håndholdte styrke eller magnetisk fluxdensitet normal til det indeholdende plan ved at anvende RF-strøm til indgangsbananstikkene.

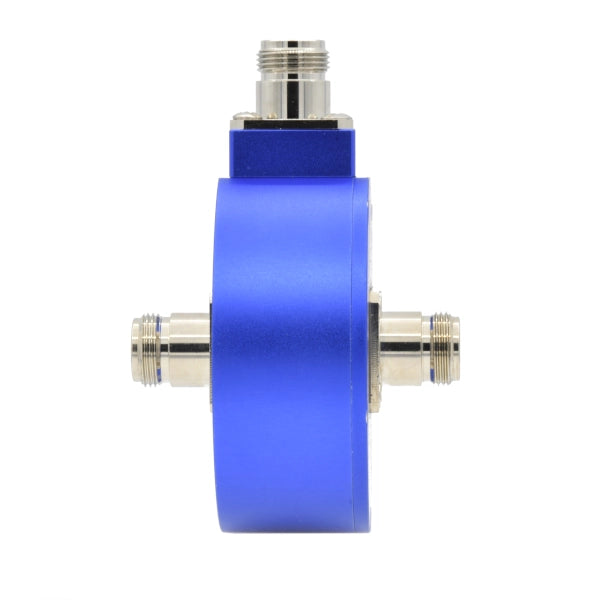

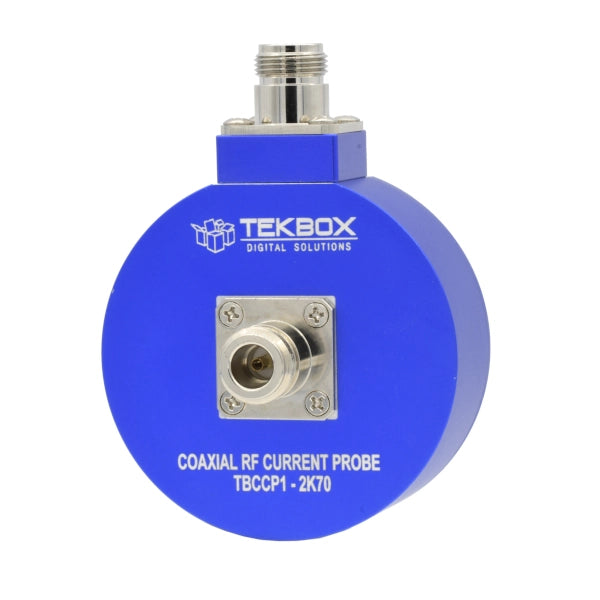

En TekBox TBCCP1-2K70 koaksial RF-strømmåler Probe med en flad overførselsimpedans på 0 dBΩ (1V/A) fra 9 kHz til 30 MHz, når den er belastet med 50Ω, er tilgængelig som et valgfrit tilbehør til kalibreringsformål.
