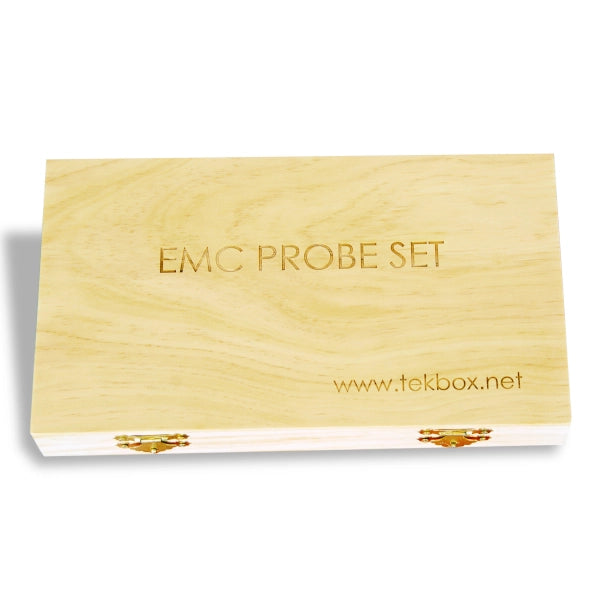

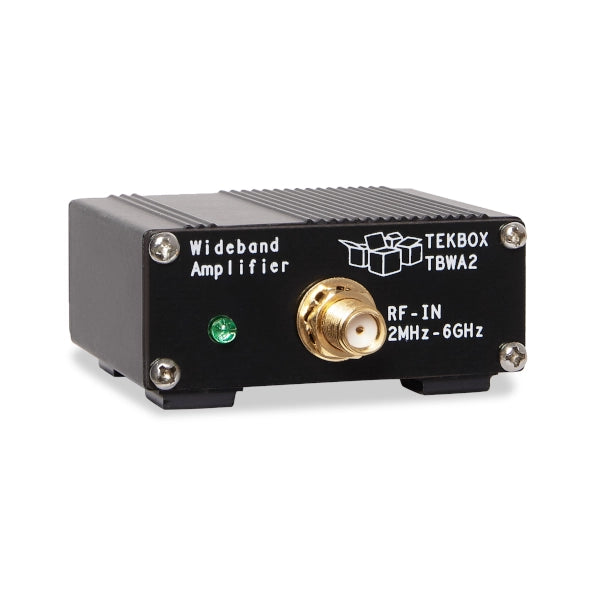

TEKBOX TBPS01-TBWA2/20DB EMC nær-Håndholdte Probe Indstil + 20db bredbåndsforstærker

H20, H10, H5 og E5 er magnetiske Håndholdte (H) og elektrisk Håndholdte (E) Prober til udstrålede emissioner EMC-målinger før overholdelse. Proberne bruges i den nærmeste Håndholdte af kilder til elektromagnetisk stråling. De tjener til at lokalisere og identificere potentielle kilder til interferens i byggestenene i elektroniske samlinger. Proberne fungerer lignende som brede båndbreddeantenner, og henter udstrålede emissioner fra komponenter, PCB -spor, boligåbninger eller huller og fra andre dele, der kunne udsende RF. Proberne er normalt forbundet til en spektrumanalysator. Scanning af sonden over overfladen af ​​en PCB -samling eller boliger identificerer hurtigt placeringer, der udsender elektromagnetisk stråling. Ved at skifte til en sonde med mindre størrelse kan oprindelsen af ​​emissionerne indsnævres yderligere. Yderligere applikationer er RF -immunitetstest ved at fodre et RF -signal i sonden og udstråle det til potentielt modtagelige kredsløbsafsnit: Desuden kan sonderne bruges i Håndholdte af reparation eller fejlsøgning for at spore problemer i RF -signalkæder ved kontakt mindre måling af RF -signalniveauer. En anden anvendelse er ikke-invasiv måling af RF-byggesten, såsom modulatorer eller oscillatorer. Frekvens, fasestøj og spektrale komponenter kan måles i forbindelse med en lav støjforforstærker.

Hvert sæt inkluderer et SMB til SMA -kabel (0,75 m)
