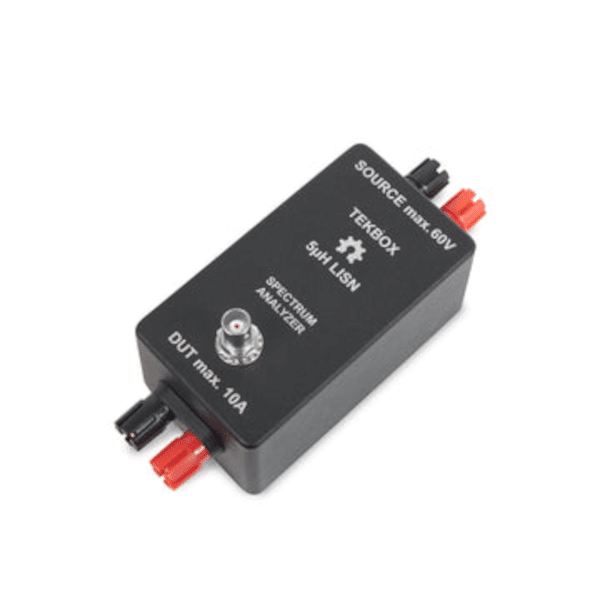

Tekbox TBOH01 5UH LISN er en enhed, der kræves for at opsætte udførte støjmålinger af DC-drevne enheder.

Det er designet til at blive brugt til EMC-for-testning i frekvensområdet 150 kHz til 110 MHz.
Lisn indsættes i forsyningslinjen for DUT (enhed under test). Udført støj, der er til stede ved forsyningsterminalerne for DUT, kan måles ved BNC -stikket ved hjælp af en spektrumanalysator eller en målemodtager.

Kilde (forsyning) terminal og DUT -terminalen afkobles af en 5μH -induktor.

Specifikationer:

• Frekvensområde: 100 kHz - 110MHz (1 GHz, se figur 4 i manualen)
• DC -modstand: 40 MΩ
• Maksimal strøm: 10a
• Nominel driftsspændingsområde: 0 - 60V DC *

* Driftsspændingsområdet er begrænset til 60V DC af sikkerhedsmæssige årsager. Selvom komponentvurderingen af ​​LISN er ≥ 200V, kunne den positive forsyningsspænding ved et uheld være forbundet til Lisns negative terminal og derved til Lisn -huset. Under denne omstændighed kan en DC -spænding> 60V forårsage et dødeligt elektrisk stød, når man rører ved huset.



For mere information: Tekbox

Klik her for relaterede produkter: Lisn

TEKBOX TBOH01 5UH LISN - CISPR 25

Brugervejledning:

Tekbox TBOH01 Manual

---
