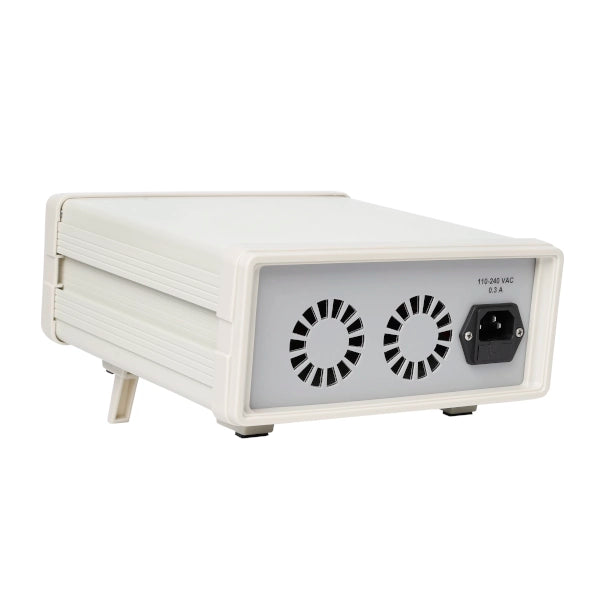

TEKBOX TBMDA4B Moduleret bredbåndseffektforstærker
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Oplev mulighederne
Mere information
Beskrivelse
TBMDA4B -moduleret bredbåndseffektforstærker er designet til at skabe en billig signalkilde til immunitetstest af elektroniske byggesten og produkter. Det er designet til at blive drevet af sporingsgeneratorens output fra spektrumanalysatorer. Med et indgangseffektområde på -20 dBm… -10 dBm kan det øge udgangseffekten for en sporingsgenerator op til 5W. Med et frekvensområde fra 100 kHz til 75 MHz er det et ideelt supplement til TBMDA3, der dækker 10 MHz til 1 GHz.
TBMDA4B er ideel til at køre Tekbox i nærheden Håndholdte Prober for at finde det følsomme sted for et elektronisk kredsløb eller for at oprette elektriske felter op til 550V/m, når du kører TEKBOX TEM -cellen TBTC0, 300V/m, når du kører TBTC1, 150V/m, når du kører TBTC2 eller 100V/m når Kørsel af TBTC3. Testsignaler til immunitetstest kan være CW-, AM- eller PM -moduleret. Følgelig giver TBMDA4B indbygget moduleringsevne til at generere 1 kHz AM eller PM -signaler. I PM -tilstand kan TBMDA4B også generere et 217 Hz -signal med 12,5% driftscyklus for at simulere mobiltelefon TDMA -støj.
Funktioner
- CW -forstærker (modulation off)
- 1 kHz, 80% AM -modulation
- 1 kHz, 50% driftscykluspulsmodulation
- 217 Hz, 12,5% driftscykluspulsmodulering
specifikationer
Input / output: 50 ohm, n kvindeForsyningsspændingsområde: 110 V… 240 V
Forsyningseffektforbrug: 20 w
Driftstemperaturområde: -20 ° C til 50 ° C
Frekvensområde: 100 kHz - 75 MHz
Mættet udgangseffekt @ 100 kHz / pin = -10 dBm: 36,6 dBm (4.6W) typ.
Mættet udgangseffekt @ 1 MHz / pin = -10 DBM: 37,6 dBm (5,8W) Typ.
Mættet udgangseffekt @ 10 MHz / pin = -10 dBm: 37,6 dBm (5,8W) typ.
Mættet udgangseffekt @ 35 MHz / pin = -10 dBm: 37,1 dBm (5.1W) typ.
Mættet udgangseffekt @ 75 MHz / pin = -10 dBm: 36,6 dBm (4.6W) typ.
Mættet udgangseffekt @ 100 MHz / pin = -10 dBm: 31,6 dBm (1,4W) typ.
1db Output Compression Point @ 1 MHz: +35,7 dBm Typ.
1db Output Compression Point @ 35 MHz: +34,8 dBm Typ.
1db Output Compression Point @ 75 MHz: +34.1 DBM TYP.
2nd Harmonic, 35 MHz, Pout = 36dbm: < - 18 DBC TYP.
2nd harmonisk, 35 MHz, pout = 30dbm: < - 21 DBC TYP.
3Rd Harmonic, 35 MHz, Pout = 36dbm: < - 19 dbc typ.
3Rd harmonisk, 35 MHz, pout = 30dbm: < - 35 dbc typ.
Total harmonisk forvrængning:
5,9% @35MHz, Pout = 27dbm typ.
8,4% @35 MHz, Pout = 30 dBm typ.
12,3% @35 MHz, Pout = 33 dBm typ.
18,1% @35 MHz, Pout = 36 dBm typ.
Tredje Order Intercept Point:
+53dbm, @25 MHz, ∆ f = 200 kHz typ.
Støjfigur: @35 MHz: 7,2 dB
Intern modulationsfrekvens Am: 1 kHz ± 20%
Interne moduleringsfrekvenser PM: 1 kHz ± 10%, 217 Hz ± 20%
Duty Cycle, PM: 50% ± 10% @ 1 kHz; 12,5% ± 20% @ 217 Hz
Ansøgning:
- Generelt formålsforstærker
- Signalkilde til immunitetstest, kørsel nær Håndholdte sonder
- Signalkilde til immunitetstest, drivende TEM -celler
