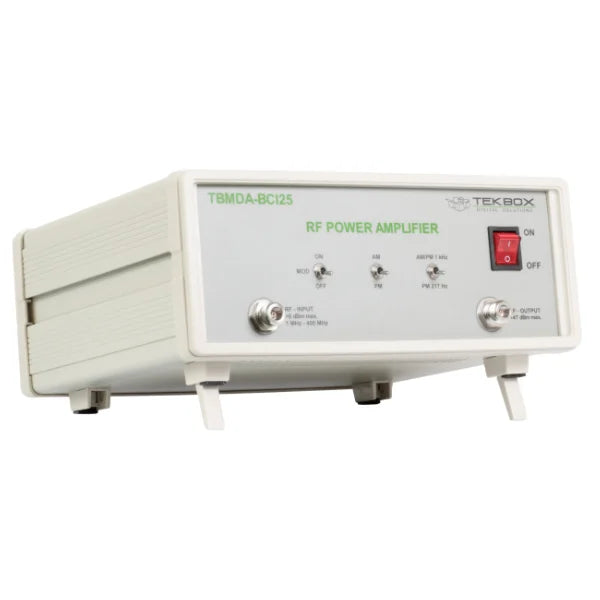

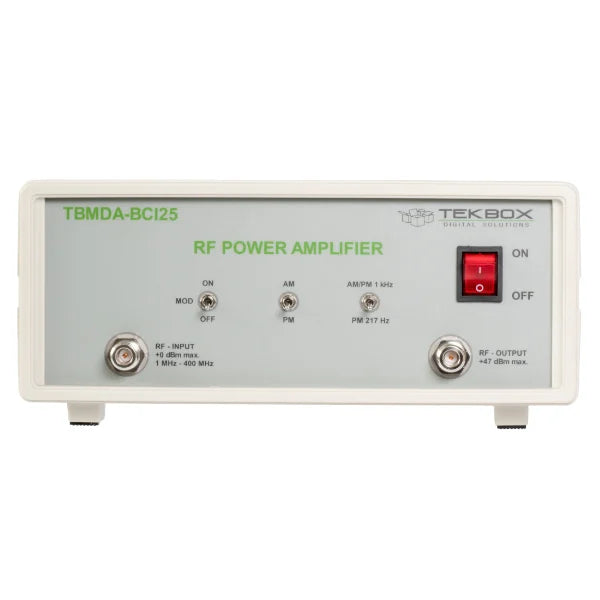

Tekbox TBMDA-BCI25 Moduleret Bredbånds Effektforstærker

TBMDA-BCI25-moduleret forstærker giver den nødvendige båndbredde og modulation til udførelse af ledningsimmunitetstest ved hjælp af BCI Prober i henhold til ISO 11452-4 i frekvensområdet fra 1 MHz til 400 MHz. Den er designet til at blive drevet af signalgeneratorer eller af tracking-generatorer fra spektrumanalysatorer. Med et 1 dB kompressionspunkt på op til 30 W i frekvensområdet 1 MHz til 400 MHz kan den generere testniveauer op til 400 mA. En indbygget AM / PM-modulator muliggør brug af tracking-generatorer som signalkilde. TBMDA-BCI25 har tilstrækkelig forstærkning til at opnå maksimal udgangseffekt med 0 dBm leveret af en Spektrumanalysator tracking-generator.

Udover 1 kHz, 80% AM, giver TBMDA-BCI25 indbygget modulationskapacitet til at generere 1 kHz, 50% duty cycle PM-signaler. I PM-tilstand kan TBMDA-BCI25 også generere et 217 Hz-signal med 12,5% duty cycle for at simulere mobiltelefon TDMA-støj.

Applikation

• Generel bredbånds RF-forstærker
• Bredbånds RF-forstærker til ledningsimmunitetstest, der driver BCI-Prober
• Bredbånds RF-forstærker til strålingsimmunitetstest, der driver nær Håndholdte Prober
• Bredbånds RF-forstærker til strålingsimmunitetstest, der driver TEM-celler

Funktioner

• CW-forstærker (modulation slukket)
• 1 kHz, 80% AM-modulation
• 1 kHz, 50% duty cycle pulserende modulation
• 217 Hz, 12,5% duty cycle pulserende modulation

Maksimale vurderinger

Maksimal indgangseffekt: +0 dBm

Udgangen af TBMDA-BCI25 er ret tolerant over for udgangsmismatch, men åben eller kortsluttet belastning anbefales ikke, da det potentielt kan forårsage skade på udgangstransistoren. Når der drives nær Håndholdte Prober, strøm Prober eller enhver belastning med ukendt impedans, anbefales det stærkt at indsætte en ≥ 3dB dæmper ved udgangen af forstærkeren for at beskytte udgangstrinnet.

Total harmonisk forvrængning

• 8.6% @100MHz, Pout = 37 dBm typ.
• 12.1% @100 MHz, Pout = 40 dBm typ.
• 17.6% @100 MHz, Pout = 43 dBm typ.
• 25% @100 MHz, Pout = 45.7 dBm typ.
• Tredje ordens output intercept punkt: 49 dBm, @100 MHz, ∆ f = 2MHz, typ.
• Intern modulationsfrekvens AM: 1 kHz ±20%
• Intern modulationsfrekvenser PM: 1 kHz ±20%, 217 Hz ±20%
• Duty cycle, PM: 50% ±10% @ 1 kHz; 12.5% ±20% @ 217 Hz

• Indgang / Udgang: 50 Ohm, N female

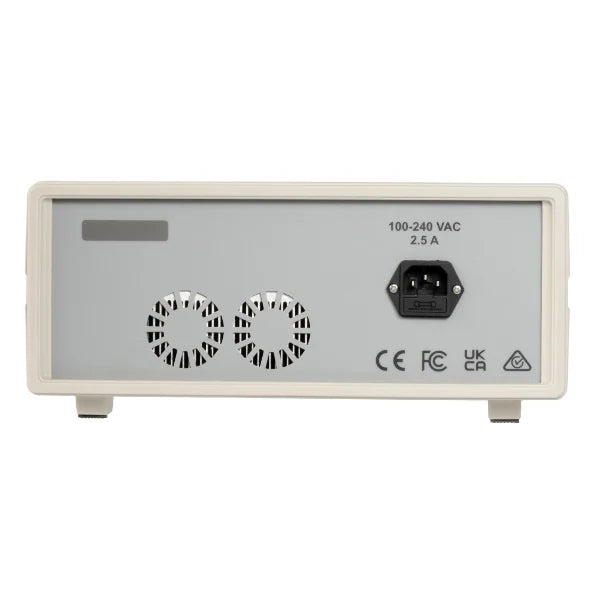

• Forsyningsspændingsområde: 110 V…240 V
• Forsyningsstrømforbrug: 108 W @ 220V
• Driftstemperaturområde: -20°C til 50°C
• Frekvensområde: 1 MHz – 400 MHz
• Lille signalforstærkning: 47 dB typ.
• Forstærkningsfladhed 1 MHz – 400 MHz / Pin = -3 dBm: 1.5 dB typ.
• Mættet udgangseffekt @ 1 MHz / Pin = 0 dBm: 45.1 dBm (32.2 W) typ.
• Mættet udgangseffekt @ 10 MHz / Pin = 0 dBm: 45.2 dBm (33 W) typ.
• Mættet udgangseffekt @ 50 MHz / Pin = 0 dBm: 45.9 dBm (38.6 W) typ.
• Mættet udgangseffekt @ 100 MHz / Pin = 0 dBm: 45.7 dBm (37.5 W) typ.
• Mættet udgangseffekt @ 150 MHz / Pin = 0 dBm: 46.2 dBm (41.2 W) typ.
• Mættet udgangseffekt @ 200 MHz / Pin = 0 dBm: 45.6 dBm (36.1 W) typ.
• Mættet udgangseffekt @ 250 MHz / Pin = 0 dBm: 46.3 dBm (42.5 W) typ.
• Mættet udgangseffekt @ 300 MHz / Pin = 0 dBm: 46 dBm (39.7 W) typ.
• Mættet udgangseffekt @ 350 MHz / Pin = 0 dBm: 45.8 dBm (37.8 W) typ.
• Mættet udgangseffekt @ 400 MHz / Pin = 0 dBm: 45 dBm (31.6 W) typ.
• 1dB udgangskompressionspunkt @ 1 MHz: 44.1 dBm typ. (Pin: -4 dBm)
• 1dB udgangskompressionspunkt @ 10 MHz: 44.6 dBm typ. (Pin: -3 dBm)
• 1dB udgangskompressionspunkt @ 50 MHz: 45.3 dBm typ. (Pin: -2 dBm)
• 1dB udgangskompressionspunkt @ 100 MHz: 45.2 dBm typ. (Pin: -1 dBm)
• 1dB udgangskompressionspunkt @ 150 MHz: 45.2 dBm typ. (Pin: -2 dBm)
• 1dB udgangskompressionspunkt @ 200 MHz: 45.2 dBm typ. (Pin: -1 dBm)
• 1dB udgangskompressionspunkt @ 250 MHz: 45.6 dBm typ. (Pin: -2 dBm)
• 1dB udgangskompressionspunkt @ 300 MHz: 45.1 dBm typ. (Pin: -2 dBm)
• 1dB udgangskompressionspunkt @ 350 MHz: 44.8 dBm typ. (Pin: -2 dBm)
• 1dB udgangskompressionspunkt @ 400 MHz: 43.6 dBm typ. (Pin: -4 dBm)
• 2. harmonisk, 100 MHz, Pout = 45.7 dBm: < – 23 dBc typ.
• 2. harmonisk, 100 MHz, Pout = 40 dBm: < – 29 dBc typ.
• 3. harmonisk, 100 MHz, Pout = 45.7 dBm: < – 12 dBc typ.
• 3. harmonisk, 100 MHz, Pout = 40 dBm: < – 19 dBc typ.
