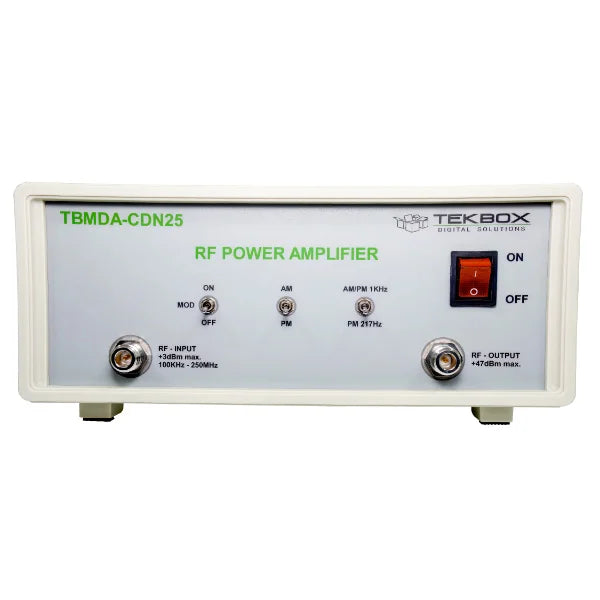

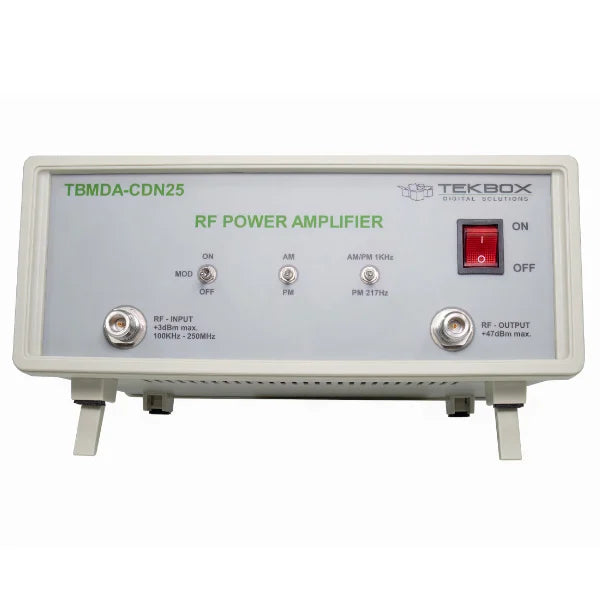

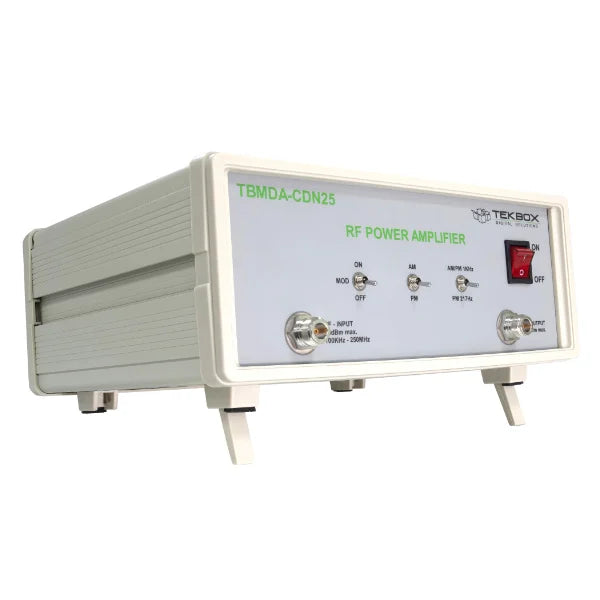

Tekbox TBMDA-CDN25 Moduleret Bredbånds Effektforstærker

TBMDA-CDN25-moduleret forstærker giver den nødvendige effekt, båndbredde og modulation til udførelse af ledningsimmunitetstest ved hjælp af CDN'er og BCI Prober i frekvensområdet fra 100 kHz til 250 MHz. Den er designet til at blive drevet af signalgeneratorer eller af sporingsgeneratorer fra spektrumanalysatorer. Med et 1 dB kompressionspunkt på op til 25 W i frekvensområdet 100 kHz til 250 MHz kan den generere testniveauer klasse 1, klasse 2, klasse 3 og klasse X i henhold til ISO / EN 61000-4-6. En indbygget AM / PM – modulator muliggør brug af sporingsgeneratorer som signalkilde. TBMDA-CDN25 har tilstrækkelig gevinst til at opnå maksimal udgangseffekt med 0 dBm leveret af en Spektrumanalysator sporingsgenerator.
Udover 1 kHz, 80% AM, giver TBMDA-CDN25 indbygget modulationskapacitet til at generere 1 kHz, 50% duty cycle PM-signaler. I PM-tilstand kan TBMDA-CDN25 også generere et 217 Hz-signal med 12,5% duty cycle for at simulere mobiltelefon TDMA-støj.

Applikation

• Generel bredbånds RF-forstærker
• Bredbånds RF-forstærker til ledningsimmunitetstest, der driver CDN'er eller BCI-Prober
• Bredbånds RF-forstærker til strålingsimmunitetstest, der driver nær Håndholdte Prober
• Bredbånds RF-forstærker til strålingsimmunitetstest, der driver TEM-celler

Funktioner

• CW-forstærker (modulation slukket)
• 1 kHz, 80% AM-modulation
• 1 kHz, 50% duty cycle pulserende modulation
• 217 Hz, 12,5% duty cycle pulserende modulation

Maksimale vurderinger

Maksimal indgangseffekt: +3 dBm

Udgangen af TBMDA-CDN25 er ret tolerant over for udgangsmismatch, men åben eller kortsluttet belastning anbefales ikke, da det potentielt kan forårsage skade på udgangstransistoren. Når der køres nær Håndholdte Prober, strøm Prober eller enhver belastning med ukendt impedans, anbefales det stærkt at indsætte en ≥ 3dB dæmper ved udgangen af forstærkeren for at beskytte udgangstrinnet.

Total harmonisk forvrængning

• 17,7% @100MHz, Pout=37dBm typ.
• 19,6% @100 MHz, Pout=40 dBm typ.
• 22,1% @100 MHz, Pout=43 dBm typ.
• 26,9% @100 MHz, Pout=46 dBm typ.
• Tredje ordens udgangsinterceptpunkt: +51 dBm, @100 MHz, ∆ f = 2MHz, typ.
• Intern modulationsfrekvens AM: 1 kHz ±20%
• Intern modulationsfrekvenser PM: 1 kHz ±20%, 217 Hz ±20%
• Duty cycle, PM: 50% ±10% @ 1 kHz; 12,5% ±20% @ 217 Hz

• Indgang / Udgang: 50 Ohm, N female

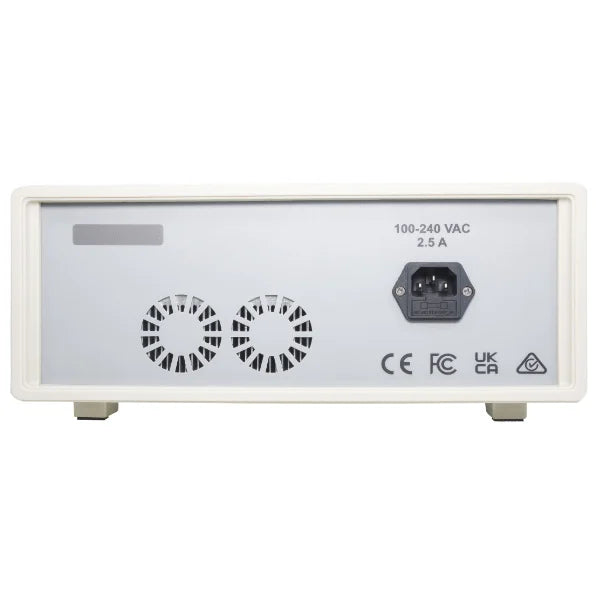

• Forsyningsspændingsområde: 110 V…240 V
• Forsyningsstrømforbrug: 108 W @ 220V
• Driftstemperaturområde: -20°C til 50°C
• Frekvensområde: 100 kHz – 250 MHz
• Lille signalforstærkning: 47 dB typ.
• Forstærkningsfladhed 100 kHz – 250 MHz / Pin = -3 dBm: 3.5 dB typ.
• Mættet udgangseffekt @ 100 kHz / Pin = 0 dBm: 44.1 dBm (25.7 W) typ.
• Mættet udgangseffekt @ 150 kHz / Pin = 0 dBm: 44.6 dBm (28.8 W) typ.
• Mættet udgangseffekt @ 500 kHz / Pin = 0 dBm: 45.1 dBm (32.4 W) typ.
• Mættet udgangseffekt @ 1 MHz / Pin = 0 dBm: 45.3 dBm (33.9 W) typ.
• Mættet udgangseffekt @ 10 MHz / Pin = 0 dBm: 45.3 dBm (33.9 W) typ.
• Mættet udgangseffekt @ 50 MHz / Pin = 0 dBm: 45.6 dBm (36.3 W) typ.
• Mættet udgangseffekt @ 80 MHz / Pin = 0 dBm: 46.6 dBm (45.7 W) typ.
• Mættet udgangseffekt @ 100 MHz / Pin = 0 dBm: 46.5 dBm (44.7 W) typ.
• Mættet udgangseffekt @ 150 MHz / Pin = 0 dBm: 44.5 dBm (28.2 W) typ.
• Mættet udgangseffekt @ 200 MHz / Pin = 0 dBm: 43.8 dBm (24 W) typ.
• Mættet udgangseffekt @ 230 MHz / Pin = 0 dBm: 44.9 dBm (30.9 W) typ.
• Mættet udgangseffekt @ 250 MHz / Pin = 0 dBm: 44.8 dBm (30.2 W) typ.
• 1dB udgangskompressionspunkt @ 100 kHz: +43.7 dBm typ. (Pin: -5 dBm)
• 1dB udgangskompressionspunkt @ 150 kHz: +44.1 dBm typ. (Pin: -4 dBm)
• 1dB udgangskompressionspunkt @ 500 kHz: +44.6 dBm typ. (Pin: -3 dBm)
• 1dB udgangskompressionspunkt @ 1 MHz: +45 dBm typ. (Pin: -3 dBm)
• 1dB udgangskompressionspunkt @ 10 MHz: +45 dBm typ. (Pin: -2 dBm)
• 1dB udgangskompressionspunkt @ 50 MHz: +45.6 dBm typ. (Pin: 1 dBm)
• 1dB udgangskompressionspunkt @ 80 MHz: +46.5 dBm typ. (Pin: 1 dBm)
• 1dB udgangskompressionspunkt @ 100 MHz: +46.5 dBm typ. (Pin: 0 dBm)
• 1dB udgangskompressionspunkt @ 150 MHz: +42.9 dBm typ. (Pin: -4 dBm)
• 1dB udgangskompressionspunkt @ 200 MHz: +42.2 dBm typ. (Pin: -4 dBm)
• 1dB udgangskompressionspunkt @ 230 MHz: +44.1 dBm typ. (Pin: -3 dBm)
• 1dB udgangskompressionspunkt @ 250 MHz: +43 dBm typ. (Pin: -4 dBm)
• 2. harmonisk, 100 MHz, Pout=46dBm: < – 12 dBc typ.
• 2. harmonisk, 100 MHz, Pout=40dBm: < – 15 dBc typ.
• 3. harmonisk, 100 MHz, Pout=46dBm: < – 22 dBc typ.
• 3. harmonisk, 100 MHz, Pout=40dBm: < – 22 dBc typ.

Manual:

• TBMDA-CDN25 Manual
