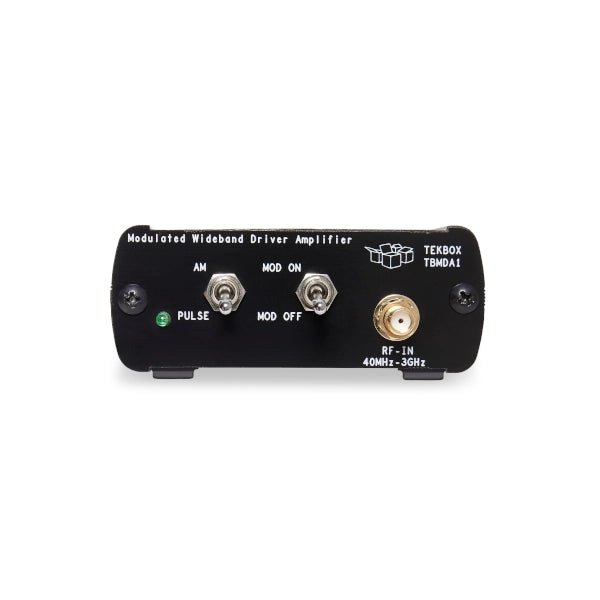

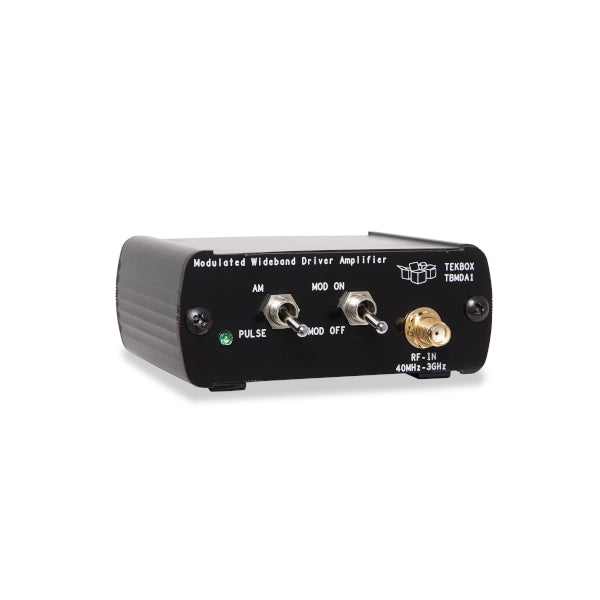

TEKBOX TBMDA1 Moduleret bredbåndsdriverforstærker
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
Oplev mulighederne
Mere information
Beskrivelse
TBMDA1 -moduleret bredbåndsdriverforstærker er designet til at skabe en billig signalkilde til immunitetstest af elektroniske byggesten og produkter. Det er designet til at blive drevet af sporingsgeneratorens output fra spektrumanalysatorer. Med sin gevinst på 22 dB og 1dB komprimeringspunkt på +22dBm kan det øge udgangseffekten af en sporingsgenerator op til 150 MW. TBMDA1 er ideel til at køre Tekbox i nærheden af Håndholdte Prober for at finde det følsomme sted for et elektronisk kredsløb eller for at oprette elektriske felter op til 50V/m, når du kører TEKBOX TEM -cellen TBTC1, 25V/m, når du kører TBTC2 eller 18V/m, når du kører TBTC3. Testsignaler til immunitetstest kan være CW, AM eller PM. Følgelig giver TBMDA1 indbygget moduleringsevne til at generere 1 kHz AM eller PM -signaler. I PM -tilstand kan TBMDA1 også generere et 217Hz -signal med 12,5% driftscyklus for at simulere mobiltelefon TDMA -støj.
Funktioner
- CW -forstærker (modulation off)
- 1 kHz, 80% AM -modulation
- 1 kHz, 50% driftscykluspulsmodulation
- 217 Hz, 12,5% driftscykluspulsmodulering
specifikationer

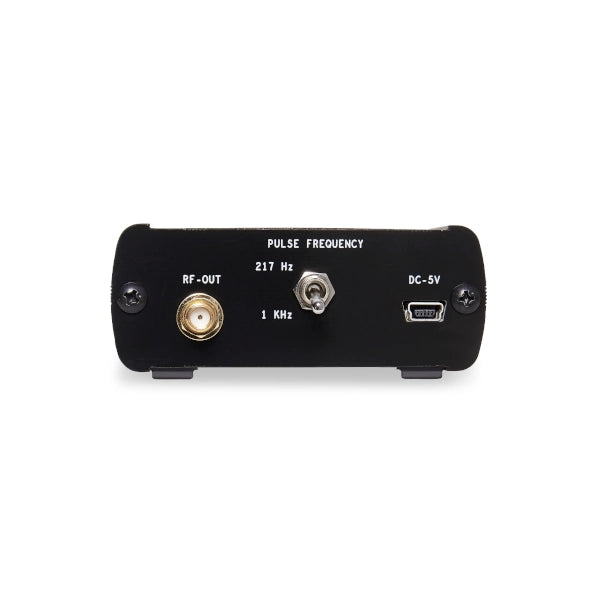

Input: 50 ohm, SMA kvindeProduktion:50 ohm, SMA kvinde
Nominel forsyningsspænding:5v, typ. 235mA, mini-USB-B-stik
Maksimal forsyningsspænding:5,5V
Maksimal indgangseffekt:+9dbm
1db Output Compression Point @ 40MHz:+21.5dbm
1db Output Compression Point @ 2 GHz:+22.5dbm
3. Bestil Output Intercept Point @ 40 MHz:+39dbm
3. Bestil Output Intercept Point @ 2 GHz:+42dbm
Omvendt isolering S12:-45db
Støjfigur:3… 4 dB
Intern modulationsfrekvens Am:1 kHz ± 10%
Interne moduleringsfrekvenser PM:1 kHz ± 10%, 217 Hz ± 20%
Duty Cycle, PM:50% ± 10% @ 1 kHz; 12,5% ± 20% @ 217 Hz
Gevinst:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1,5 GHz |
2 GHz |
2,5 GHz |
3 GHz |
|
21,6 dB |
24,9 dB |
25,5 dB |
25,6 dB |
24,9 dB |
24,1 dB |
22.2 dB |
22,8 dB |
25,8 dB |
Ansøgning:
- Generelle gakeblok
- signalkilde til immunitetstest, kørsel nær Håndholdte sonder
- Signalkilde til immunitetstest, drivende TEM -celler
