Tekbox TBMA4 Dobbelt Rillede Horn Antenne
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- Type: dobbelt rillede horn
- Frekvensområde: 1 GHz – 8 GHz
- Nominal impedans: 50Ω
- Connector: N type female
- Maksimal kontinuerlig indgangs RF effekt: 100W
- Isotropisk gevinst: 6 - 14 dBi
- Antennefaktor: 24 - 43 dB/m
- Front til bag forhold: gennemsnitlig 20dB
- Spændingsstående bølgeratio (VSWR): < 3:1 over hele frekvensområdet; < 2:1 gennemsnit
- Bredde: 241 mm (9,49 “)
- Højde: 153 mm (6,03 “)
- Dybde: 214 mm (8,44 “)
- Vægt: 1,4 kg (3,08 lbs)
- Tripod adapter gevindstørrelse: ¼”
- Indekseret bagmonteringsflange
Opdag mulighederne
Mere information
Beskrivelse
CISPR 16 opdeler frekvensområdet i flere bånd og definerer specifikke antenner for hvert af disse bånd. For frekvensområdet over 1 GHz specificerer CISPR 16 brugen af bredbåndede hornantenner til måling af udsendt støj.
Standard bredbåndede hornantenner til EMC-applikationer er ret kostbare og dækker et frekvensområde, der er meget bredere end hvad der er tilgængeligt på typiske lavpris EMC-forhåndsgodkendte spektrumanalysatorer. For at kunne tilbyde en antenne optimeret til forhåndsgodkendte EMC-testapplikationer over 1 GHz, har Tekbox designet TBMA4 dobbelt-rillede hornmåleantenne. Med sin moderate pris er det et overkommeligt produkt til måling af udsendt støj ved EMC-forhåndsgodkendelse og generering af definerede Håndholdte styrker.
TBMA4 er karakteriseret fra 1 GHz til 8 GHz og har et retningsmønster, der er typisk for dobbelt-rillede hornantenner.

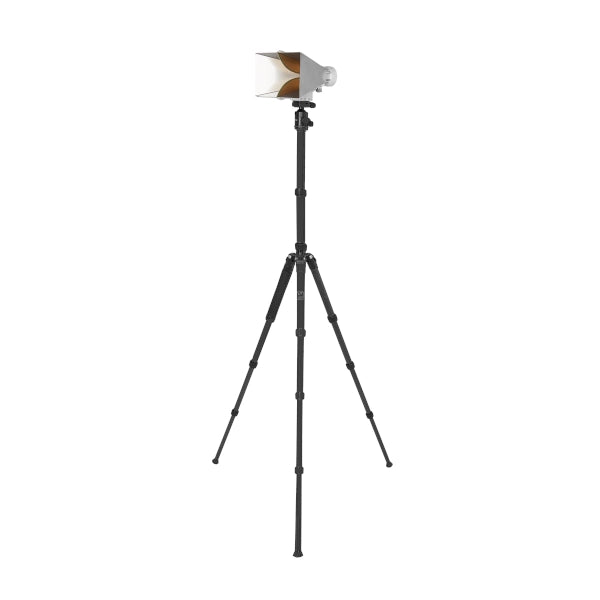

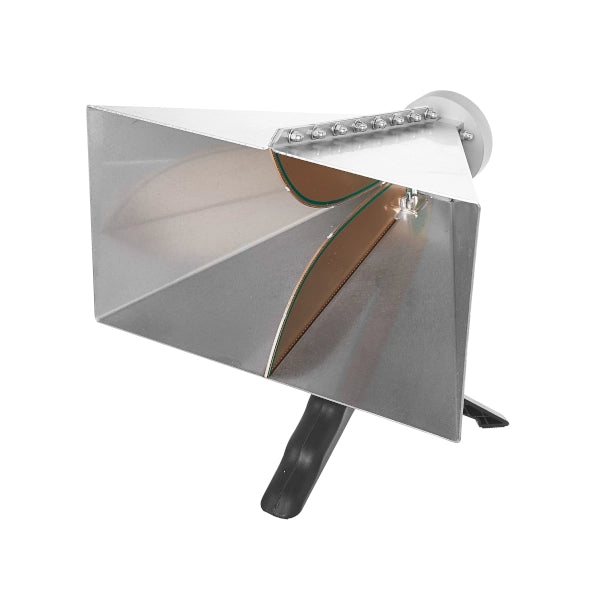

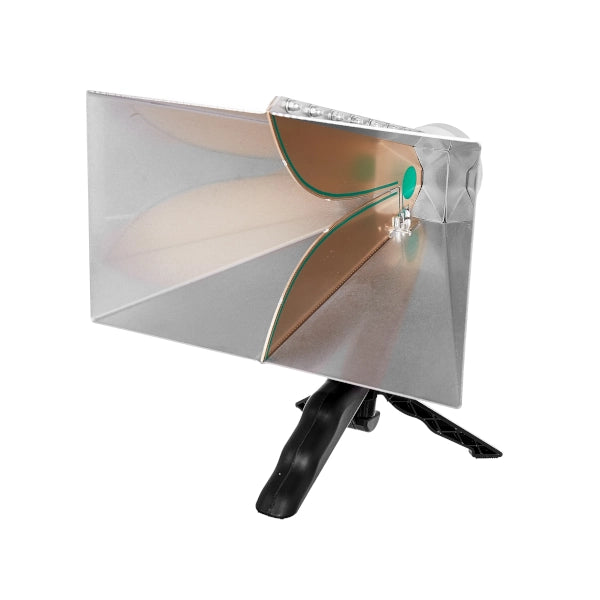

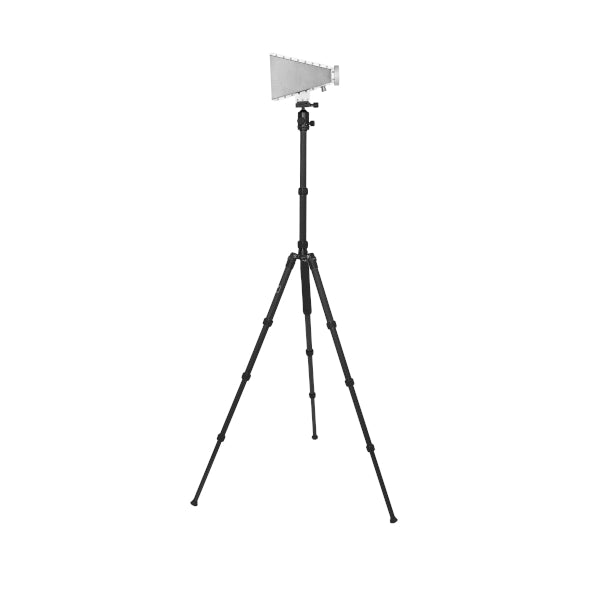

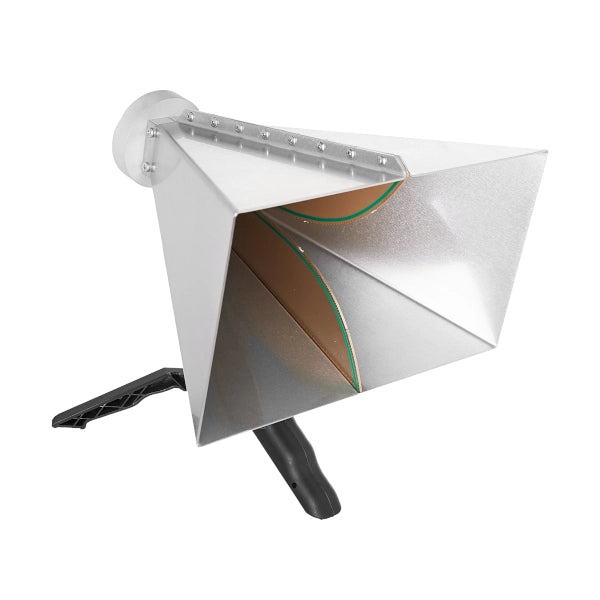

TBMA4 er en lille dobbelt-rillede hornantenne, med sit strålende element lavet af kantbelagt PCB-substrat. Kabinettet er lavet af rustfrit stål. Den er udstyret med en standard female N-stik og leveres sammen med et “pistolgreb” stativ. Et standard ¼” gevind på bunden af antennen gør det nemt at forbinde den til de fleste standardstativer.

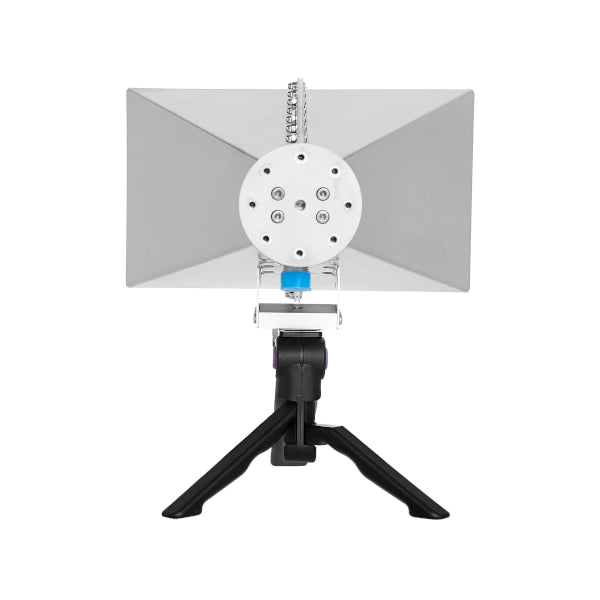

Derudover er antennen udstyret med en indekseret monteringsplade på bagsiden. Monteringspladen har et 6 mm gevindhul i midten og radialt placerede 4 mm gevindhuller i 45° trin, typisk for de fleste hornantenner.
