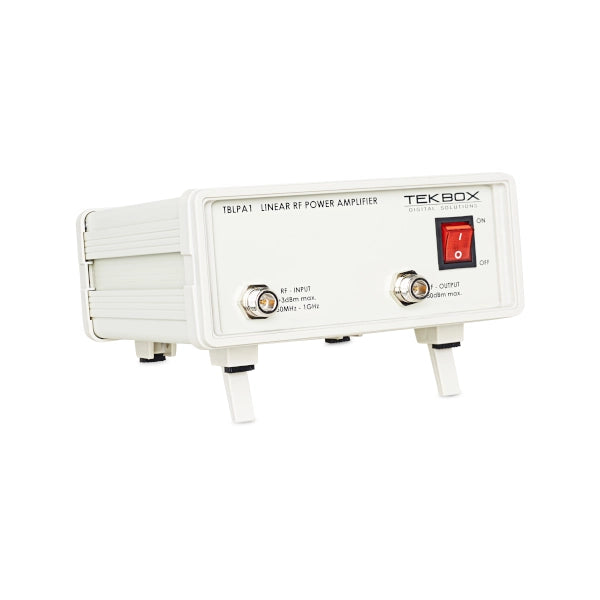

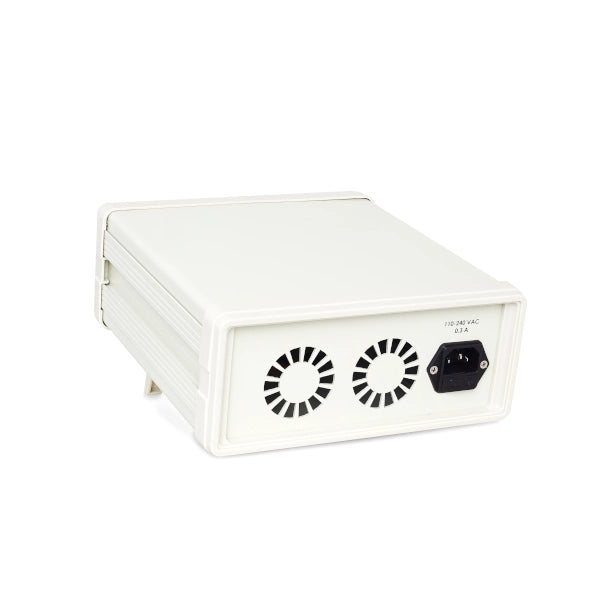

TEKBOX TBLPA1 Lineær bredbåndseffektforstærker

TBLPA1 lineær bredbåndseffektforstærker er en RF -forstærker til generelle formål til test- og måleapplikationer. Det har en udgangseffektevne på op til 1W og kan bruges i frekvensområdet fra 10 MHz til 1 GHz og med reduceret udgangseffektkapacitet selv ud over.

specifikationer

Input / output: 50 ohm, n kvinde
Forsyningsspændingsområde: 110 V… 240 V
Forsyningseffektforbrug: 15 w
Driftstemperaturområde: -20 ° C til 60 ° C
Frekvensområde: 50 MHz - 1 GHz, (3MHz - 1,3 GHz med reduceret udgangseffektkapacitet)
Gevinst: 36db typ., Se tabel 1 for detaljer
1db Output Compression Point @ 10MHz: +29,5 dBm typ.
1db Output Compression Point @ 100 MHz: +30,9 dBm Typ.
1db Output Compression Point @ 500 MHz: +31.3 DBM TYP.
1db Output Compression Point @ 1 GHz: +28,7 dBm Typ.
Støjfigur: 2,5 dB typ.
2^nd Harmonic, 50MHz, Pout = 30dbm: < - 50 dbc typ
2^nd Harmonic, 200MHz, Pout = 30dbm: < - 40 dbc typ
3^Rd Harmonic, 50MHz, Pout = 30dbm: < - 30 dbc typ
3^Rd Harmonic, 200MHz, Pout = 30dbm: < - 25 DBC TYP
Total harmonisk forvrængning:
0,85% @200MHz, Pout = 27dbm typ.
1,13% @200MHz, Pout = 28dbm typ.
2,33% @200MHz, Pout = 29dbm Typ.
5,6% @200MHz, Pout = 30dbm typ.
Tredje Order Intercept Point:
+50dbm, @200MHz, ∆ f = 200 kHz typ.
Indgangsafkast:
50 MHz: 11dB typ.
800 MHz: 16dB typ.
Output VSWR:
50 MHz: 2.1: 1
800 MHz: 1,4: 1
Maksimale vurderinger:
Maksimal indgangseffekt: +3 dBm
Outputet fra TBLPA1 er ganske tolerant over for output -uoverensstemmelse, men åben eller kortsluttet belastning anbefales ikke, potentielt kan forårsage skade.

Lille signalgevinst (målt med pin = - 20 dBm):

3 MHz	5 MHz	10 MHz	25 MHz	50 MHz	100 MHz	200 MHz	300 MHz	400 MHz
16 db	34 dB	43 db	42 dB	41 dB	40 dB	39 db	38,5 dB	38,3 dB

500 MHz	600 MHz	700 MHz	800 MHz	900 MHz	1 GHz	1,1 GHz	1,2 GHz	1,3 GHz
38 dB	37,8 dB	37 dB	35,4 dB	36,5 dB	36,2 dB	35,5 dB	33,7 dB	32.1 db

Ansøgning:

• Generelt formålsforstærker
