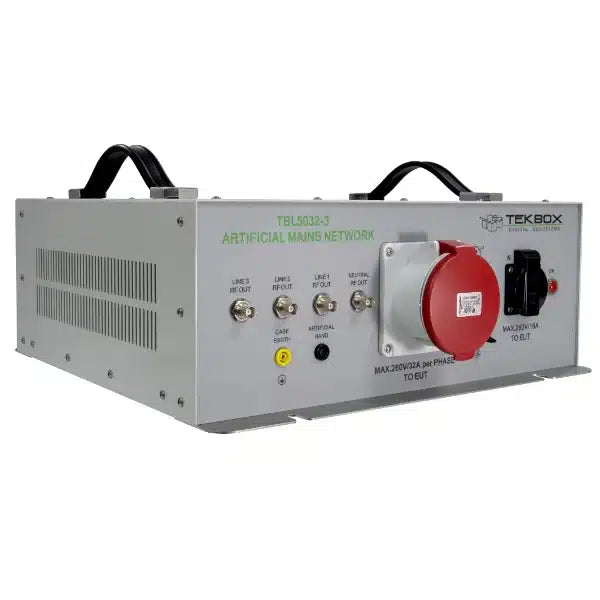

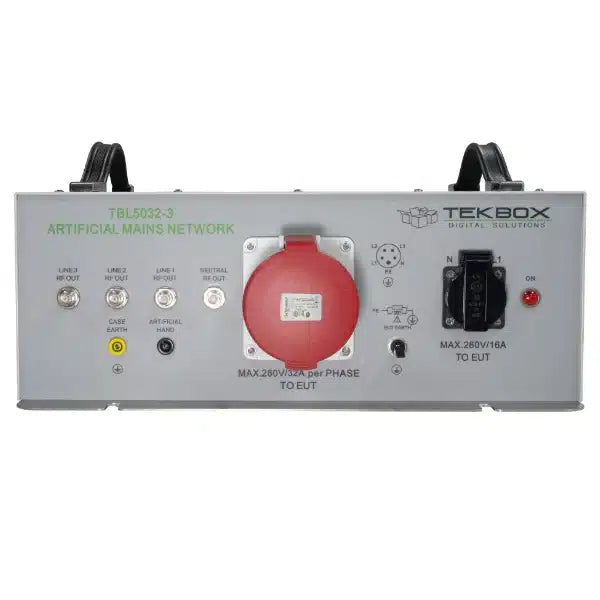

TEKBOX TBL5032-3 50UH LISN - CISPR 16

TEKBOX TBL5032-3 50UH LISN - CISPR 16

TEKBOX TBL5032-3 er et linjeimpedansstabiliseringsnetværk til måling af linjetilført interferens inden for området 9 kHz til 30MHz, i henhold til CISPR 16-1-2-standarden.

Enheden er designet til test af 3-fase og enfase, AC-drevet udstyr med forsyningsspændinger op til maksimalt 450V/260V og 32A. Udført støj kan måles på hver fase og på den neutrale leder.

Tekbox TBL5032-3 har separate RF-udgange for hver fase og neutral og kan følgelig kobles med TBLM1 for at opdele emissionerne i dens fælles tilstand og differentielle tilstandskomponenter. TBL5032-3 har ikke noget integreret højpasfilter ved RF-udgange, men leveres med en ekstern 9 kHz koaksial højpas i stedet.

Enfaset DUT-stikkontakt fås i landespecifikke varianter.

Specifikationer:

• Frekvensområde: 9 kHz til 30 MHz
• Impedans: 50 Ω ║ (50 µH + 5 Ω)
• Kunstig hånd: 220 PF + 511 Ω
• Skiftbar PE: 50 Ω ║ 50 µH
• 250 µH Pre-Filter
• Separate RF -udgange for hver linje og neutral
• Air Core -induktorer
• Linjespænding: Maks. 540V / 260V / 50 - 60 Hz, Cat ‖
• Maks. Nuværende pr. Linje og neutral: 32A @ 23 ° C hver
• 3-fase DUT-stik: CEE/IEC60309, 3L+N+PE, 32A, Kvinde
• Enfaset DUT-stikkontakt: landespecifik

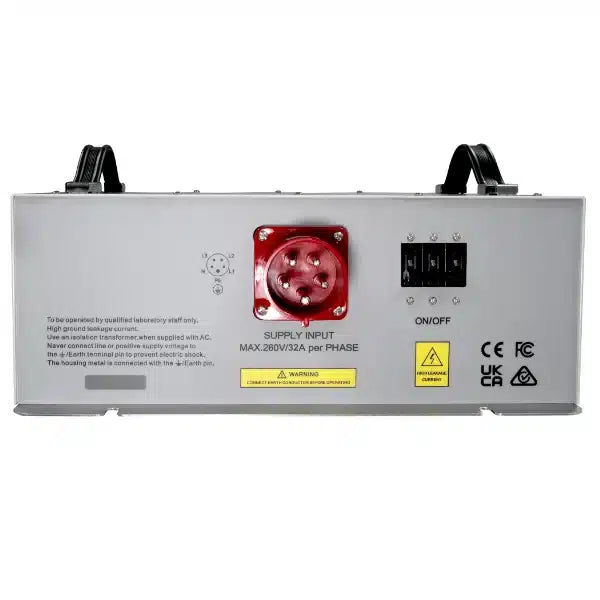

• Power Connector: CEE/IEC60309, 3L+N+PE, 32A, Mand
• Målestik: 50 Ω BNC
• Ekstern 9 kHz højpasfilter, N-mand / N-Female
• Driftstemperaturområde: + 5 ° C… + 40 ° C; 5% til 80% RH

For mere information: Tekbox

Klik her for relaterede produkter: Lisn

TEKBOX TBL5032-3 50UH LISN - CISPR 16

Brugervejledning:

Tekbox TBL5032-3 Manual

---
