TEKBOX TBL5016-3 50UH LISN - CISPR 16
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Frekvensområde: 9 kHz til 30 MHz
- Impedans: 50 Ω ║ (50 µH + 5 Ω)
- Kunstig hånd: 220 PF + 511 Ω
- Skiftbar PE: 50 Ω ║ 50 µH
%0A%20%09Kunstig%20h%C3%A5nd:%20220%20PF%20+%20511%20%CE%A9%0A%20%09Skiftbar%20PE:%2050%20%CE%A9%20%E2%95%91%2050%20%C2%B5H%0A
){kind=link}
Oplev mulighederne
Mere information
Beskrivelse

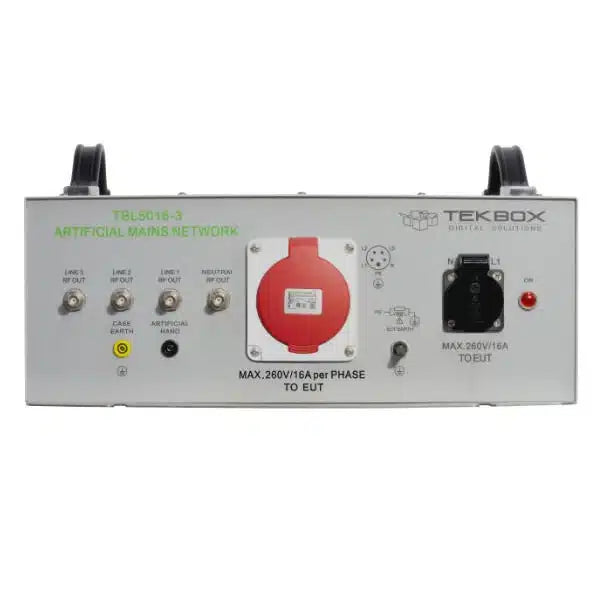

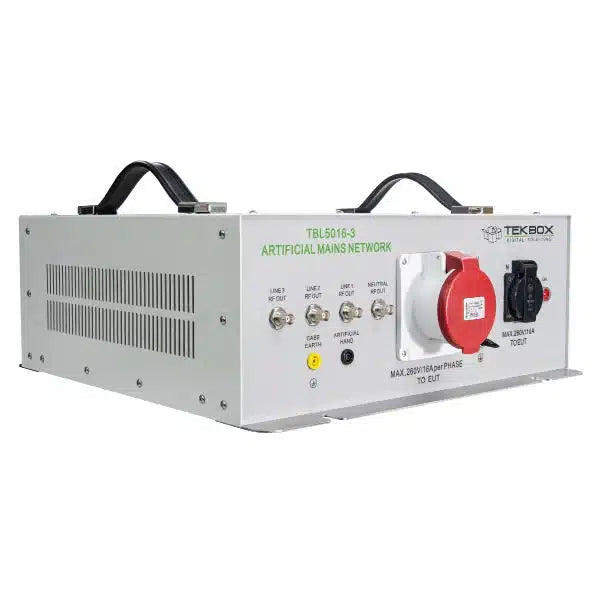

TEKBOX TBL5016-3 50UH LISN - CISPR 16
TEKBOX TBL5016-3 er et linjeimpedansstabiliseringsnetværk til måling af linjetilført interferens inden for området 9 kHz til 30MHz, i henhold til CISPR 16-1-2-standarden. Enheden er designet til test af 3-fase og enfaset, AC-drevet udstyr med forsyningsspændinger op til maksimalt 450V/260V og 16A.Udført støj kan måles på hver fase og på den neutrale leder. TBL5016-3 har separate RF-udgange for hver fase og neutral og kan følgelig kobles med TBLM1 til at opdele emissionerne i dens fælles tilstand og differentielle tilstandskomponenter.
Enfaset DUT-stikkontakt fås i landespecifikke varianter.
Specifikationer:
- Frekvensområde: 9 kHz til 30 MHz
- Impedans: 50 Ω ║ (50 µH + 5 Ω)
- Kunstig hånd: 220 PF + 511 Ω
- Skiftbar PE: 50 Ω ║ 50 µH
- 250 µH Pre-Filter
- Separate RF -udgange for hver linje og neutral
- Air Core -induktorer
- Linjespænding: Maks. 540V / 260V / 50 - 60 Hz, Cat ‖
- Maks. Nuværende pr. Linje og neutral: 16a @ 23 ° C hver
- 3-fase DUT Socket: CEE/IEC60309, 3L+N+PE, 16A, Kvinde
- Enfaset DUT-stikkontakt: landespecifik

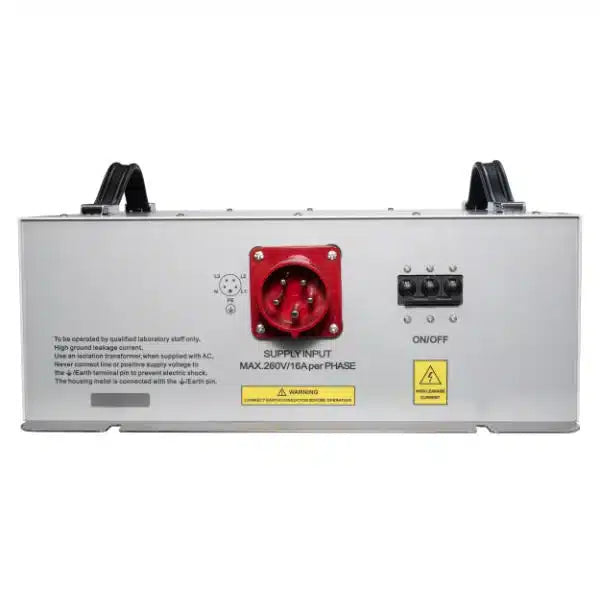

- Power Connector: CEE/IEC60309, 3L+N+PE, 16A, Mand
- Målestik: 50 Ω BNC
- Driftstemperaturområde: + 5 ° C… + 40 ° C; 5% til 80% RH
- Sikkerhed: Sikkerhedsklasse I, IEC 1010-01
For mere information: Tekbox
