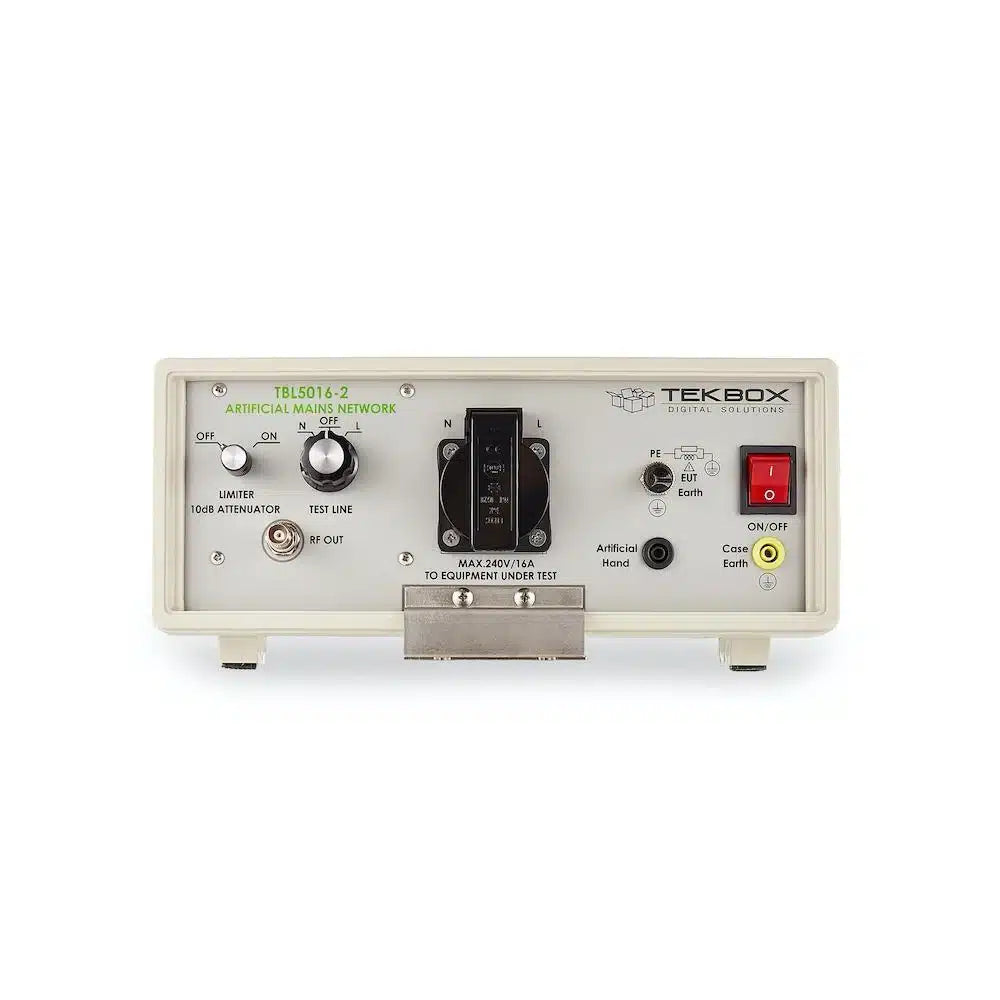

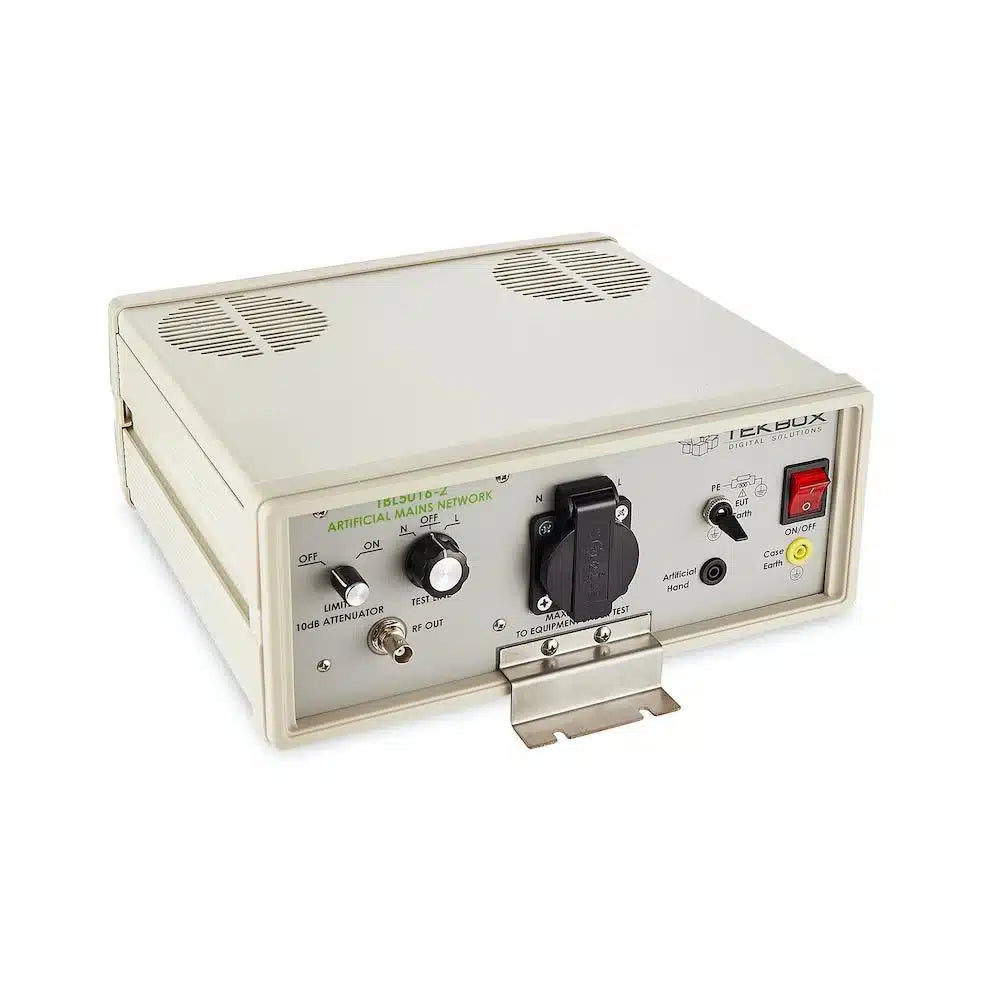

TEKBOX TBL5016-2 50UH LISN - CISPR 16

TEKBOX TBL5016-2 50UH LISN - CISPR 16

TEKBOX TBL5016-2 er et linjeimpedansstabiliseringsnetværk til måling af linjetilført interferens inden for området 9kHz til 30MHz, i henhold til CISPR 16-1-2-standarden.

Enheden er designet til test af enfase, AC-drevet udstyr med forsyningsspændinger op til maksimalt 240V og 16A.

Udført støj kan måles på fasen og på den neutrale leder. TBL5016-2 er udstyret med en skiftbar begrænser/dæmpning og en kunstig håndforbindelse.

Enheden fås med landespecifikke DUT-stik.

Specifikationer:

• Frekvensområde: 9 kHz til 30 MHz
• Impedans: 50 Ω ║ (50 µH + 5 Ω)
• Kunstig hånd: 220 PF + 511 Ω
• Skiftbar PE: 50 Ω ║ 50 µH
• Begrænser / dæmpning: 150 kHz til 30 MHz; 10 dB
• Air Core -induktorer
• Linjespænding: Maks. 240V / 50 - 60 Hz, Cat ‖‖
• Maks. Nuværende: 16a @ 23 ° C
• Dut Socket: Landspecifik
• Målestik: 50 Ω BNC

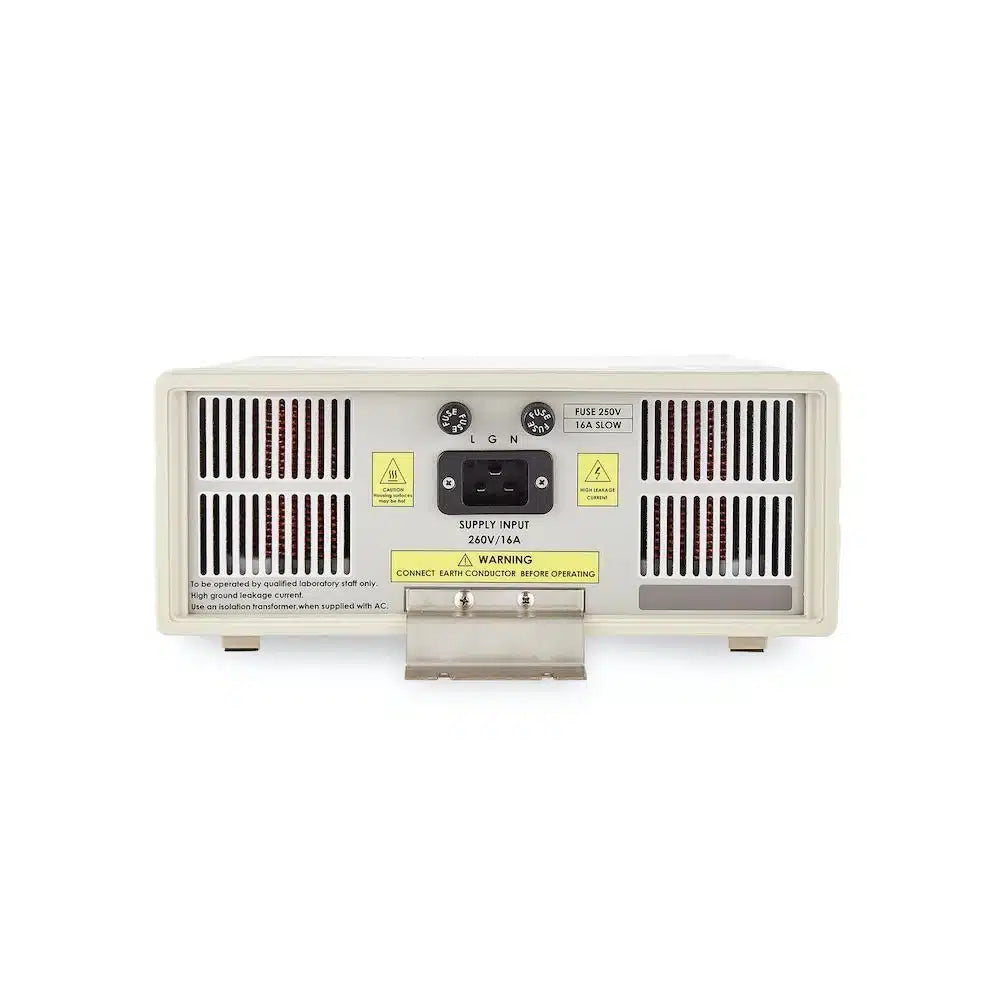

• Power Connector: IEC 60320 C19
• Driftstemperaturområde: + 5 ° C… + 40 ° C; 5% til 80% RH
• Sikkerhed: Sikkerhedsklasse I, IEC 1010-01

For mere information: Tekbox

Klik her for relaterede produkter: Lisn

TEKBOX TBL5016-2 50UH LISN - CISPR 16

Brugervejledning:

Tekbox TBL5016-2 Manual

---
