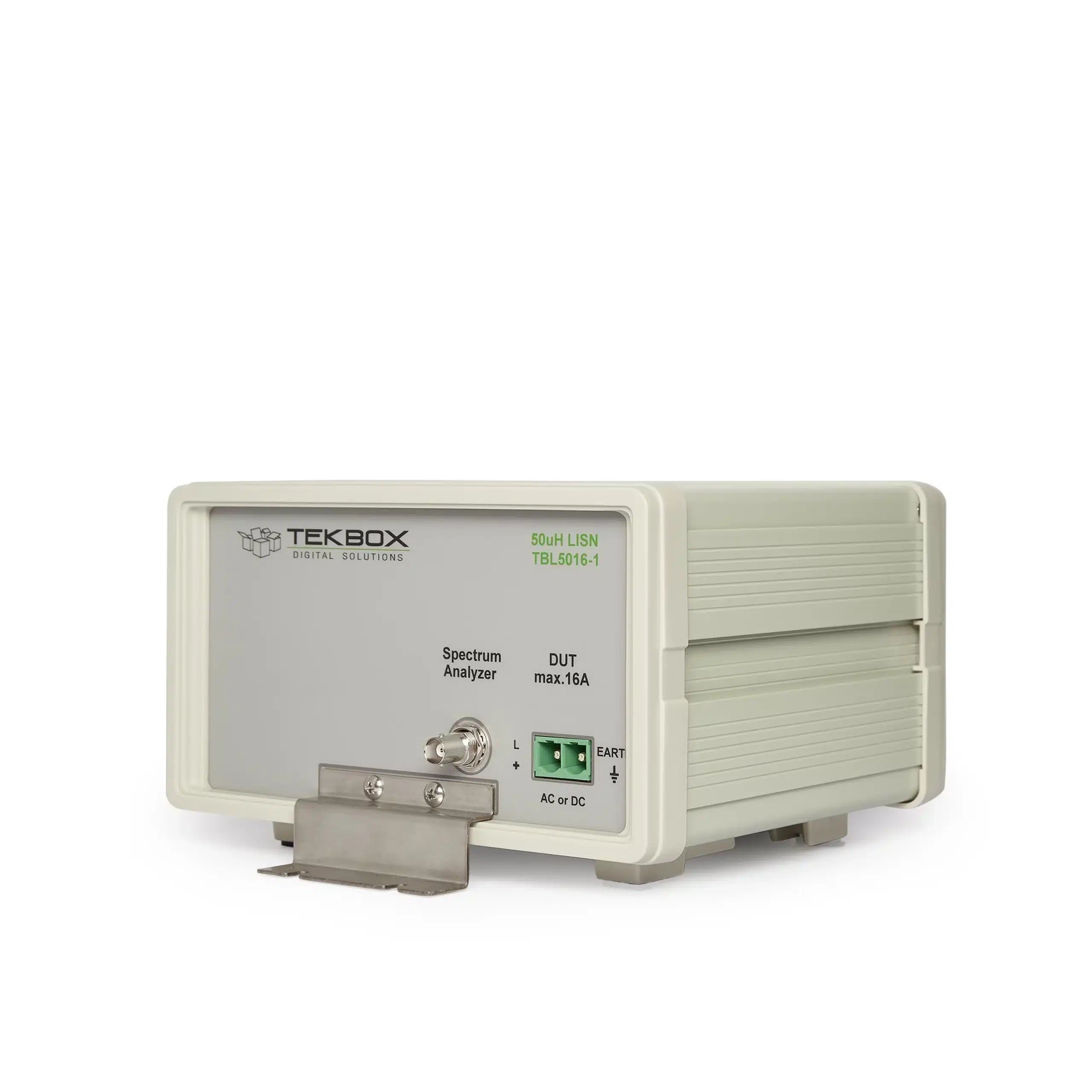

TEKBOX TBL5016-1 50UH 16A LISN
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Lisn Type: V-AMN, konfigurerbar som 50Ω/50μH+5 Ω eller 50Ω/50μH
- Frekvensområde: 9 kHz - 100 MHz
- DC -modstand: <45 MΩ
- Maksimal strøm: 16A kontinuerlig
Oplev mulighederne
Mere information
Beskrivelse
TEKBOX TBL5016-1 50UH 16A LISN
Tekbox TBL5016-1 50μH Lisn er en enhed, der kræves for at opsætte udførte støjmålinger af DC eller AC-drevet elektronisk udstyr. Det er designet i henhold til CISPR 16-1-2 og MIL-STD-461F-standard og karakteriseret i frekvensområdet 9kHz til 100 MHz.Bortset fra at udføre udførte støjmålinger, bruges Lisns også til at etablere en defineret impedans for forskellige andre standardiserede tests.
Lisn er en 50 µH+5 Ω enkelt linjedesign med en høj strøm jumper til at kortlægge 5 ohm-modstanden og konfigurere den som 50Ω/50 uH Lisn ifølge CISPR 16-1-2. Lisn er karakteriseret op til 100 MHz, hvilket betyder, at Lisn kan bruges til det kombinerede interval på 9 kHz til 100 MHz.

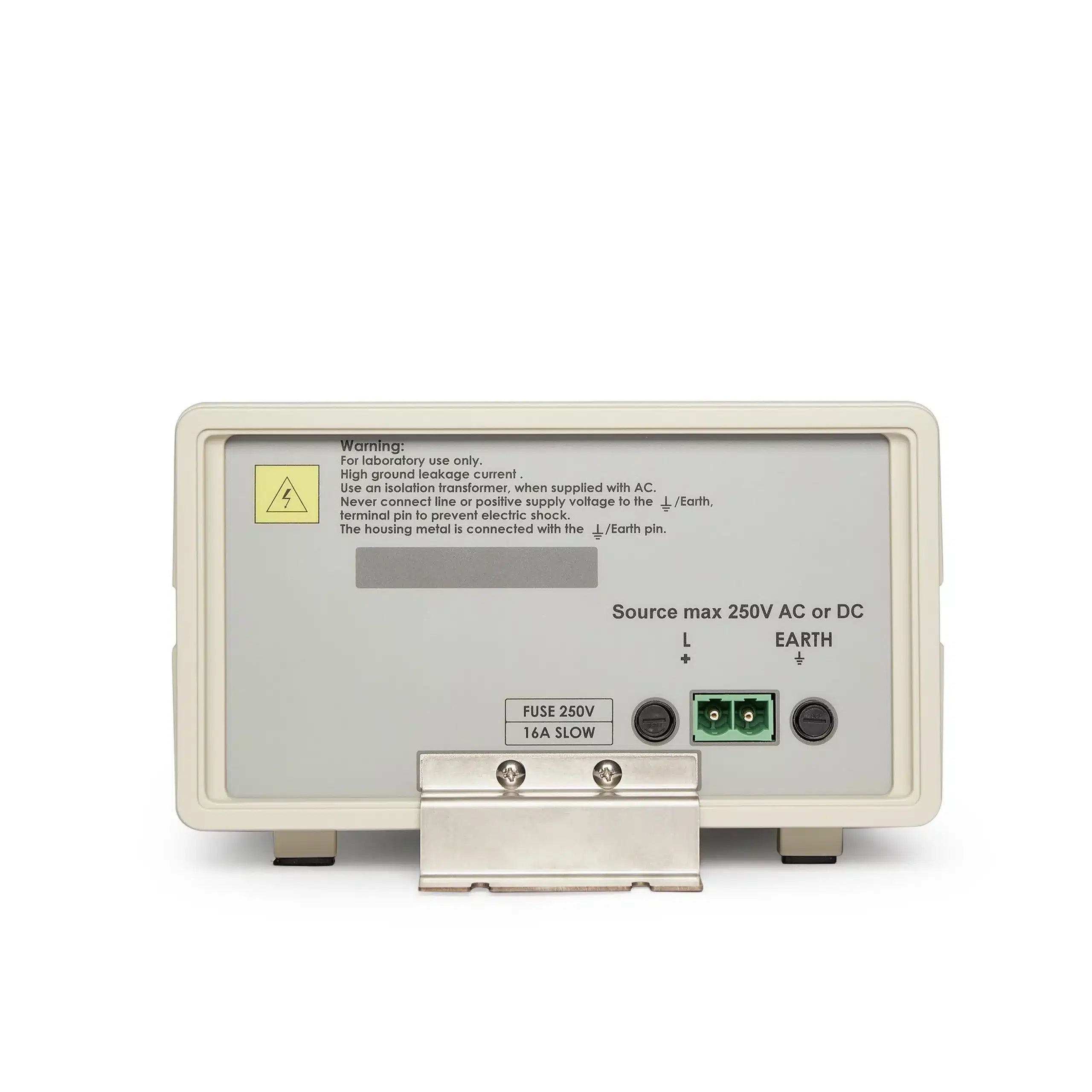

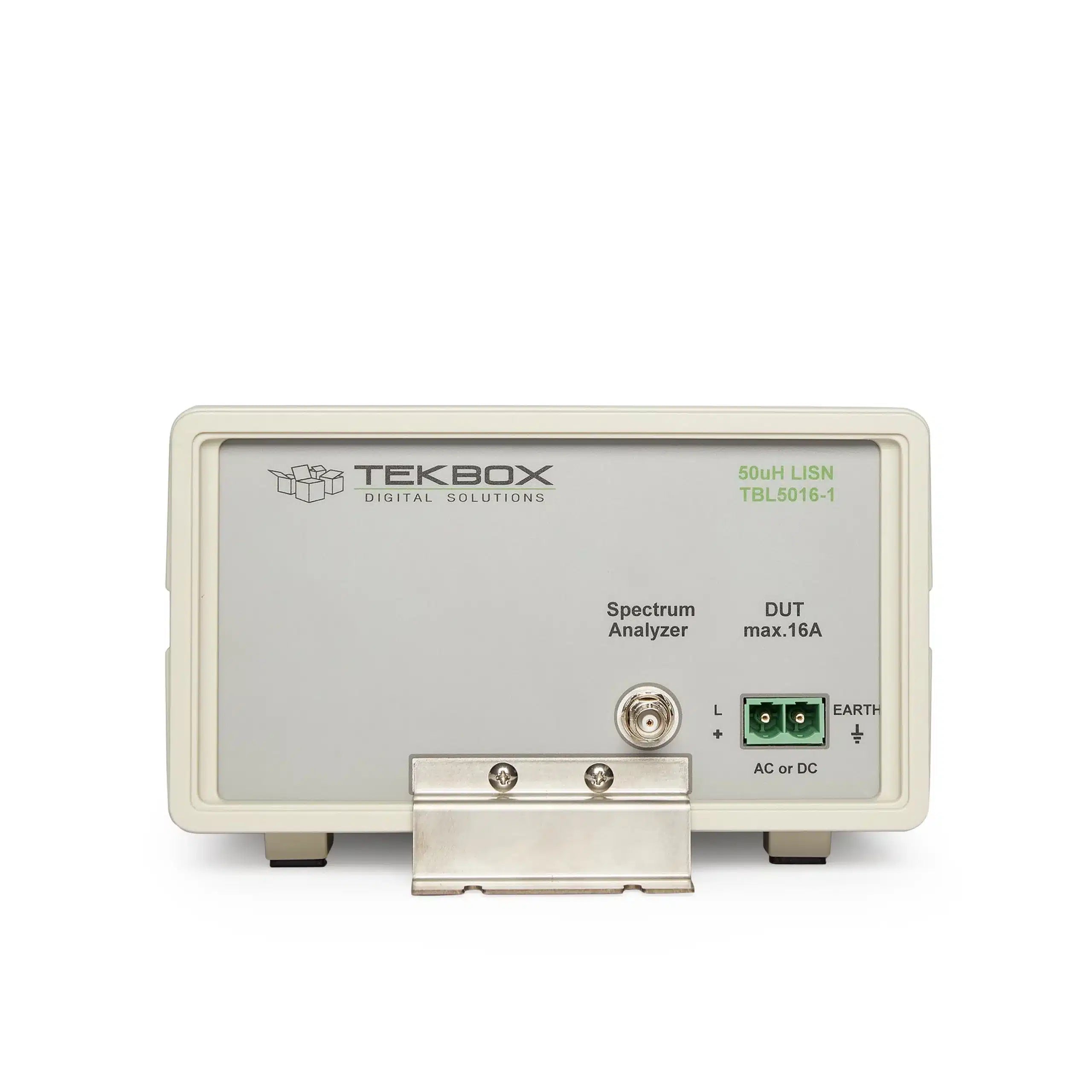

Lisn indsættes i forsyningslinjen for DUT (enhed under test). Udført støj, der er til stede ved forsyningsterminalerne for DUT, kan måles ved BNC -stikket ved hjælp af en spektrumanalysator eller en målemodtager. Kilde (forsyning) terminal og DUT -terminalen afkobles med en 50μH -induktor. DC eller enfasemålinger kræver typisk et par TBL5016-1. Ved at kombinere det med Tekbox Lisn Mate muliggør separat måling af almindelig tilstand og differentiel tilstand støj. DUTS med 3-faset forsyning kræver tre eller fire stykker TBL5016-1, afhængigt af om produktet leveres i delta eller stjernekonfiguration.
Enheden er udstyret med en BNC-mandlig til N-mand RG232-kabel, parringsstik, høje strømkonfigurations jumpere og jordbeslag for at fastgøre det til et jordplan.
Specifikationer:
- Lisn Type: V-AMN, konfigurerbar som 50Ω/50μH+5 Ω eller 50Ω/50μH
- Frekvensområde: 9 kHz - 100 MHz
- DC -modstand: <45 MΩ
- Maksimal strøm: 16A kontinuerlig
- Driftsspændingsområde: 0 - 250V DC; 0 - 250V AC (50/60 Hz), 0 - 120V AC (400 Hz)
- Sikring: 2 x 16A langsomt
- High Current Plug/Screw Terminals - Mand: Phoenix Contact 1998933, Kvinde: Phoenix Kontakt 1967375
- Dimensioner: 250 mm x 225 mm x 140 mm (inklusive jordbeslag)
- Vægt: 2,7 kg
For mere information: Tekbox
