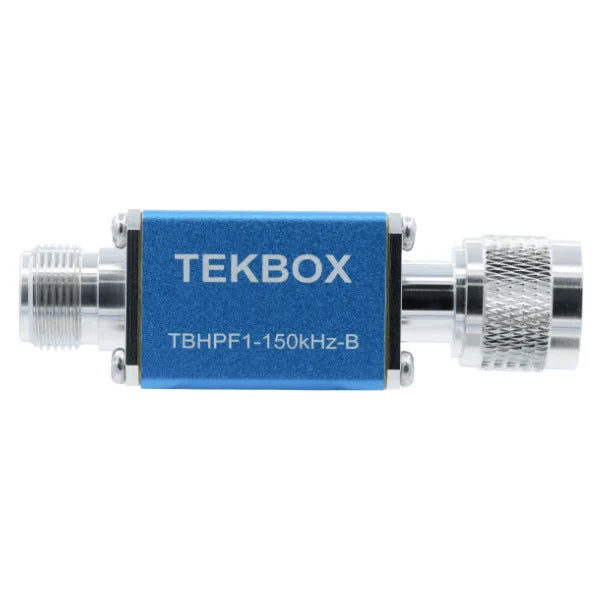

Tekbox TBHPF1-150kHz-B Højpasfilter
1.425,00 incl. VAT
Brug vores chat til personlig support eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- Højpasfilter, symmetrisk, refleksiv, 50 Ohm
- 3dB båndbredde: 110 kHz – 3 GHz
- S11, 150 kHz – 110 MHz: < -18 dB
Opdag mulighederne
Mere information
Beskrivelse
150 kHz højpasfilter til beskyttelse af Spektrumanalysator eller EMI-modtager RF-indgange mod høj amplitud subharmoniske og residual 50 Hz spænding i måleopsætninger for ledningsbåret emission.
Specifikationer
- Højpasfilter, symmetrisk, refleksiv, 50 Ohm
- 3dB båndbredde: 110 kHz – 3 GHz
- S11, 150 kHz – 110 MHz: < -18 dB
- Topologi: 5. orden Chebyshev
- Filterkondensator spændingsvurdering: 100V
- Filterinduktors mætningstrøm: 0,75 A
- Maksimal indgangseffekt ved frekvenser 300 kHz – 1 GHz: 10W
- Stik: N-Male / N-Female
- Dimensioner: 26 x 26 x 82 mm
- Vægt: ca. 100g
Dokumenter
Muligheder
Video
150 kHz højpasfilter til beskyttelse af Spektrumanalysator eller EMI-modtager RF-indgange mod høj amplitud subharmoniske og residual 50 Hz spænding i måleopsætninger for ledningsbåret emission.
- Højpasfilter, symmetrisk, refleksiv, 50 Ohm
- 3dB båndbredde: 110 kHz – 3 GHz
- S11, 150 kHz – 110 MHz: < -18 dB
- Topologi: 5. orden Chebyshev
- Filterkondensator spændingsvurdering: 100V
- Filterinduktors mætningstrøm: 0,75 A
- Maksimal indgangseffekt ved frekvenser 300 kHz – 1 GHz: 10W
- Stik: N-Male / N-Female
- Dimensioner: 26 x 26 x 82 mm
- Vægt: ca. 100g
