Beskrivelse

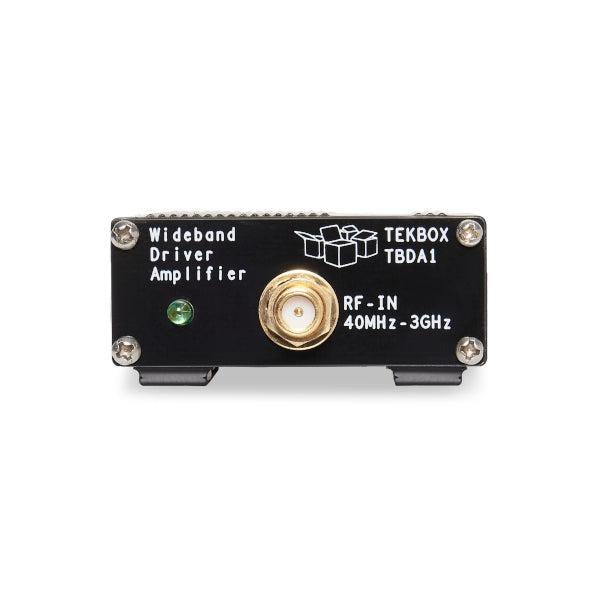

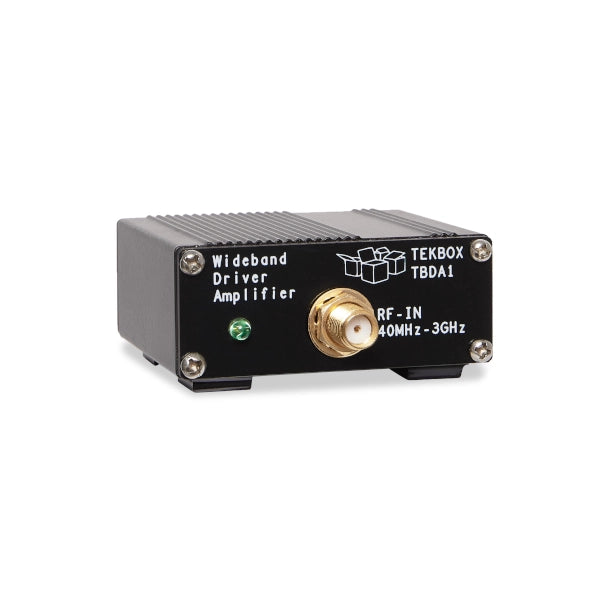

TBDA1 bredbåndsdriverforstærkere er alsidige byggesten, der let kan integreres i laboratorieopsætninger. Med et frekvensområde på 40MHz til 3GHz og en udgangseffekt på + 22 dBm ved 1dB -komprimering er de ideelle til at øge amplituden af RF -kilder med lav effekt eller drive effektforstærkerstadier. TBDA1 -bredbåndsforstærkere fås med 14dB eller 28dB gevinst.
specifikationer
Input: 50 ohm, SMA kvindeProduktion: 50 ohm, SMA kvinde
Nominel forsyningsspænding: 5v, typ. 225mA, mini-USB-B-stik
Maksimal forsyningsspænding: 5,5V
Maksimal indgangseffekt: +6 dBm
1db Output Compression Point @ 40MHz: +21.5dbm
1db Output Compression Point @ 2 GHz: +22.5dbm
3. Bestil Output Intercept Point @ 40 MHz: +39,8dbm
3. Bestil Output Intercept Point @ 2 GHz: +42,8dbm
Omvendt isolering S12: <-40db
Støjfigur: 3.1 ... 4.1 dB
Gevinst:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1,5 GHz |
2 GHz |
2,5 GHz |
3 GHz |
| 26 dB | 28,4 dB | 28,6 dB | 28,6 dB | 28,8 dB | 28,3 dB | 27.2db | 28,5 dB | 28,9 dB |
Ansøgning:
- Generelle gakeblok
- RF -driverforstærker
