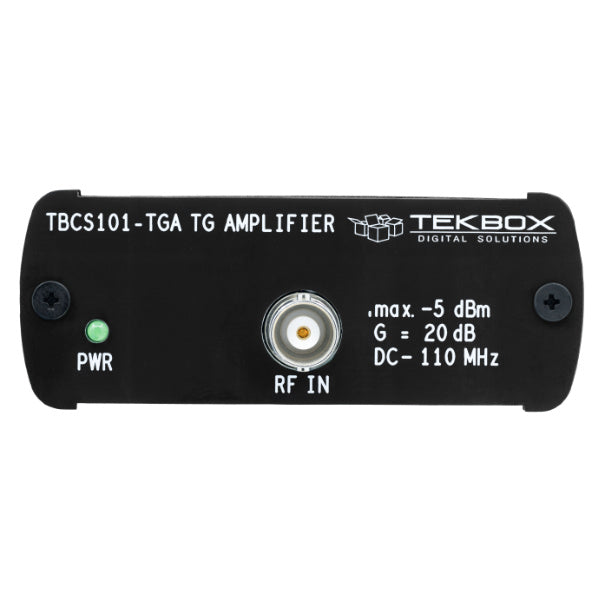

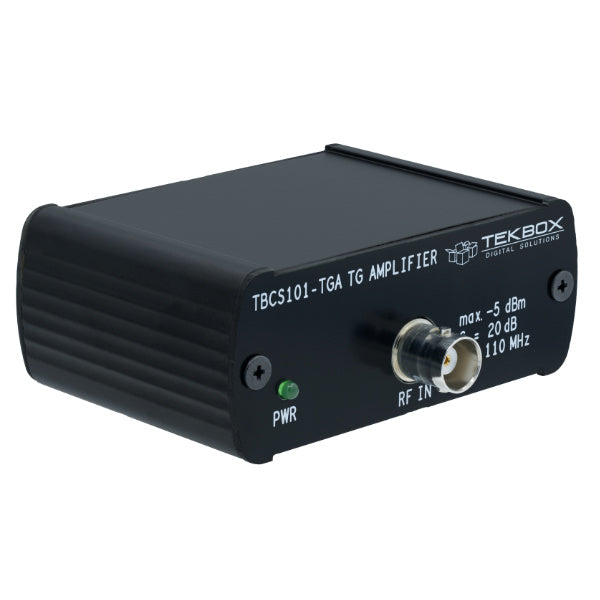

Tekbox TBCS101-TGA DC-koblet Lav Støj Forstærker

TBCS101-TGA er en DC-koblet forstærker med en flad forstærkning fra DC – 20 MHz, en 3 dB båndbredde på 40 MHz, en forstærkning på 20 dB og en udgangseffekt på + 15 dBm

Applikation

Driverforstærker til højtydende DC-koblede forstærkere, som kræves til CS101 test. Generel forstærker til at forstærke sporingsgeneratorens signal fra TBMR-110M målemodtageren.

Generel specifikation

• Frekvensområde: DC – 40 MHz, 3 dB båndbredde, typisk
• Forstærkning: 20 dB, typ. ( ≙ lineær spændingsforstærkning 10) med 50 Ohm belastningsimpedans
• RF-stik: BNC-female

Indgangsspecifikation

• Indgangsimpedans: 50 Ω
• Indgang return loss: > 30 dB, typ.
• Maksimal indgangsniveau: -5 dBm ( ≙ 0.35 Vpp ); for udgangsmætning
• Maksimale vurderinger: +20 dBm i et 50 Ohm system / ± 1.5V DC maks. indgangsvurdering

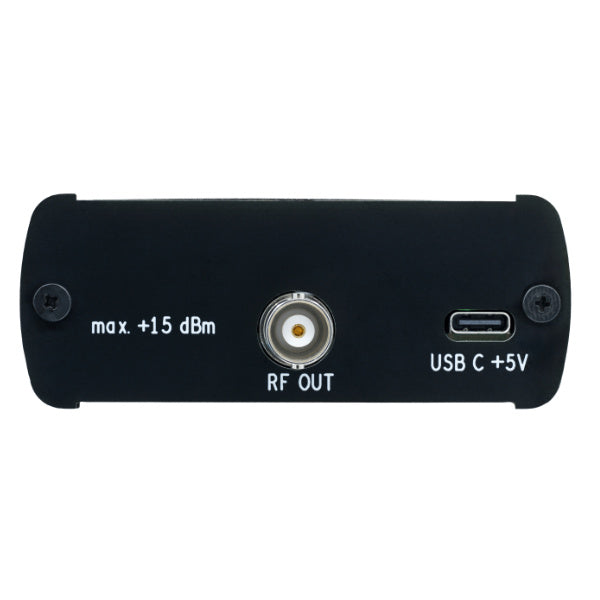

Udgangsspecifikation

• Udgangsimpedans: 50 Ω
• Udgang return loss: > 20 dB, typ.
• P1dBout: +15 dBm ( ≙ 3.5 Vpp ); udgangsmætning
• IP3out : +25 dBm
• DC offset: < 100mV ved udgang; indgang afsluttet med 50 Ohm

Strømforsyningsspecifikation

• Strømstik: USB-C
• Indikator LED'er: Strøm TIL
• Drifts spænding: 5 V DC
• Strømforbrug: 90 mA
• Driftstemperaturområde: -20°C til +50°C
• Mål: B 82 mm x H 33 mm x L 80 mm
• Vægt: 100 g
