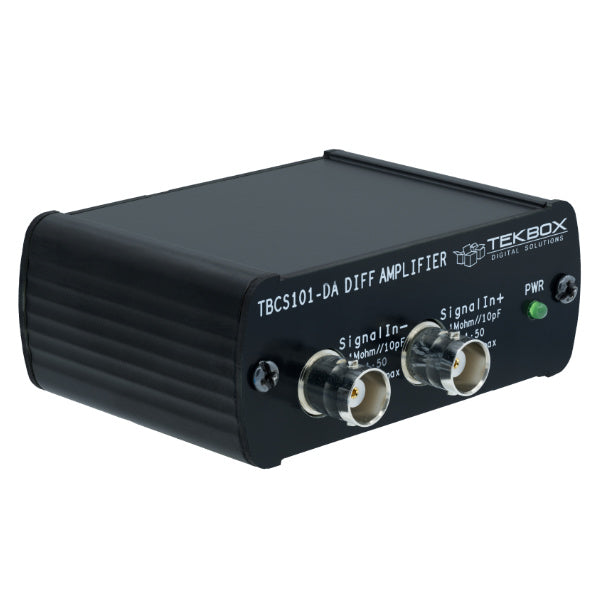

Tekbox TBCS101-DA Differentialforstærker

TBCS101-DA er en differentialforstærker med en flad respons fra DC – 250 MHz, en 3 dB båndbredde på 310 MHz, en dæmpning på 1:50 og en udgangsimpedans på 50Ω.

Applikation

• Differentialforstærker til CS101 testopsætninger.
• Generel differentialforstærker

Generel specifikation

• Frekvensområde: DC – 310 MHz, 3 dB båndbredde, typisk
• Forstærkning: 1:50
• Stigningstid: ≤ 2.3 ns (200mV trin)
• RF-stik: BNC-female

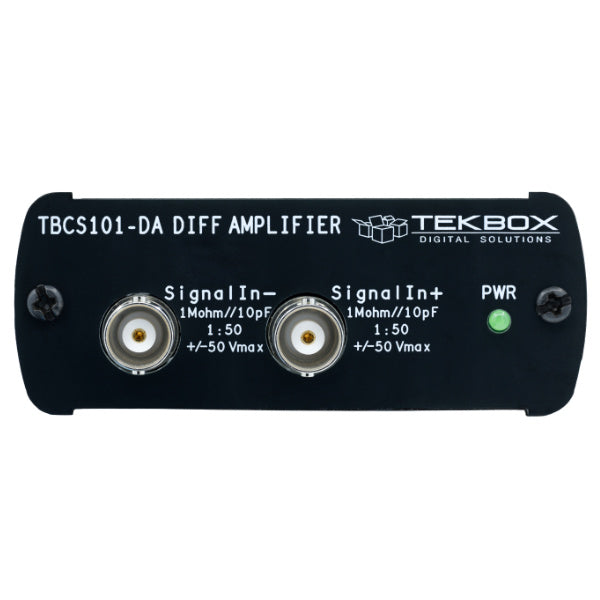

Indgangsspecifikation

• Indgangsimpedans: 1 MΩ // 10pF
• Maksimal indgangsniveau: max. ± 50 V for lineær drift (100V differentiel tilstand)
• Maksimale vurderinger: max. ± 100 V fælles tilstand / 200 V differentiel tilstand for skade

Udgivelsesspecifikation

• Udgansimpedans: 50 Ω
• Udgange return loss: > 20 dB, typ.
• Fælles mode afvisning: DC – 1 MHz > 70 dB; 1 MHz – 100 MHz ≥ 80 dB; 100 MHz – 310 MHz ≥ 50 dB
• Max. udgangsspænding: 2 Vpp
• DC-offset: < 10mV ved udgang
• Støj: < 1.4 mVRMS

Strømforsyningsspecifikation

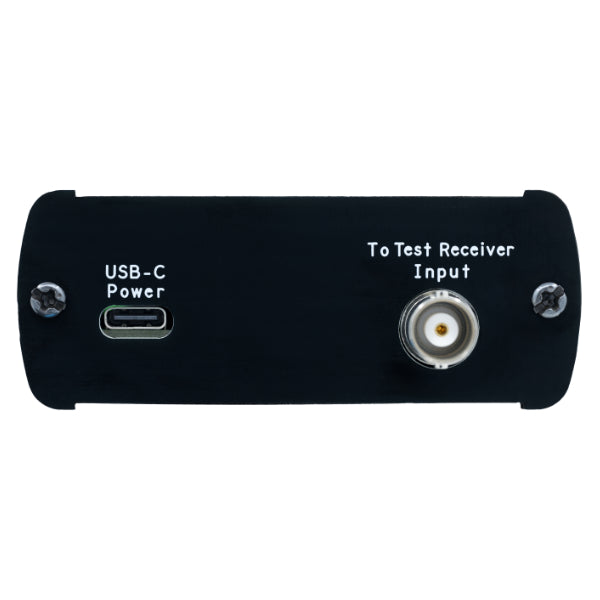

• Strømstik: USB-C
• Indikator LED'er: Strøm TIL
• Drifts spænding: 5 V DC
• Strømforbrug: 90 mA
• Driftstemperaturområde: -20°C til +50°C
• Mål: B 82 mm x H 33 mm x L 80 mm
• Vægt: 100 g
