Tekbox TBCG5 General Purpose Comb Generator
Brug vores chat til teknisk support eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk

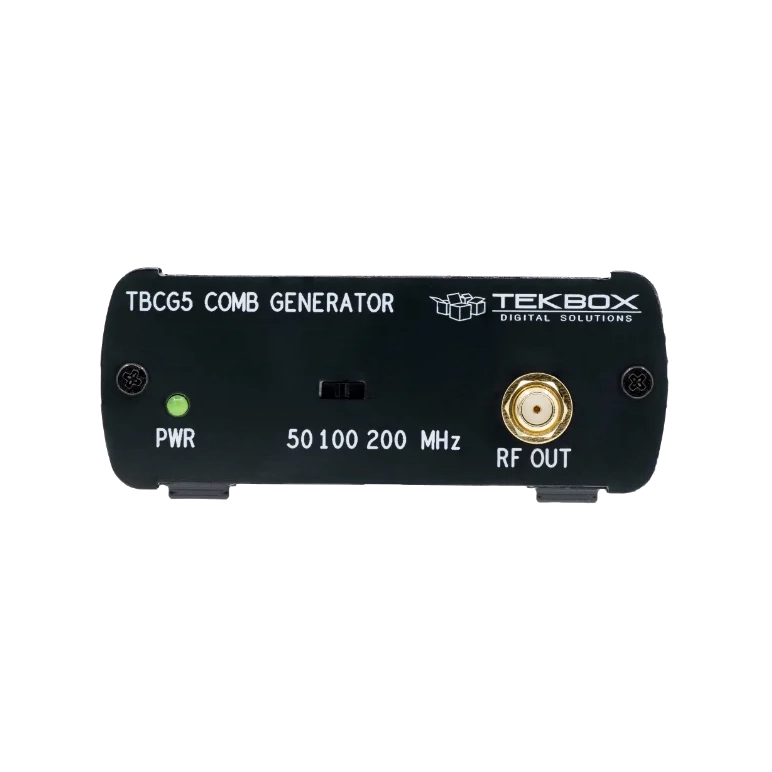

- Basisfrekvenser: 50 MHz, 100 MHz, 200 MHz, valgt via skydekontakt på frontpanelet
- Karakteriseret kamspektrum: 5 MHz – 3 GHz
- Typ. udgangsamplitude på 200 MHz kamspektrum: – 5 dBm +/- 3 dB (over 6. harmonisk)
- Typ. udgangsamplitude på 100 MHz kamspektrum: – 10 dBm +/- 3 dB (over 6. harmonisk)
- Typ. udgangsamplitude på 50 MHz kamspektrum: – 20 dBm +/- 3 dB (over 6. harmonisk)
- Spektrum fladhed fra 50 MHz til 3 GHz: < 10 dB typ. (for spektrallinjer over den 6. harmoniske)
- Pulsstigningstid: < 150 ps
- Udgang: 50 Ohm, SMA female
- Strømforsyning: USB C
- Strømforbrug: 120 mA
- Mål, L x B x H: 56 mm x 81 mm x 33 mm
- Vægt: 95g
Opdag mulighederne
Mere information
Beskrivelse

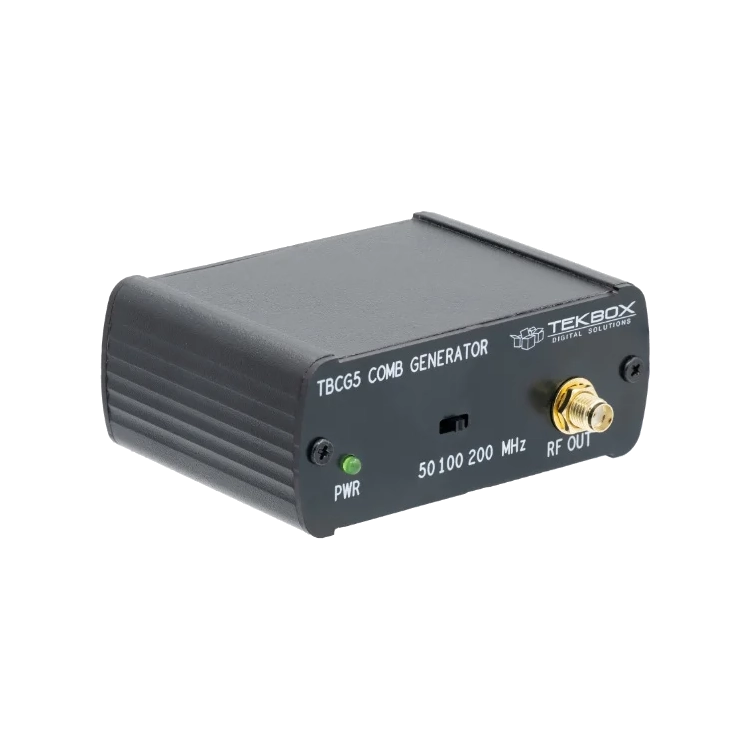

Tekbox TBCG5 er en generel harmonisk kamgenerator med en omskiftelig basisfrekvens på 200 MHz, 100 MHz eller 50 MHz. Den genererer et fladt kamspektrum på op til 3 GHz og kan bruges op til 8 GHz. Kamgeneratoren får strøm via et USB C-stik på bagpanelet.
TBCG5 er designet og karakteriseret til at fungere som et alsidigt laboratorieværktøj til måling af kabelresonanser, afskærmningseffektivitet, filtre, krydstale, EMC-testopsætninger og mere. Kamgeneratorer bruges almindeligvis som en generel kilde til bredbånds RF-signaler eller smalle impulser med en hurtig stigningstid.
Specifikationer
- Basisfrekvenser: 50 MHz, 100 MHz, 200 MHz, valgt via skydekontakt på frontpanelet
- Karakteriseret kamspektrum: 5 MHz – 3 GHz
- Typ. udgangsamplitude på 200 MHz kamspektrum: – 5 dBm +/- 3 dB (over 6. harmonisk)
- Typ. udgangsamplitude på 100 MHz kamspektrum: – 10 dBm +/- 3 dB (over 6. harmonisk)
- Typ. udgangsamplitude på 50 MHz kamspektrum: – 20 dBm +/- 3 dB (over 6. harmonisk)
- Spektrum fladhed fra 50 MHz til 3 GHz: < 10 dB typ. (for spektrallinjer over den 6. harmoniske)
- Pulsstigningstid: < 150 ps
- Udgang: 50 Ohm, SMA female
- Strømforsyning: USB C
- Strømforbrug: 120 mA
- Mål, L x B x H: 56 mm x 81 mm x 33 mm
- Vægt: 95g
