Tekbox TBCG3-RN6 Kombinationsgenerator
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- Karakteriseret frekvensområde: 5 MHz – 6 GHz
- Kombinationsspektrum fladhed op til 2 GHz: typisk 10 dB ved RF-stikket
- Kombinationsspektrum fladhed op til 6 GHz: typisk 40 dB ved RF-stikket
- Udgangsimpedans: 50 Ohm
- Udganskraft: 0 dBm max. @ 100 MHz f comb; falder 6 dB med hver fcomb/2
Opdag mulighederne
Mere information
Beskrivelse
Tekbox TBCG3-RN6 kombgeneratoren er primært beregnet til test af radiated emission setups. Det er et nyttigt værktøj til at validere korrekt drift af antennen og forstærkeren, samt den nøjagtige opsætning og konfiguration af Spektrumanalysator. Den er godt karakteriseret i et anekoiskt kammer, og de radiated emission plots kan bruges som reference til at sammenligne en EUT i et ikke-ideelt setup mod kombgeneratoren på samme sted.
Du kan vælge mellem fem faste kombfrekvenser og en ekstern kombfrekvensindgang med et område fra 5 kHz til 200 MHz ved hjælp af en drejekontakt.

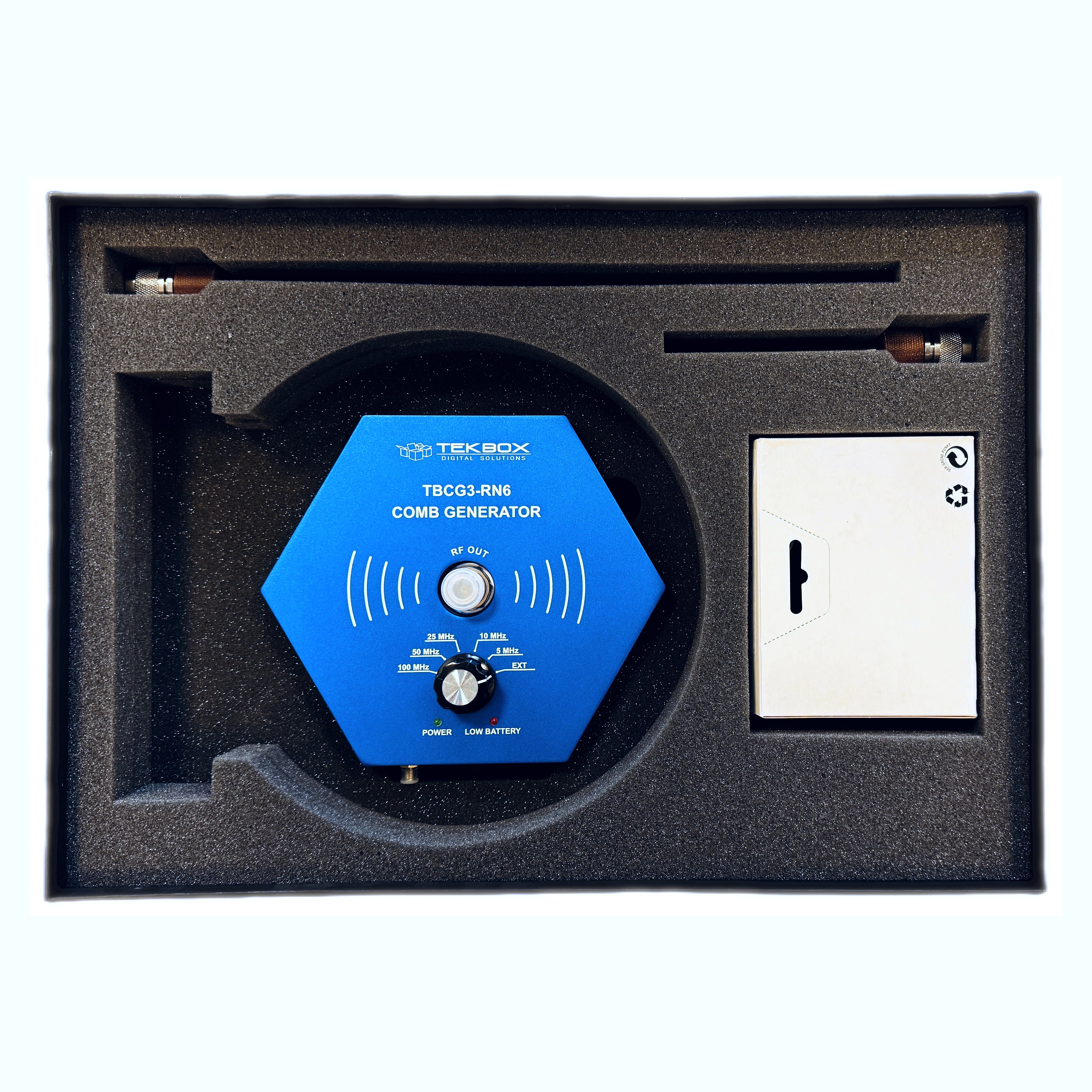

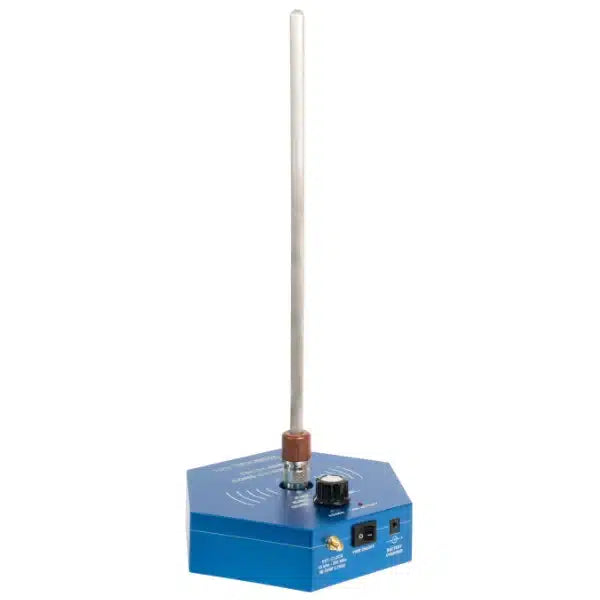

Kombgeneratoren leveres med to monopole antenner, en 30 cm monopole til frekvenser op til 300-500 MHz og en 10 cm monopole til frekvenser derover.
Det radiated kombspektrum er karakteriseret fra 5 MHz – 6 GHz.

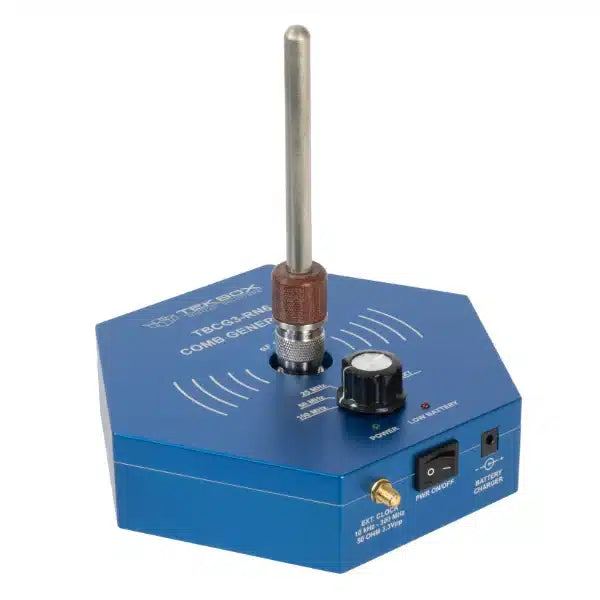

Tekbox TBCG3-RN6 har en 50 Ohm udgang med en female N-stik. Enheden kører på seks AA NiMH-batterier og leveres med en ekstern oplader.
Huset er maskineret af solid aluminium. Bundpanelet har et 1/4″ – 20 UNC gevind, der accepterer almindelige stativbolte.
SPECIFIKATIONER
- Karakteriseret frekvensområde: 5 MHz – 6 GHz
- Kombspektrum fladhed op til 2 GHz: typisk 10 dB ved RF-stikket
- Kombspektrum fladhed op til 6 GHz: typisk 40 dB ved RF-stikket
- Udgangsimpedans: 50 Ohm
- Udgangseffekt: 0 dBm max. @ 100 MHz f komb; faldende 6 dB med hver fcomb/2
- Amplitude stabilitet: < 0.2 dB; <0.1 dB efter 15 minutter
- Aldring: < 0.5 dB over 12 måneder
- Udgangsconnector: N-female
- Valgbare, faste kombfrekvenser: 100 MHz, 50 MHz, 25 MHz, 10 MHz, 5 MHz
- Frekvensstabilitet: 50 ppm
- Ekstern excitation indgang: 5 kHz – 200 MHz @ firkantet indgangssignal; 3.3 Vpp max, 100 kHz – 200 MHz @ sinus indgangssignal; 3.3 Vpp max
- Ekstern indgangsimpedans: 50 Ohm
- Indgangsconnector: SMA-female
- Indikatorer: Power On LED, Lavt Batteri LED
- Strømforsyning: 6 x AA NiMH (f.eks. Varta Mignon 2700, ikke inkluderet)
- Oplader: ekstern; Ansmann ACS310
- Antenner: 30 cm monopole til f<300 … 500 MHz; 10 cm monopole til f>300…500 MHz
- Driftstid: batterikapacitet / 91 mA
- Temperaturområde: -10°C til +45 °C; lavere driftstemperatur afhængig af batterier
- Husdiameter: 180 mm
- Hushøjde: 60 mm
- Vægt: 1250 g
Bemærk venligst! Genopladelige batterier er ikke inkluderet og skal bestilles separat.
For mere information: Tekbox
