Tekbox tbcdn-m2 cdn
Brug vores chat til personlig support. Eller kontakt os via +45 31 33 18 19 eller Salg@GOmeasure.dk
- Maksimal forsyningsspænding: 300V AC, 600V DC
- Maksimal strøm: 36a
- Frekvensområde: 150 kHz - 230 MHz
- Maksimal RF -indgangseffekt: 6,5W CW
- Maksimal RF -indgangsspænding: 32 V
Oplev mulighederne
Mere information
Beskrivelse

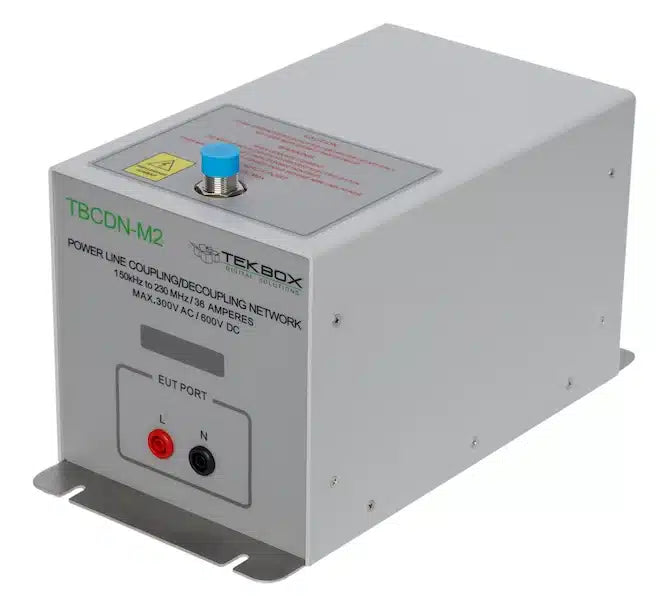

Tekbox TBCDN-M2 er et koblingsafkoblingsnetværk til udført immunitetstest i henhold til IEC 61000-4-6.
Tekbox TBCDN-M2 er i overensstemmelse med IEC 61000-4-6 Bilag D2. Det er designet til at injicere forstyrrelsessignaler til almindelig tilstand i frekvensområdet fra 150 kHz til 230 MHz i ikke -screenede AC- og DC -strømforsyningslinjer.
Specifikationer:
- Maksimal forsyningsspænding: 300V AC, 600V DC
- Maksimal strøm: 36A
- Frekvensområde: 150 kHz - 230 MHz
- Maksimal RF -indgangseffekt: 6,5W CW
- Maksimal RF -indgangsspænding: 32 V
- Fælles tilstand impedans:
- 150 kHz - 24 MHz: 150 Ω ± 20 Ω
- 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
- 80 MHz - 230 MHz: 150 Ω ± 60 Ω
- Forhold mellem spændingsopdeling:
- 150 kHz - 80 MHz: 9,5 dB ± 1 dB
- 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB

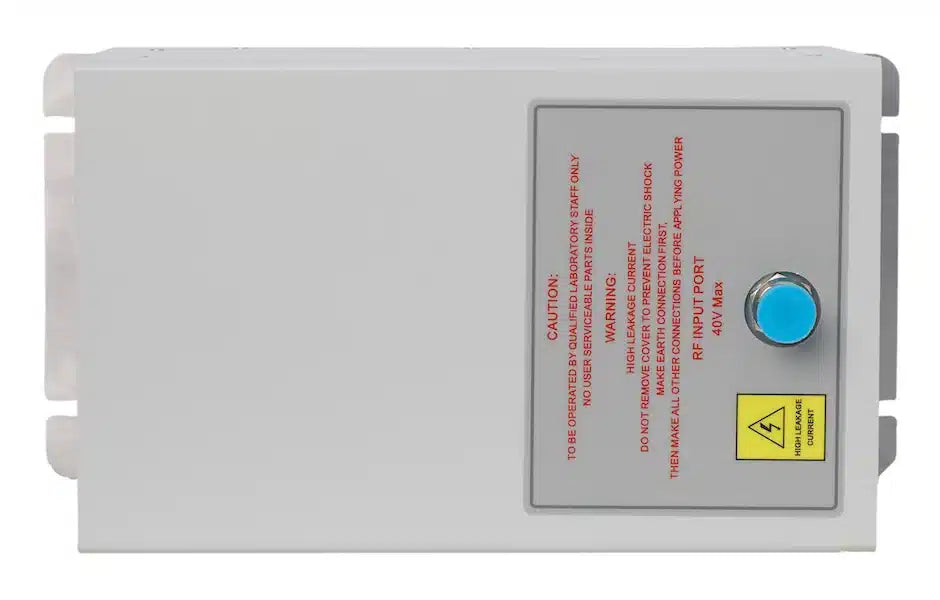

- RF -indgangsstik: N - female

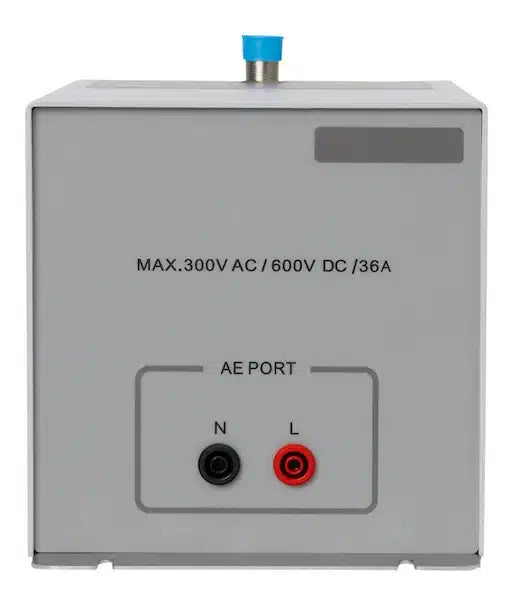

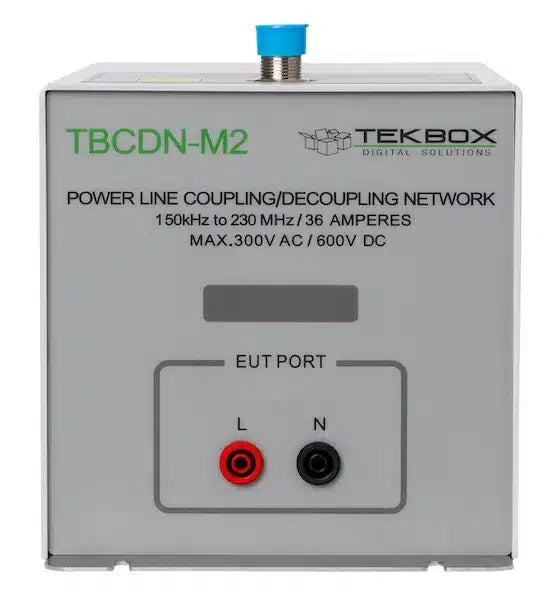

- EUT / AE -stik: 4 mm bananesikkerhedsstik, 4 mm slots i bundpladen til GND -forbindelse
- Boligmateriale: pulverlakeret aluminium, baseplade i rustfrit stål
- Dimensioner: 300 x 150 x 150 mm
- Vægt: ca. 2,5 kg
- Inkluderet: Individuel testprotokol med spændingsafdeling
- Valgfrit tilbehør:
- 30 mm adapterpanel med kortslutningsbjælker og N -stik
- 50 Ω til 150 Ω N-male til n-female adapter
- Kalibreringssæt
For mere information:Tekbox
