Tekbox EMCview PC-software til EMC forudgående overholdelsestest
Brug vores chat til personlig support eller kontakt os via +45 31 33 18 19 eller salg@GOmeasure.dk
- Talrige prækonfigurerede projektfiler til alle relevante EMC-standarder
- Graph understøtter to komplette målekørsler, det samme som i testhuset; samtidig måling med to detektorer til rådighed for nogle få analysatorer
- Hurtig Quasi-Peak-scanning af kritiske toppe, immun over for frekvensdrift af de valgte toppe
- Hurtig præ-scanning
- Konfigurerbare grænselinjer og segmentfiler
- Konfigurerbare korrektionsfiler til kabler, LISN, forstærkere, antenner, strøm Prober, osv.
- Konfigurerbare marginer til identifikation og valg af kritiske toppe
- Understøtter import og overlejring af referencemålinger til sammenligningsformål
- Lineær eller logaritmisk frekvensakse
- Harmoniske markører
- Automatisk oprettelse af testrapporter
- Mange import/eksport-funktioner
- Grafer kan gemmes som diagrammer indeholdende metadata, grafer kan indlæses sammen med den tilsvarende målekonfiguration
- RF-dækningsmålinger
- Sporingsgeneratorkontrol til immunitetstest ved hjælp af TEM-celler
- Mange efterbehandlingsfunktioner
- Nyttige lommeregnere
Opdag mulighederne
Mere information
Beskrivelse

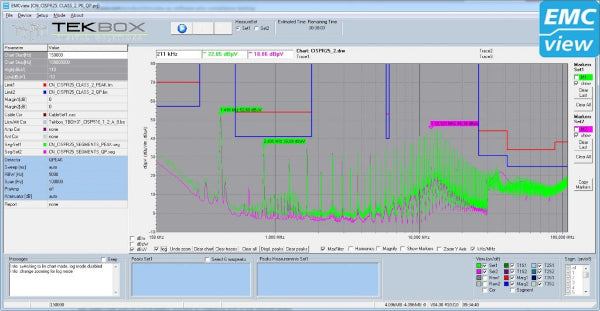

Tekbox EMCVIEW Compliance-software til pc'er er en brugervenlig EMC-pre-overholdelse af udstrålede og udførte emissioner. Det er et perfekt supplement til automatiseret test ved hjælp af vores Lisns og TEM -celler.
En indbygget amplitude-korrektion muliggør korrektion og konverteringskoefficienter for kabler, forstærkere, dæmpere, Lisns, TEM-celler, antenner, RF-strøm Prober, Stripliner og kapacitive koblingsklemmer.
Der er ikke behov for en tidskrævende opsætning. SW er klar til målinger lige efter installationen. Alle emissionsrelaterede cispr-xx (en550xx) målinger og et par bilproducentstandarder er forudkonfigureret i tilsvarende projektfiler.
Grafen understøtter to komplette målekørsler, såsom for eksempel gennemsnitlig / kvasi-peak eller peak / quasi peak og alternativt en hurtig kvasi-peak scanning af kritiske toppe.
Endvidere kan EMCVIEW sammen med vores GPS-modtager bruges til at udføre RF-dækningsmålinger. En eksportfunktion opretter KML -filer, der forbinder resultatet til Google Maps.
Immunitetstest understøttes med en menu, der styrer sporingsgeneratoren af Spectrum Analyzer
EMCVIEW understøtter i øjeblikket følgende spektrumanalysatorer
- Rigol (DSA og RSA)
- Siglent (SSA/SSA Plus/SSA -R og SVA) Siglent EU, Siglent USA
- R&S (FPC og FPH)
- Owon XSA og HSA
- Teledyne Test Tools T3SA -serie
- BK Precision 2683 -serien
For mere information:Tekbox
Specifikationer
Dokumenter
Muligheder
Video
EMCView Tutorial
In this video, a step by step guidance to use Tekbox EMCView software is provided to measure conducted emission using a LISN. Without segment scanning, measurement results are sometimes inaccurate, the reason for this phenomenon is well explained. Having a software that automatically does the segment 'stitching' is a very efficient way of doing pre-compliance EMC test.
EMCView -More Advanced Features (Simultaneous Scan, QP with drift)
In this video, we explored two more advanced features of EMCView. Simultaneous scanning is the new feature of the newly released version while QP scan with drift is useful for emission spectrums that could change with temperature/operation modes.
Predicting Far-field Radiation - A TEM cell approach
In this video, we demonstrated a method of predicting far field radiation by testing a DUT in a TEM cell. Results are obtained and compared with the test lab results. Using a TEM Cell to predict radiated emission of a DUT is a good approach in the early stage of the R&D development.
Bench-top Conducted Emission Pre-compliance Test using EMCView - A Full Length Tutorial
In the past few years, the EMC view software has been upgraded with many useful functions, which is great for serious EMC pre-compliance work. This tutorial demonstrates using the software effectively to perform pre-compliance EMC tests. This session focuses on the conducted emission test.
Engineers' Guide to Pre-compliance Radiated Emission Test
Design engineers often need to perform multiple design iterations before finalising the product. How do we ensure the radiated emission of the product is below the limit line before we send the unit for compliance tests (in an anechoic chamber)? This is the ultimate guide to pre-compliance radiated emission tests.
